Motor
PROCEDIMIENTOS DE SERVICIO
ADVERTENCIA: Para evitar
el riesgo de sufrir quemaduras
o electrocución, nunca intente
reparar el calentador mientras
está enchufado, en funciona-
miento o caliente.
DESMONTAJE DE LA CUBIERTA
SUPERIOR
1. Retire los 8 tornillos ubicados a lo largo
del calentador con un destornillador para
tuercas de 5/16". Estos tornillos mantie-
nen unidas la cubierta superior y la inferior
(consulte la gura 5).
2. Levante y retire la cubierta superior.
3. Retire el protector del ventilador.
VENTILADOR
IMPORTANTE: Extraiga el ventilador del eje
del motor antes de retirar el motor del calen-
tador. El peso del motor colocado sobre el
ventilador puede dañar la inclinación correcta
del ventilador (consulte la gura 6).
1. Extraiga la cubierta superior (consulte la
gura 5).
2. El ventilador está ubicado con el tornillo de
jación tocando el extremo de la parte plana
del eje, como se muestra en la gura 7.
3. Utilice una llave Allen de 1/8" para aojar
el tornillo de jación que une el ventilador
al eje del motor (consulte la gura 6).
4. Saque el ventilador del eje del motor.
5. Limpie el ventilador con un paño suave
mojado con keroseno o con un solvente.
6. Seque completamente el ventilador.
7. Coloque el tornillo de jación en la parte
plana del eje. Apriete rmemente el torni-
llo de jación (de 40 a 50 pulgadas-libra/
de 4.5 a 5.6 N-m).
8. Vuelva a colocar el resguardo del venti-
lador y la cubierta superior.

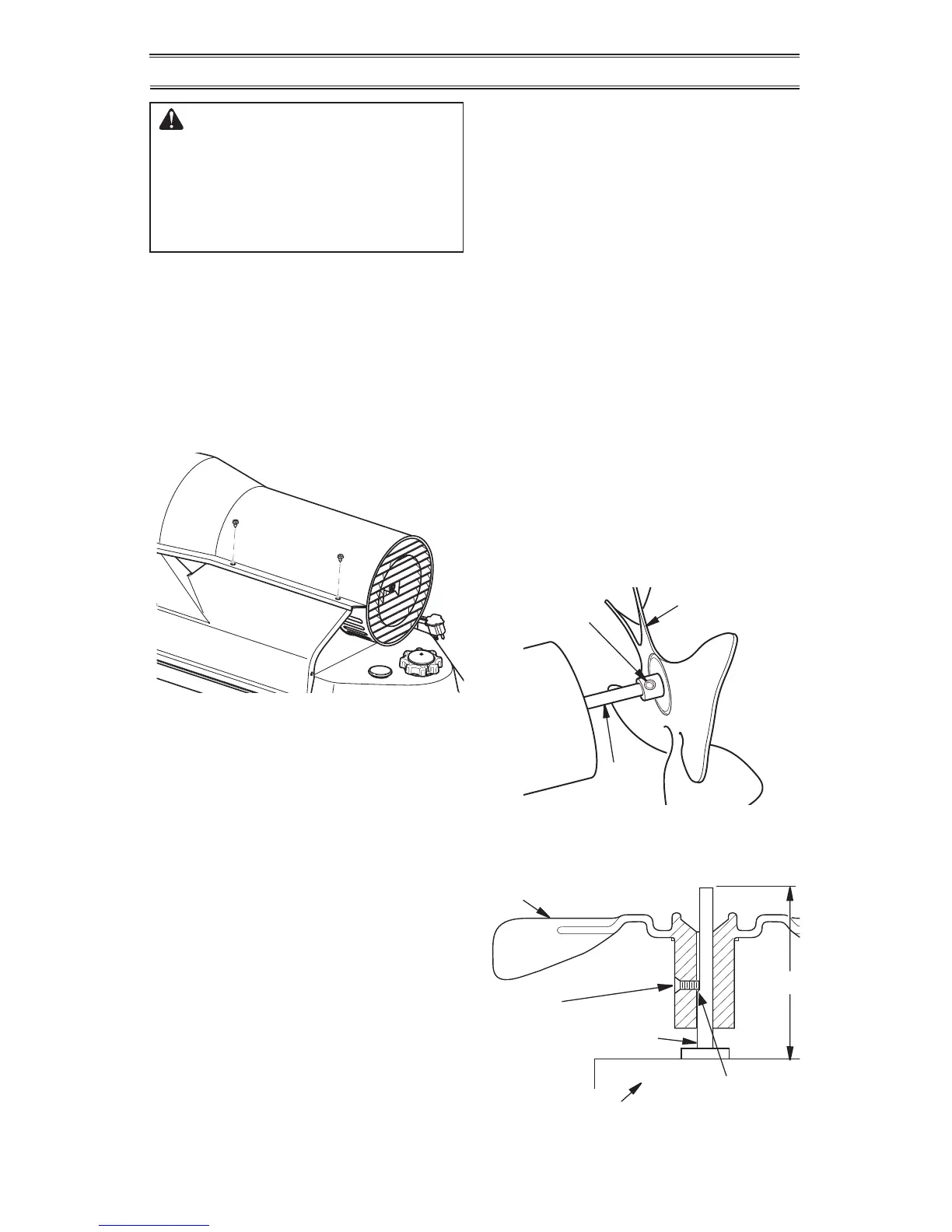

Figura 5 - Desmontaje de la cubierta
superior
Tornillo de
jación
Figura 6 - Ubicación del ventilador, del
eje del motor y del tornillo de jación
Ventilador
Eje del
motor
Eje del
motor
Extremo de la
parte plana del
eje del motor
4,6 cm
(1,82")
Ventilador
Figura 7 - Vista transversal del ventilador
Longitud
del eje
del
motor
Tornillo de
jación
tocando
el extremo
de la parte
plana del eje
del motor
