160177-01B58

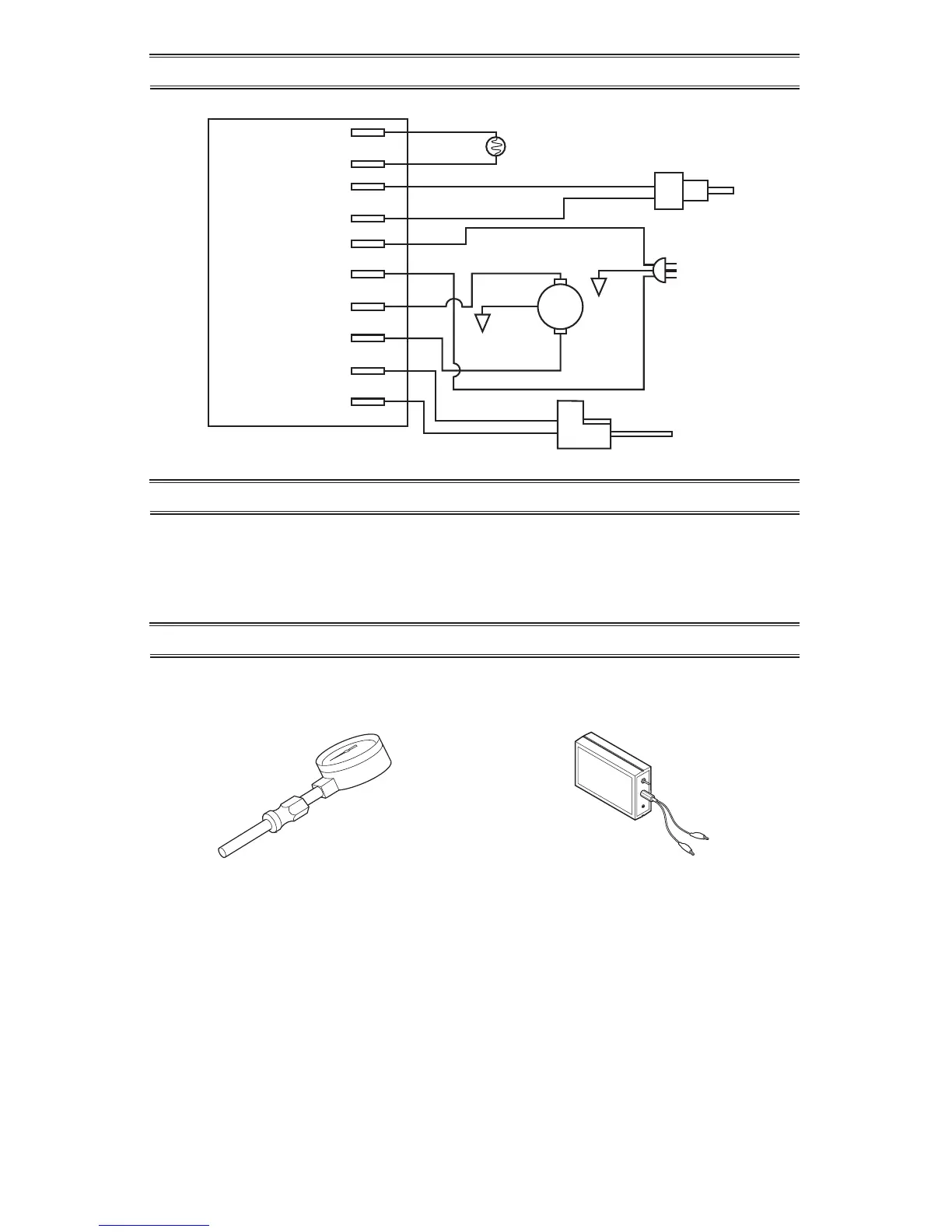

SCHÉMA DE CÂBLAGE
ST002-01
TROUSSE DE JAUGE D'AIR
Pour tous les modèles. Outil spécial pour
vérier la pression de la pompe. 0-15 jauge
PSI. 3/8" letage NPT.
ST001-01
ASSEMBLAGE DE LA
COMMANDE D'ALLUMAGE/
TESTEUR DE PHOTOPILE
Outil spécial utilisé pour tester l’ensemble
de commande d’allumage et cellule pho-
to-électrique.
ACCESSOIRES
Acheter ces accessoires auprès de votre revendeur local. Si elles ne peuvent pas fournir ces
accessoires, contactez ProCom Heating, Inc 1-866-573-0674 pour obtenir des informations
au. Vous pouvez également écrire à l’adresse indiquée sur la page arrière de ce manuel.
SERVICE TECHNIQUE
Vous pouvez avoir d’autres questions concernant l’installation, l’exploitation ou de dépannage.
Si oui, contactez ProCom Heating, Inc 1-866-573-0674. Lorsque vous appelez s’il vous plaît
avoir votre modèle et le numéro de série de votre chauffe-prêts.
Vous pouvez également visiter le site Web ProCom Heating, Inc au www.usaprocom.com.
Photocellule
Photocellule
Bleu
Bleu
Blanc
Blanc
Blanc
Blanc
Cordon
d’alimentation
120V/60Hz
Commande
de thermostat
Vert
Vert
Rouge
Noir
Noir
Jaune/Blanc
Jaune/Blanc
Photocellule
Assemblée de commande du chauffage
Temp.
Temp.
Allumeur
Allumeur
Allumeur
Retour Moteur
120V (N) AC
120V (L1) AC
Principale Moteur
Moteur
