Procom PCK80T - Accesorios; Diagrama de Cableado; Servicio Técnico

www.usaprocom.com
37160177-01B

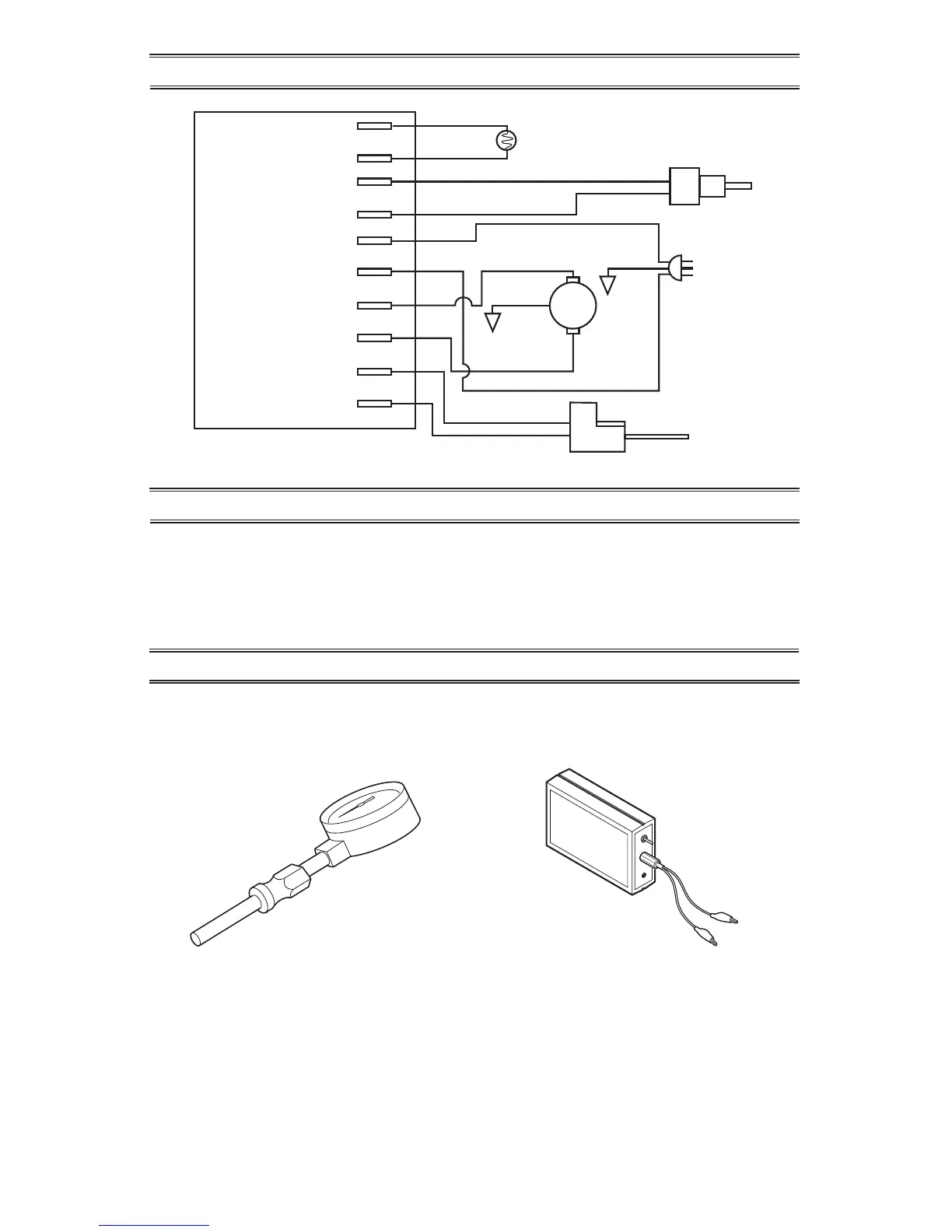

DIAGRAMA DE CABLEADO
Fotocélula
Fotocélula
Fotocélula
Azul
Azul
Blanco
Blanco
Blanco
Blanco
Enchufe
eléctrico
120V/60Hz
Thermostato
de Control
Verde
Verde
Rojo
Negro
Negro
Amarillo/Blanco
Amarillo/Blanco
Calentador conjunto de control
Temp.
Temp.
Encendedor
Encendedor
Encendedor
Retorno de motor
CA Nuetral (L2)
120V (L1)
Motor Main
Motor
ST002-01
PAQUETE DE MEDIDOR DE
AIRE
Para todos los modelos. Herramienta es-
pecial para vericar la presión de la bomba.
0-15 PSIG. 3/8" rosca NPT.
ST001-01
ENSAMBLAJE DEL CONTROL
DE ENCENDIDO/PROBADOR DE
LA FOTOCÉLULA
Herramienta especial utilizada para probar
el ensamblaje del control de encendido y la
fotocélula.
ACCESORIOS
Adquiera estos accesorios con su distribuidor local. Si no pueden proporcionarle estos acce-
sorios, llame a ProCom Heating, Inc. al 1-866-573-0674 para obtener información. También
puede escribir a la dirección que aparece en la última página de este manual.
Es posible que tenga preguntas adicionales sobre la instalación, el funcionamiento o la
solución de problemas. De ser así, póngase en contacto con ProCom Heating, Inc. a
1-866-573-0674.. Al llamar tenga a la mano los números de modelo y serie de su calentador.
También puede visitar el sitio web de ProCom Heating, Inc. en www.usaprocom.com.
SERVICIO TÉCNICO
