12

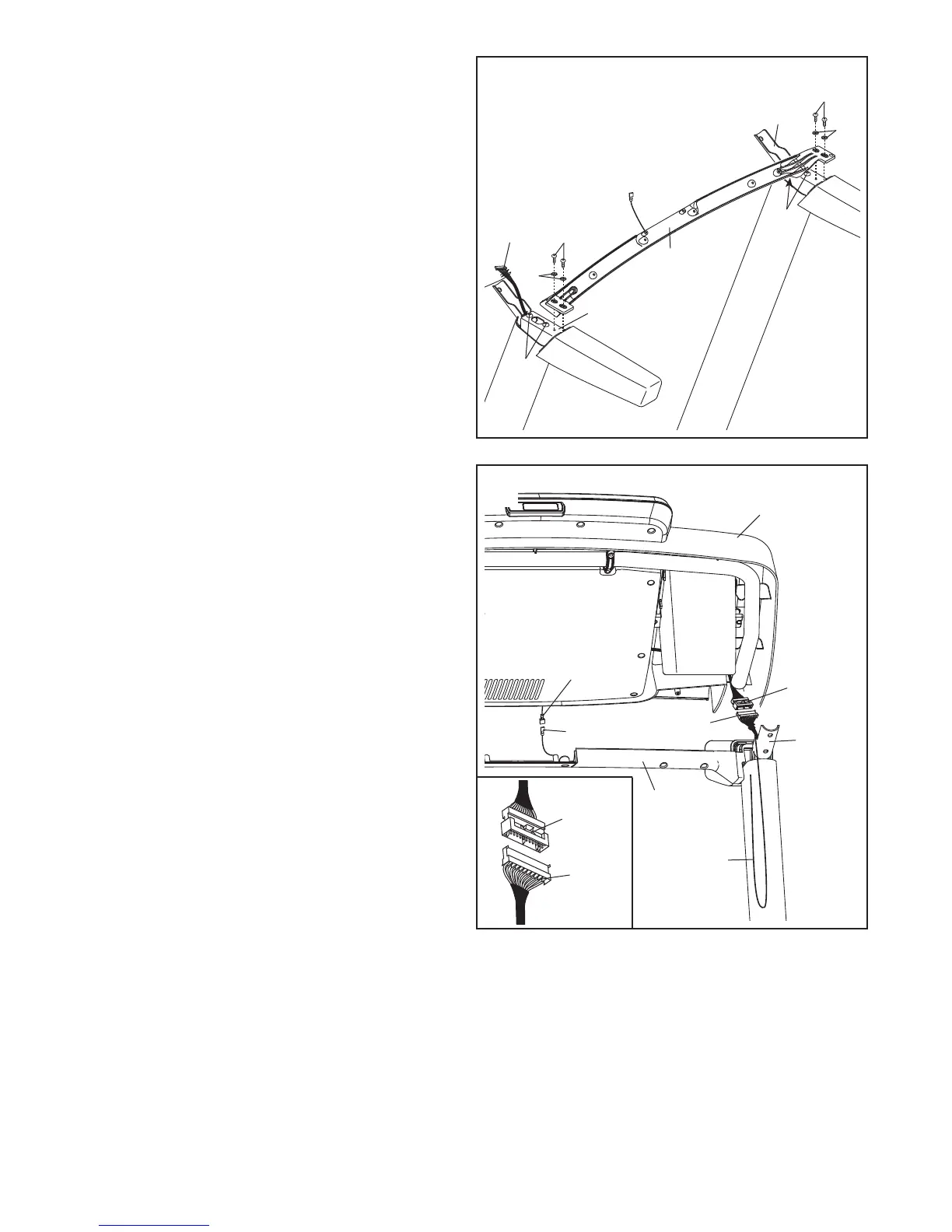

12. IMPORTANTE: al fine di evitare danni alla
Barra Trasversale Cardiofrequenzimetro (81)
non utilizzare attrezzi elettrici e non serrare
eccessivamente le Viti #10 x 3/4" (4).
Orientare la Barra Trasversale
Cardiofrequenzimetro (81) nel modo
indicato. Fissare la Barra Trasversale
Cardiofrequenzimetro ai Corrimano (79) con
quattro Viti #10 x 3/4" (4) e quattro Rondelle a
Stella #10 (5). Preavvitare tutte e quattro le
Viti e poi serrarle.
Accertare che il Cavo Montante (91) non sia
pizzicato. Serrare saldamente le quattro Viti
5/16" x 2 3/4" (12).
12
4
4
5
5
12
12
79
81
79
91
13. Con l'aiuto di un'altra persona, reggere il gruppo
consolle vicino ai Corrimano (79) (solo uno è
raffigurato).
Collegare il cavo messa a terra dal gruppo
consolle al Cavo Messa a Terra (80) sulla Barra
Trasversale Cardiofrequenzimetro (81).
Collegare il Cavo Montante (91) al cavo
consolle. Si veda il disegno nel riquadro.
I connettori dovrebbero inserirsi agevol-
mente uno nell'altro e scattare in posizione.
In caso contrario, ruotare un connettore e
riprovare. QUALORA I CONNETTORI NON
VENGANO COLLEGATI CORRETTAMENTE,
LA CONSOLLE POTREBBE RISULTARNE
DANNEGGIATA AL MOMENTO DELL'ACCEN-
SIONE. Quindi rimuovere la fascetta cavo dal
Cavo Montante.
13
Gruppo
Consolle
91
91
Fascetta
Cavo
Cavo
Consolle
Cavo
Consolle
79
80
Cavo Messa
a Terra
81
