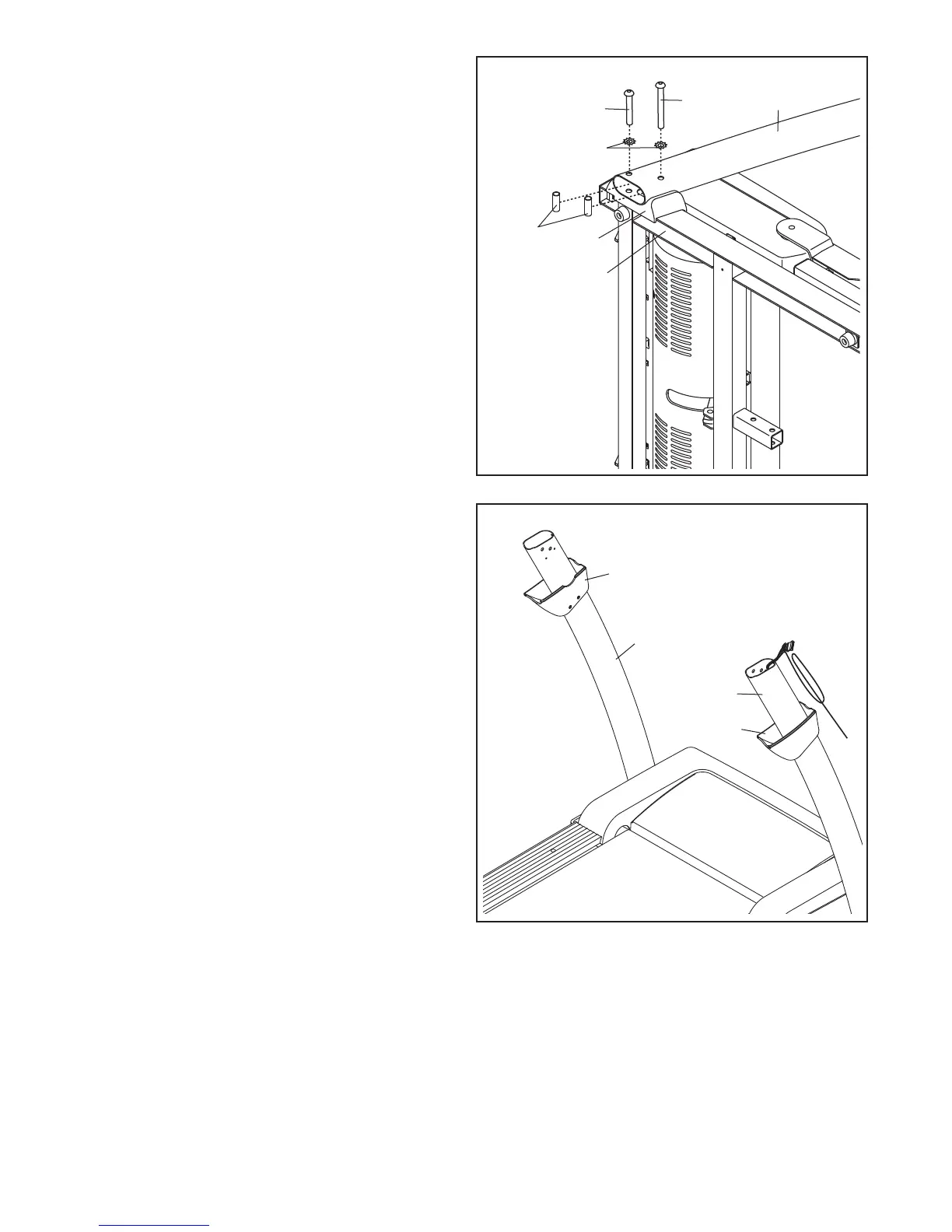

7. Com a ajuda de outra pessoa, segure num
Espaçador de Pinos (90) por dentro da parte infe-
rior da Barra Vertical Esquerda (85). Insira um
P
ino com Plástico de M10 x 95mm (8) com uma
Anilha de M10 (9) na Barra Vertical Esquerda e
n
o Espaçador de Pino. Repita este passo com
outro Espaçador de Pino (90), um Pino com
Plástico de M10 x 68mm (114) e uma Anilha
em Forma de Estrela de M10 (9).
Segure o Espaçador da Barra Vertical Esquerda
(86) e a Barra Vertical Esquerda (85) contra a
Base (95). Aperte o Pino com Plástico de M10 x
95mm (8) e o Pino com Plástico de M10 x 68mm
(114) até as cabeças dos Pinos com Plástico to-
carem na Barra Vertical Esquerda; não aperte
completamente os Pinos com Plástico já.
Com a ajuda de outra pessoa, incline o tapete
rolante de forma a que a Base (95) fique pousada
no chão.
86
85
114
8
95
90
9
7
8. Identifique as Coberturas das Barras Verticais
Esquerda e Direita (109, 110), marcadas com
autocolantes “Left” e “Right” (L or Left indicates
left; R or Right indicates right). Insira a
Cobertura da Barra Vertical Esquerda na Barra
Vertical Esquerda (85) conforme mostrado.
Insira a Cobertura da Barra Vertical Direita na
Barra Vertical Direita (89) conforme mostrado.
109
8
85
89
110
