MONTAGEM
P
ara a montagem são necessárias duas pessoas. Coloque o tapete rolante numa área livre e retire todos os
materiais de embalagem. Não deite fora os materiais de embalagem até a montagem estar concluída. Nota:
A parte de baixo da cinta de caminhar do tapete rolante está revestida com um lubrificante de alto desempenho.
Durante a expedição, uma quantidade de lubrificante pode ser transferida para a parte superior da cinta de cam-
i
nhar ou da embalagem de expedição. Esta condição é normal e não afecta o desempenho do tapete rolante. Se
houver lubrificante na parte superior da cinta de caminhar, basta limpar o lubrificante com um pano macio e um
detergente suave e não abrasivo.
O processo de montagem requer as chaves sextavadas incluídas e uma chave Phillips ,
uma chave inglesa , e uma tesoura .

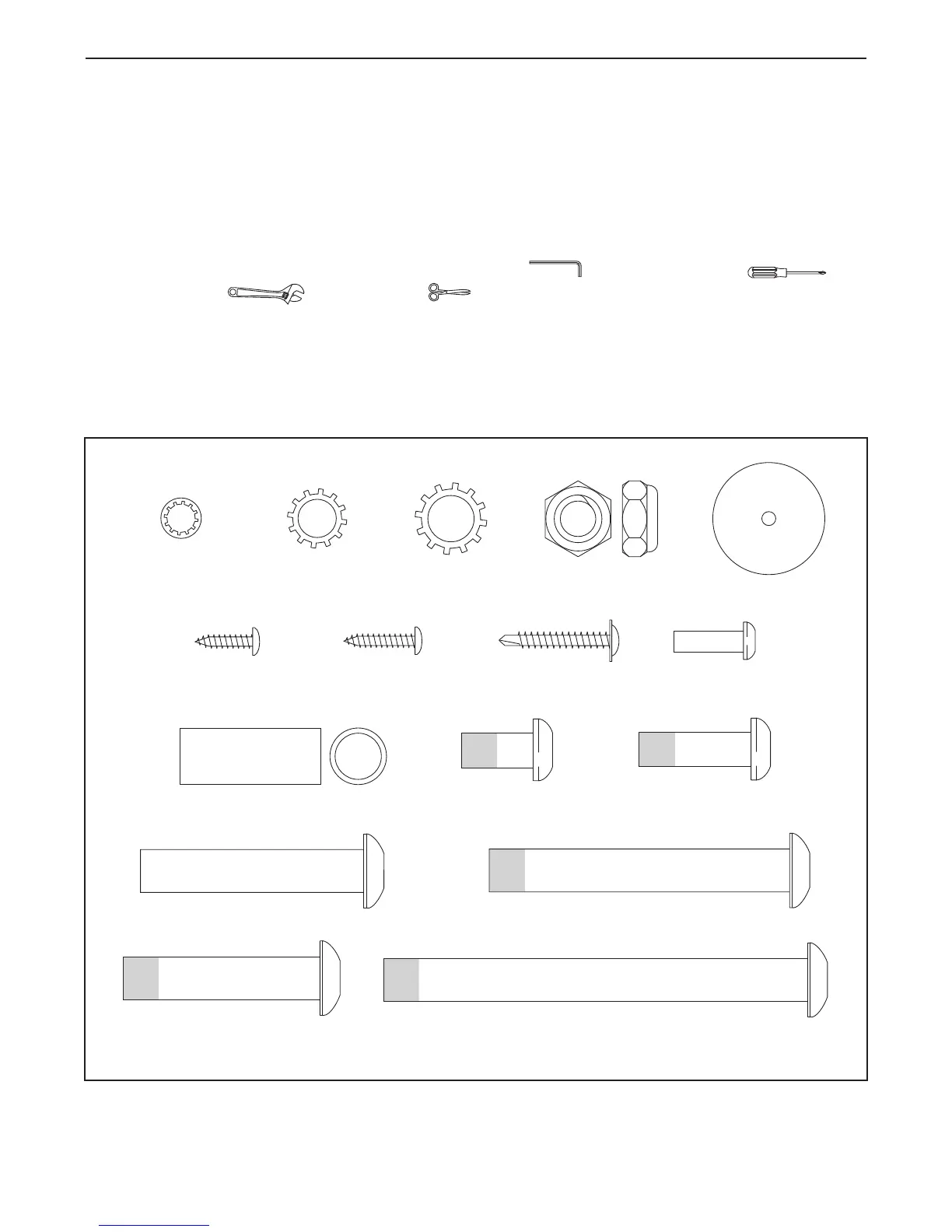

Utilize as ilustrações abaixo para identificar as peças de montagem. O número entre parêntesis em baixo de a
cada peça é o número de código da peça, da LISTA DE PEÇAS perto do fim deste manual. O número a seguir
aos parêntesis é a quantidade necessária para a montagem. Nota: Se uma peça não se encontrar no saco de
peças, verifique se foi previamente ligada a uma das peças a montar. Para evitar danificar peças em plás-
tico, não utilize ferramentas eléctricas na montagem. Pode ser incluído equipamento extra.
Espaçador do Pé
da Base (94)–2
Anilha em Forma
de Estrela M8
(10)–8
Anilha em Forma
de Estrela de M10
(9)–4
Porca de
Travamento de
3/8" (6)–3
Anilha em Forma
de Estrela de 1/4"
(73)–2
Parafuso de
M4 x 13mm
(116)–8
Parafuso de
M4 x 16mm (124)–4
Pino com Plástico de M10 x 95mm (8)–2
Espaçador de Pino
(90)–4
Parafuso Auto-
Atarrachante de
M4,2 x 25mm (3)–4
Pino com Plástico de
M8 x 25mm (5)–6
Pino de M5 x 16mm
(108)–2
Pino com Plástico de
5/16" x 5/8" (113)–4
Pino com Plástico de M10 x 68mm
(114)–2
Pino de 3/8" x 2" (37)–2
Pino com Plástico de
3/8" x 1 3/4" (7)–1
