7
5. Controllare che tutte le parti siano strette in modo appropriato prima di usare il treadmill. La chiave di
allen è usata per regolare il nastro scorrevole (vedere pagina 20). Nota: Poterebbero rimanere alcune parti a
montaggio completo. Per proteggere il pavimento o la moquette da danni, collocare un tappeto sotto il
treadmill.
4

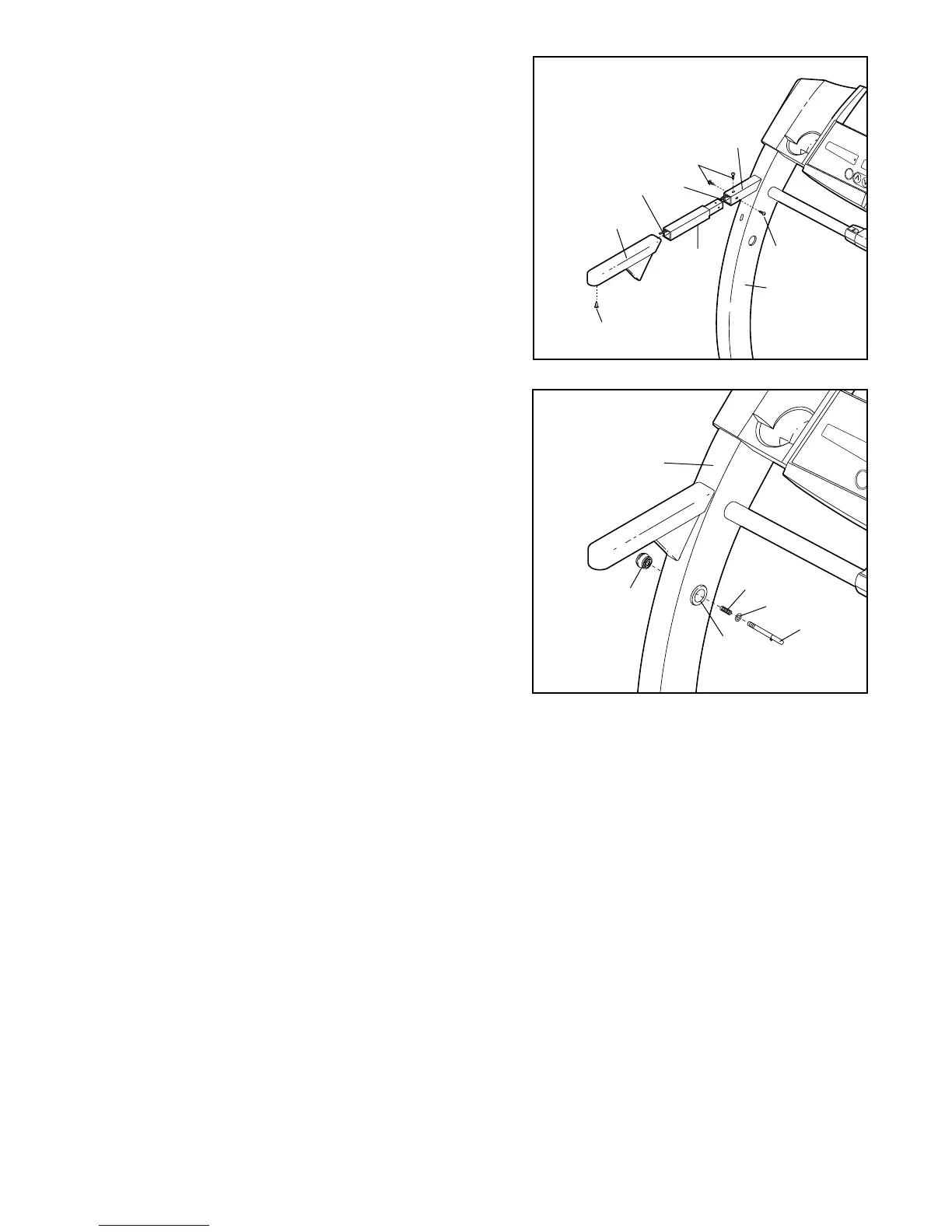

3. Localizzare il laccio in plastica sul sostegno sul Montante
Sinistro (82). Tenere un’Estensione Corrimano (85) nella
posizione mostrata. Inserire il laccio di plastica nell’Esten-
sione Corrimano mentre inserite l’Estensione Corrimano
nel sostegno. Attaccare l’Estensione Corrimano con tre
Vite Piccole (76). Nota: Il laccio di plastica è attaccato
ad Filo a Cannucce da 50” (125). Fare attenzione a
non danneggiare il Filo a Cannucce.Il Filo Pulsazioni
Mano viene utilizzato con il facoltativo sensore pulsa-
zioni a torace (vedere pagina 17).
Infilare un'Impugnatura Corrimano in Gommapiuma (110)
sull’Estensione Corrimano (85). Inserire una Chiusura
(47) nell’Impugnatura in Corrimano in Gommapiuma.
Attaccare l’altra Estensione Corrimano e l’altra
Impugnatura in Corrimano in Gommapiuma al Montante
destro (non mostrato). Nota: Non c’è un filo a cannucce
nel Montante destro.
4. Assicurarsi che il Manicotto Manopola di Bloccaggio (111)
sia completamente inserito nel Montante sinistro (82).
Rimuovere la Manopola di Bloccaggio (102) dal Perno di
Bloccaggio (115). Assicurarsi che l’Anello Perno di
Bloccaggio (113) e la Molla (112) siano sul Fermaglio di
Bloccaggio. Inserire il Fermaglio di Bloccaggio nel
Montante sinistro (82) e stringere su di esso la Manopola
di Bloccaggio.
76
82
110
47
76
Sostegno
85
125
3
113
115
111
112
102
82
Laccio in
Plastica
