ProForm 600utility Bench Manuel De L'Utilisateur

8
7
11
5
26
23
34
26

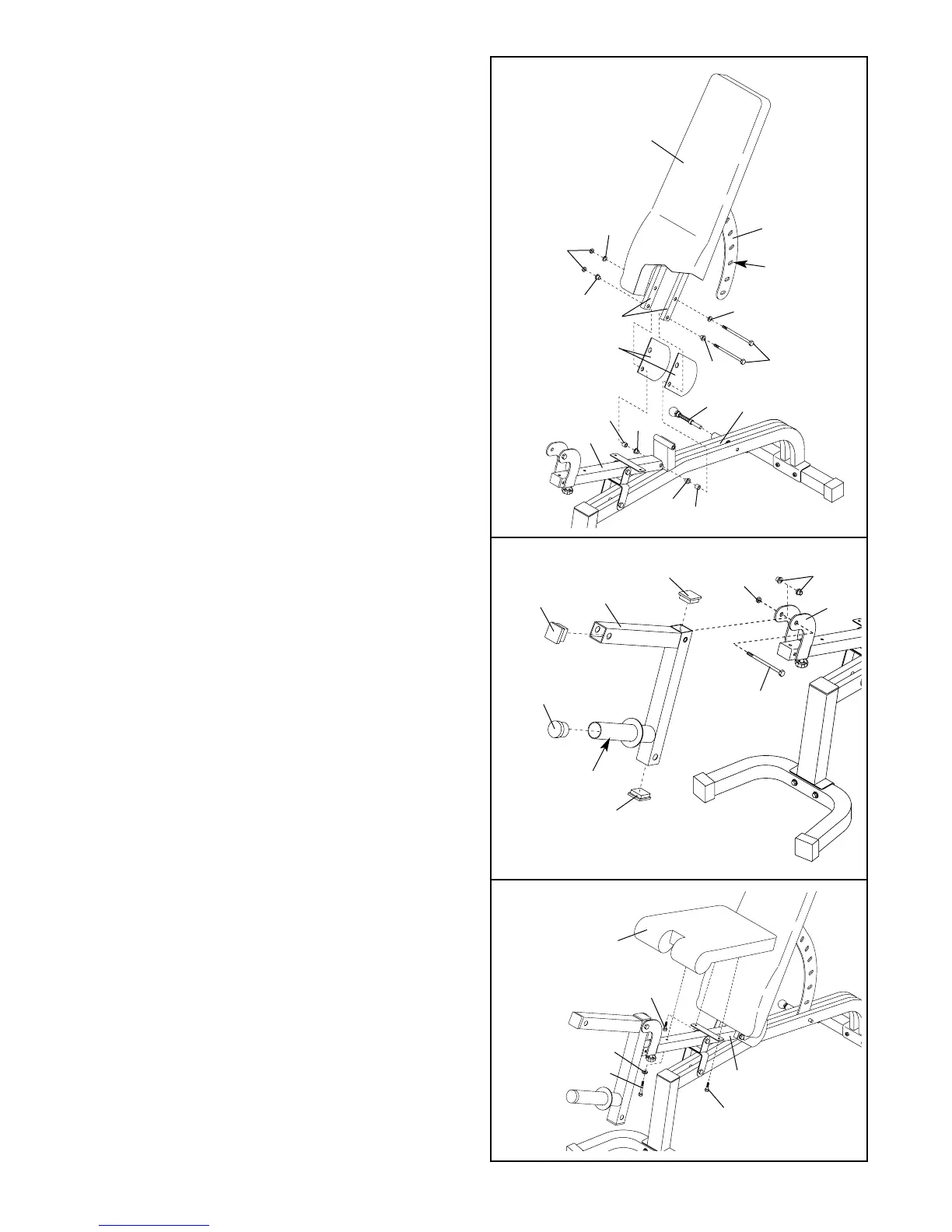

7. Assemblez le Siège (11) aux Supports se trou-
vant sur le Cadre du Siège (5) en utilisant deux
Boulons de M6 x 16mm (26). Assemblez l'autre
extrémité du Siège au Cadre du Siège avec une
Rondelle M6 (34) et un Boulon M6 x 50mm (23).
6
37
4
37
14
19
Tube de Poids
37
29
33
7
6. Appuyez trois Embouts Internes Carrés de 50mm
(37) dans le Levier pour Jambes (4). Insérez un
Embout Interne Rond de 50mm (19) dans le Tube
de Poids.
Enfoncez deux Bagues de 8mm (14) dans le
Support du Levier pour Jambes (7).
Lubrifiez le Boulon de M10 x 78mm (29). Attachez
la Levier pour Jambe (4) au Support du Levier
pour Jambes (7) avec un Boulon et un Écrou de
Verrouillage en Nylon de M10 (33). Ne serrez pas
encore un Écrou de Verrouillage en Nylon ; la
Jambe d’Avant devrait pouvoir pivoter facile-
ment.
5
13
8
9
10
Trou
d'Ajustement
14
32
14
14
15
15
14
1
35
36
5
33
32
5. Enfoncez deux Bagues de 8mm (14) dans les
trous du bas se trouvant dans les Cadres du
Dossier (8). Enfoncez deux Bagues de 8mm dans
les trous se trouvant dans le Cadre du Siège (5).
Vissez le Bouton d'Ajustement du Dossier (13)
dans le Cadre du Banc (1). Tirez sur le Bouton
aussi loin que possible, et abaissez le Support du
Dossier (9) entre les deux tubes se trouvant sur
le Cadre du Banc. Faites claquer le Bouton dans
un trou d'ajustement se trouvant dans le Support
du Dossier.
Lubrifiez un Boulon de M10 x 140mm (35).
Assemblez les trous du bas se trouvant dans les
Cadres du Dossier (8) et dans les deux Plaques
en Plastique (36) au Cadre du Siège (5) avec le
Boulon, deux Bagues d'Espacement de 12,5mm
(15), et un Écrou de Verrouillage en Nylon de
M10 (33) comme indiqué.
Lubrifiez l'autre Boulon de M10 x 140mm (35).
Assemblez les trous du haut se trouvant dans les
Cadres du Dossier (8) et dans les deux Plaques
en Plastique (36) au Cadre du Banc (1) avec le
Boulon, deux Rondelles de M10 (32), et un Écrou
de Verrouillage en Nylon de M10 (33).
Ne serrez pas trop les Écrous de Verrouillage
en Nylon de M10 (33); le Dossier (10) devrait
pouvoir pivoter facilement.
