INSTRUCCIONES DE INSTALACIÓN (Continuación)

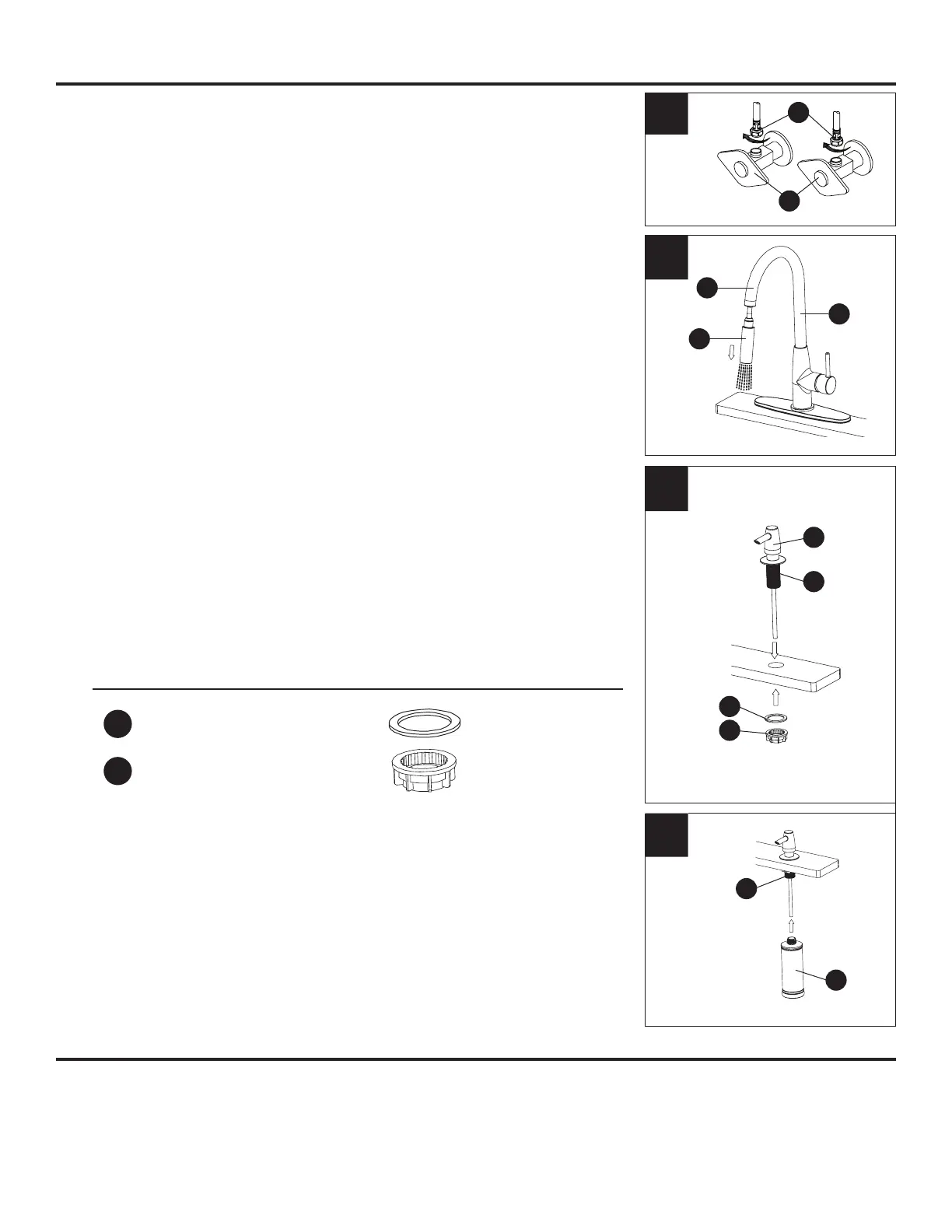

9. Conecte cada uno de los extremos restantes de las líneas
de entrada de agua (9.1) a las válvulas de cierre de agua fría
y caliente (9.2), y apriete con una llave inglesa. No apriete
demasiado.
9
10. Una vez completada la instalación, retire el cabezal del rociador
(10.1) de la boquilla (10.2) en el cuerpo del grifo (A) para
descargar las tuberías de agua. Abra el suministro de agua y
deje correr el agua fría y caliente durante al menos un minuto
para eliminar cualquier residuo que pueda dañar las piezas
internas. Revise que no haya fugas mientras el agua corre.
Si se produce una fuga, apriete suavemente la tuerca en la
conexión que esté goteando. Cierre el agua y vuelva a enroscar
el cabezal del rociador (10.1) en la boquilla (10.2) del cuerpo
del grifo (A).
10
11. Para instalar el dispensador de jabón opcional, desenrosque
la parte superior del dispensador de jabón (E) de la botella
de jabón de plástico y retire la tuerca de montaje (EE) y el
empaque de goma (DD). Desde arriba del fregadero, inserte
la parte superior del dispensador de jabón en la abertura del
cuarto oricio del fregadero. Desde debajo del fregadero,
coloque el empaque de goma (DD) en el vástago (11.1) sobre el
dispensador de jabón (E) y luego enrosque la tuerca de montaje
(EE) en el vástago (11.1) para asegurar el dispensador de jabón
(E) al fregadero.
Aditamentos utilizados
DD Empaquetadura de goma
x 1
EE Tuerca de montaje
x 1
11
12. Desde debajo del fregadero, atornille la botella de jabón de
plástico (12.1) en el vástago del dispensador de jabón (12.2).
12
INSTRUCCIONES DE FUNCIONAMIENTO
La manija de palanca controla el ujo de agua caliente y fría del grifo. Gire la manija hacia afuera y
hacia delante para obtener agua fría. Gire la manija hacia afuera y hacia atrás para obtener agua
caliente. Mover la manija hacia afuera abre el cartucho y hace que el agua uya desde la boquilla. El
grado en que abra la manija determina el volumen del ujo de agua. Al volver la manija a la posición
original hacia el cuerpo del grifo se detiene el ujo de agua.
10.1
10.2
A
DD
EE
E
11.1
12.2
12.1
9.2
9.1
