INSTRUCTIONS POUR L’ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE

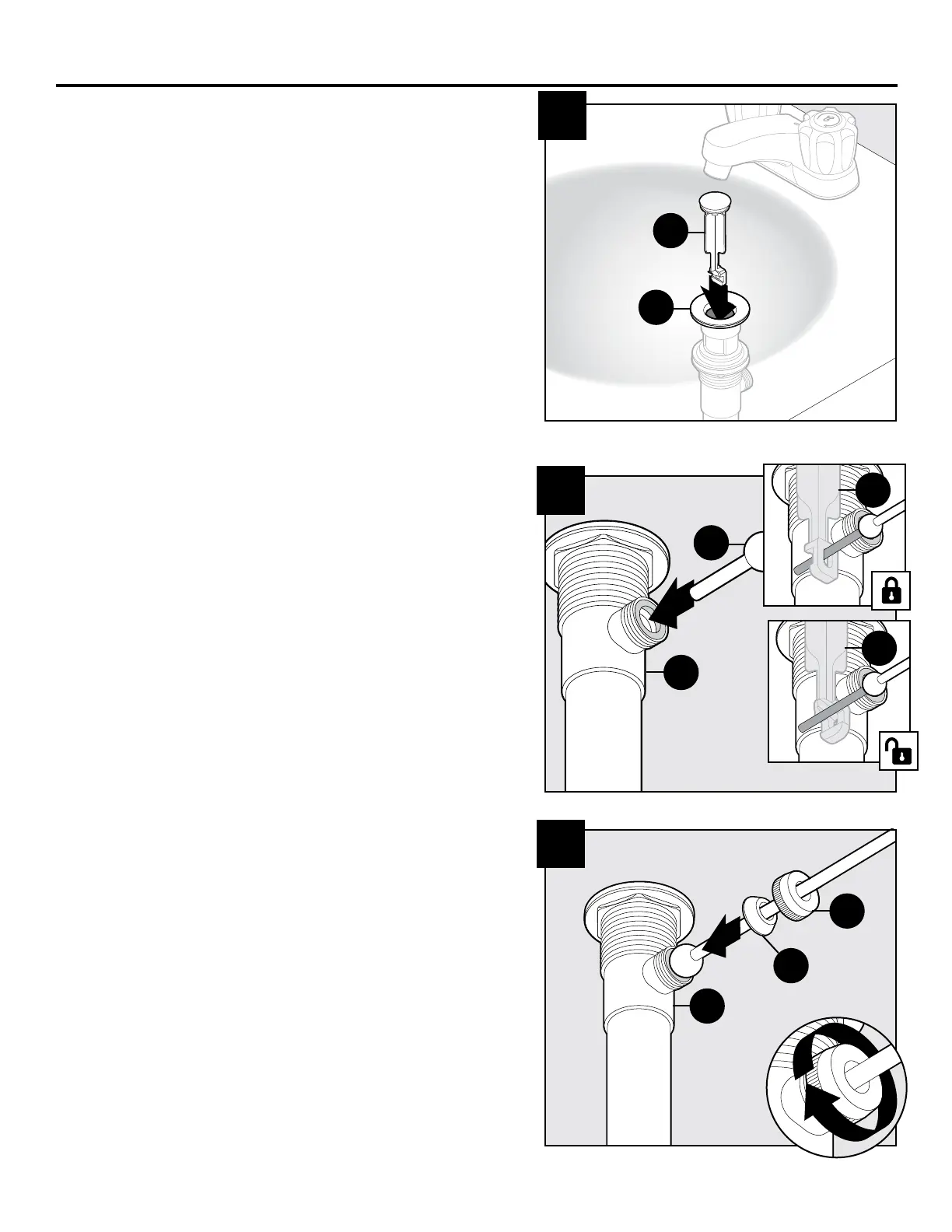

7. Insérez le bouchon (C) dans la bride de
drain (F).
Inserte el émbolo (C) en el brida del
desagüe (F).
8. Sous le lavabo, insérez le levier à rotule (N)
dans le corps du drain (E).
Remarque : Vous pouvez régler le bouchon (C)
en position verrouillée (il ne peut alors pas être
retiré) ou en position déverrouillée (il peut alors
être retiré pour le nettoyage).
Desde abajo, inserte la varilla de bola (N) en el
cuerpo del desagüe (E).
Nota: El émbolo (C) se puede instalar en una
posición de bloqueo, en la que este no se pu
ede retirar, o en una posición de desbloqueo, la
que permite retirar el émbolo (C) para su limpieza.
9. Serrez à la main l’écrou sphérique (M) et
douille (O) au corps du drain (E).
Apriete a mano la tuerca esférica (M) y
casquillo (O) en el cuerpo del desagüe (E).
C
F
N
E
C
E
C
M
O
