ProStart CT-3271 - Remote-Starting Your Vehicle; Setting Vehicle to Ready Mode; Initiating Remote Start

V2.02 FcN - May 30, 2011
TACH: HIGH
TACH Threshold: NORMAL
Programming
Assistance Button
(P.A.B.)
1. (-) N/A
2. (-) AUX 1 Output
3. (-) Parking lights output
3. YELLOW/WHITE .................. (-) Parking lights output
2. BLUE/WHITE.........................(-) Horn output only
1. GRAY/LIGHT BLUE...............(-) N/A
SIDE VIEW OF MODULE
ADS & Fortin
bypass
ADS & Fortin bypass
Xpresskit bypass
Xpresskit bypass
Yellow Loop
Yellow
Loop
Accessories 2 Jumper
Ignition 2 Jumper
Starter 2 Jumper
Jumpers for 5th relay
(2nd starter, 2nd Ignition,
2nd Accessries)
INV 200
(Door lock pulse inverter)
INV 200
(Door lock pulse
Inverter)
Optional programming
port / SmartStart
Optional
programming
port / SmartStart
REAR VIEW OF MODULE
15 A Fuse
30 A Fuse
30 A Fuse
12- YELLOW .......................... (+) Glow plug input
11- GREY ............................... (
- ) NEG. Door input
10- WHITE .............................. (
- ) GROUND when running output
9- PURPLE ............................ (
- ) EXT. TRIGGER input
8- ORANGE ........................... (
- ) Parking Brakes input
7- WHITE/ORANGE ............... (
- ) Starter kill output
6- BLUE/WHITE ..................... (+) POS. Door input
5- WHITE/GREEN .................. (
- ) DISARM output / PTS output
4- WHITE/BROWN ................. ( - ) REARM output
3- GREEN .............................. (
- ) UNLOCK output
2- BROWN ............................. (
- ) LOCK output
1- BLUE ................................. (
- ) TRUNK output
1- BLACK ........................ GROUND ( - )
2- PURPLE ........................... TACH (AC)
3- GREY ................. HOOD SWITCH (
- )
4- ORANGE ........ BRAKE SWITCH (+)
5- YELLOW ....... PARKING LIGHTS (+)
GREEN ............ 5
th
RELAY
PURPLE ............. STARTER
ORANGE ...ACCESSORIES
(Heater Blower Motor)
YELLOW ........... IGNITION
RED ............+12V (Battery)
RED ..............12V (Battery)

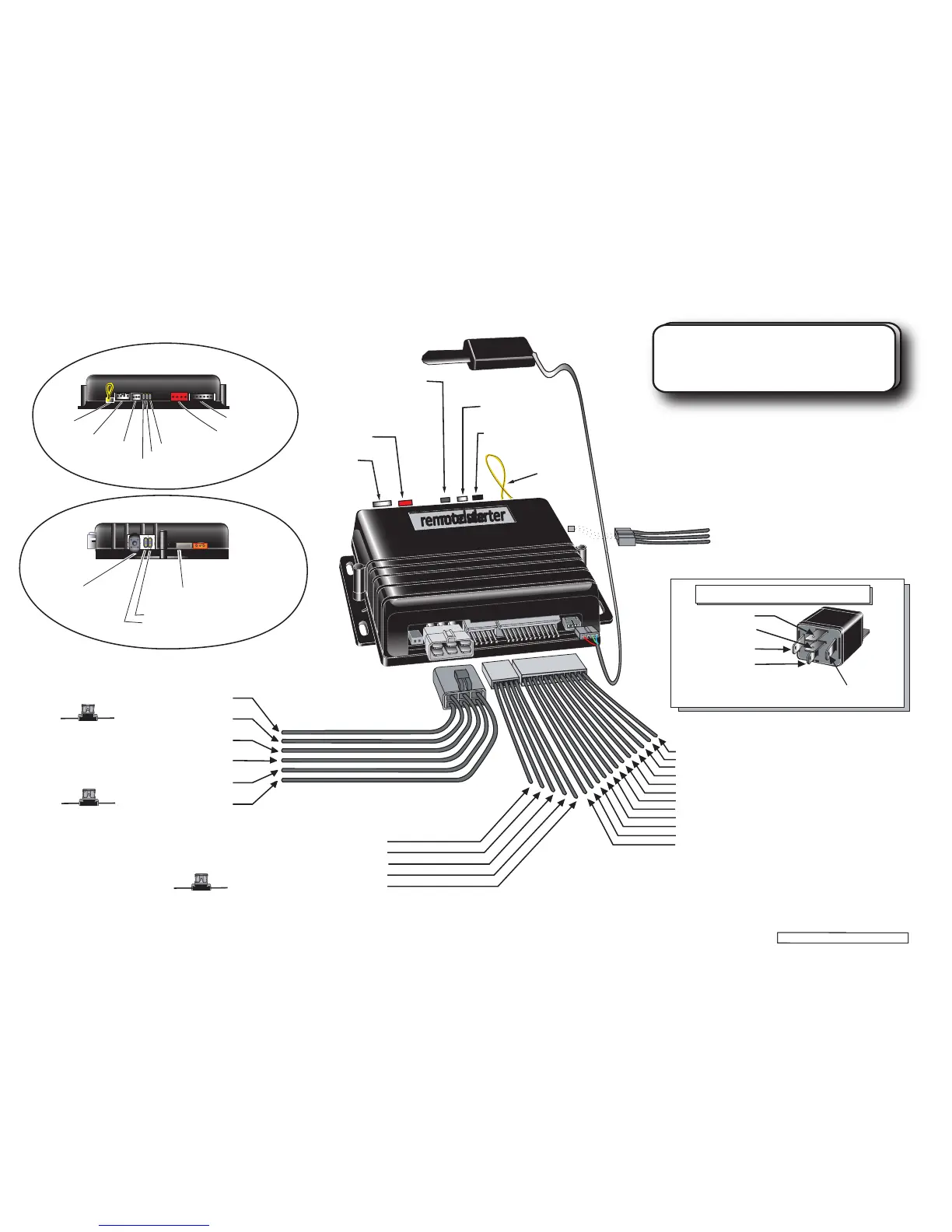

WIRING SCHEMATIC
85
87
(Solenoid Side)
86
30
STARTER WIRE
IGNITION (+)
N/A
Start Kill Output (-)
87A
STARTER WIRE
Optional Starter Kill Relay
For Automatic transmission:
Cut the yellow loop before
plugging the module.
V3.00 SS - Sept 2009 -
5. Jaune...............(-) Feux de stat.
4. Noir/Brun.........(-) Accès prioritaire
3. Noir/Vert..........(-) AUX2
2. Blanc/Violet.....(-) Klaxon
1. Gris/Bleu.........(-) N/D
5. Jaune...............(-) Sortie feux de stationnement
4. NoiréBrun........(-) Sortie accès prioritaire
3. Noir/Vert...........(-) Sortie AUX2
2. Blanc/Violet......(-) Sortie Klaxon
1. Gris/Bleu..........(-) N/D
VUE LATÉRALE DU MODULE
Bouton d’assistance à la
programmation
Seuil du TACH: ÉLEVÉ
Seuil du TACH: NORMAL
Module de
contournement
Module de contournemnt
Boucle jaune
Boucle jaune
Prise fil 2e Accessoire
Prise fil 2e Allumage
Prise fil 2e Démarrage
Barrettes pour la sortie 5e relai
(2e Démarrage, 2e Allumage,
2e Accessoire)
INV 200
(Inverseur de polarité des impulsions
de verrouillage)
INV 200
(Inverseur de polarité
des impulsions
de verrouillage)
Port de programmation
optionnel
Port de programmation
optionnel
VUE ARRIÈRE DU MODULE
Fusible 15 A
Fusible 30 A
Fusible 30 A
12- JAUNE ............................. (+) Entrée bougie préchauffage
11- GRIS ................................. (
- ) Entrée portière neg.
10- BLANC ............................. (
- ) Sortie à la masse en marche
9- VIOLET .............................. (+) Sortie sirène
8- ORANGE ........................... (
- ) Entrée frein de stationnement
7- BLANC/ORANGE .............. (
- ) Sortie antidémmarage
6- BLEU/BLANC..................... (+) Entrée portière pos.
5- BLANC/VERT .................... (
- ) Sortie Désarmement
4- BLANC/BRUN ................... (
- ) Sortie Réarmement
3- VERT ................................. (
- ) Sortie Déverrouillage
2- BRUN ................................. (
- ) Sortie Verrouillage
1- BLEU ................................. (
- ) Sortie Coffre
1- NOIR ................................ MASSE ( - )
2- VIOLET .............. TACHYMÈTRE (CA)
3- GRIS................. INTERR. CAPOT (
- )
4- ORANGE ............ INTERR. FREIN(+)
5- JAUNE............ FEUX STATIONN. (+)
VERT ......... 5e RELAI
VIOLET........ DÉMARREUR
ORANGE ...ACCESSOIRES
(moteur de soufflante de chauffage)
JAUNE...........ALLUMAGE
ROUGE............+12V (Batt)
ROUGE .............+2V (Batt)
SCHÉMA DE BRANCHEMENT
85
87
(côté solenoide)
86
30
Allumage
S/O
Sortie antidémarreur (-)
87A
fil du démarrage
Relai antidémarreur (optionnel)
FIl de démarrage
(côté clé)
Transmission Automatique
Coupez le boucle jaune avant
de brancher le module.
