6
3.3.2. CONSIGLI PER L’INSTALLAZIONE
Tutti i collegamenti devono essere effettuati in assenza d’alimentazione.
Prevedere un dispositivo di sezionamento onnipolare nelle vicinanze dell’apparecchio (i contatti devono essere di
almeno 3mm). Proteggere sempre l’alimentazione per mezzo di un interruttore automatico da 6A, oppure per mezzo
di un interruttore monofase da 16A completo di fusibili.
Le linee di alimentazione ai motori, alla centrale e di collegamento agli accessori devono essere separate onde evitare
disturbi che potrebbero generare mal funzionamenti dell’impianto.
Il cavo elettrico in uscita dall’attuatore non deve essere teso ma fare un’ampia curva verso il basso onde evitare il
riflusso di acqua all’interno dell’attuatore stesso (fig.B)
fig. B
3.4 FISSAGGIO MOTORI
Identificare gli attuatori sinistro e destro in base alla figura (fig. C): se le cerniere sono sulla destra l’attuatore
è destro, viceversa se sono sulla sinistra. Accertarsi che il cancello sia dotato di fermi meccanici in apertura e in chiusura (fig. D)
Fig . C
B B
B
B = F erm i m eccanici
Fig . D

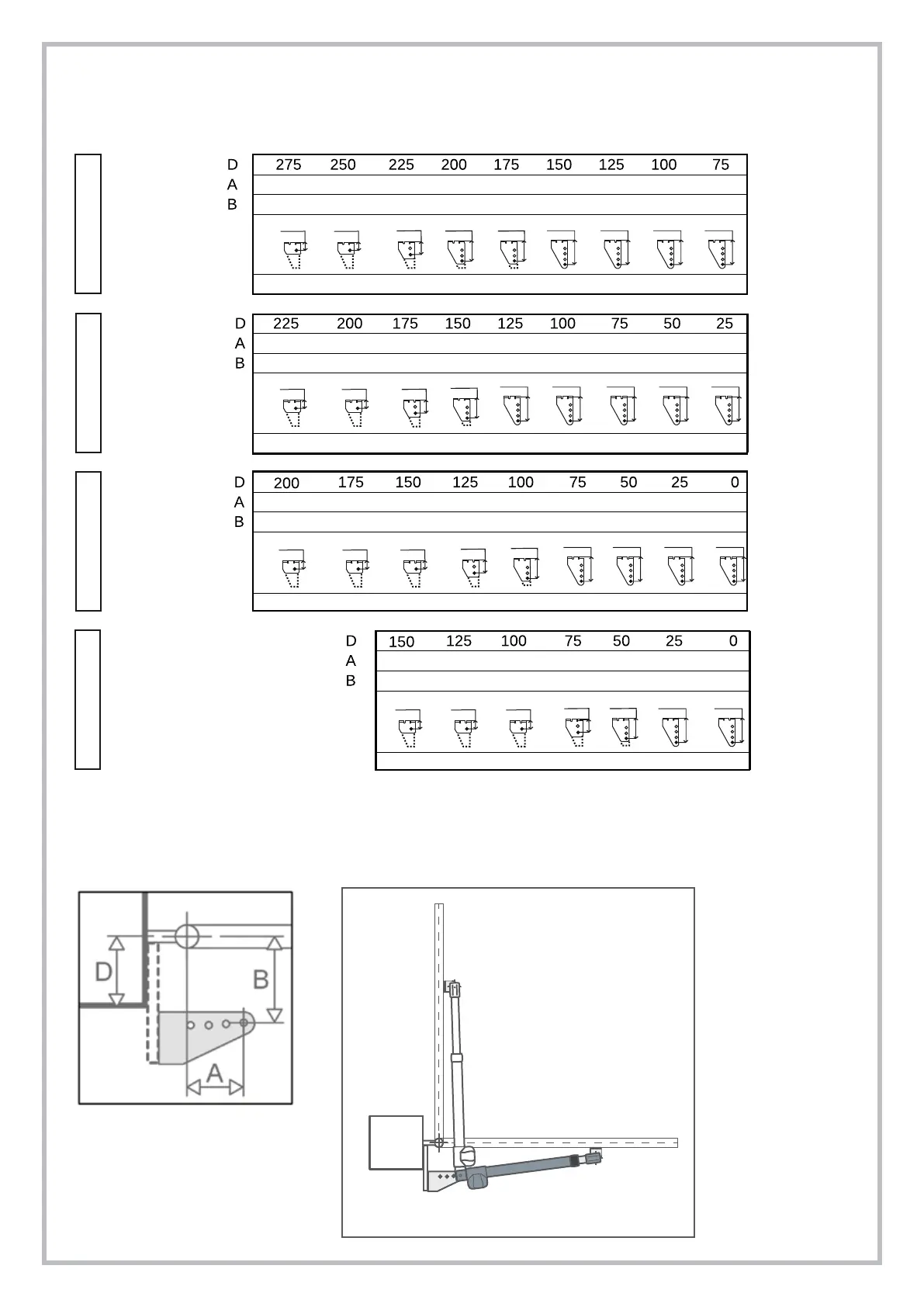

3.4.1. DETERMINAZIONE ALTEZZA DI FISSAGGIO ATTUATORI
L’altezza di fissaggio consigliata è compresa tra 40-50 cm (fig.E).
In caso di cancelli con struttura leggera, tenere l’attuatore più vicino possibile alla mezzeria del cancello.
Fig . E
h min= 15 cm
140
250
170 200 195 190 210 235
225 200 205 210 215 190 165
185 260
140
100
200
125 150 145 135 160140
175 150 155 165 140160
1030 980 990 990 970 970
950 930
1000
880 860 840 840 850
850 830
h max= 60 cm
motore sinistro motore destro
275 300 295 290 315 310 335 360 385
325 300 305 310 285 290 265 240 215
1300 1240 1280 1280 1260 1270 1240 1220 1200
225 250 245 240 235 260 285 310 335
275 250 255 260 265 240 215 190 165
1150 1130 1130 1130 1140 1120 1100 1070 1050
50 50
80
110 110 140 140 140 140
50 50
80
110
140 140 140 140 140
50 50 50
80
110
140 140 140 140
50 50 50
80
110
140 140
Elite New 3
Elite New 4
Elite New 5 Elite New 6
If this ideal scenario of A and B is not applicable, then refer to the below table to determine the brackets position
(values are expressed in mm)
Bracket quota
Minimum Leaf
length
Minimum Leaf
length
Bracket quota
Minimum Leaf
length
Bracket quota
Minimum Leaf
length
Bracket quota
3.4.3. OUTWARD OPENING
It's possible to have your gate opening outward (fig. F-G)
Pic. F
Pic. G
