PDC 18-4 Compact
29
I
6.4 Illuminazione e indicazione ca-
pacità batteria
Il LED della lampada
[1-3]
svolge la
funzione di illuminazione e di indicazio-
ne della capacità delle batterie
[1-2]
.
Esso indica automaticamente al momento
dell'azionamento dell'interruttore ON/OFF
[1-8]
il livello di carica del pacco batterie
(funzione non presente con batterie NiCd e
NiMH).
7 Impostazioni
7.1 Cambiamento del senso di rota-
zione [1-7]
• Interruttore a sinistra = rotazione oraria
• Interruttore a destra = rotazione antioraria
7.2 Cambio di velocità
Con l'apposito interruttore per il cambio di
velocità
[1-5]
è possibile cambiare il rappor-
to di trasmissione del riduttore.
7.3 Regolazione della coppia [1-6]
Avvitatura
La coppia erogata corrisponde al valore im-
postato:
Pos.1 = coppia bassa
Pos. 12 = coppia alta
Segnale acustico
al raggiungimento del va-
lore di coppia impostato, l'attrezzo si arresta.
L'attrezzo è di nuovo operativo dopo aver ri-
lasciato e premuto nuovamente l'interruttore
ON/OFF
[1-8]
.
Trapanatura
La marcatura indica il simbolo del trapano
= coppia massima.
7.4 Trapanatura a percussione
L
L'attrezzo è adatto per praticare fori con
percussione nei laterizi, nella muratura e
nella pietra.
Spostare il commutatore
[1-4]
sul simbolo
del martello. Spostare la rotella
[1-6]
sul
simbolo per la trapanatura.
7.5 Sostituzione dell'utensile
Ruotare la boccola di serraggio
[5-1]
in sen-
so antiorario per aprire le ganasce del man-
drino. La freccia sulla boccola di serraggio in-
dica il verso di apertura. L'utensile può esse-
re ora inserito nel mandrino.
Ruotare la boccola di serraggio
[5-1]
in sen-
so orario e bloccare così l'utensile nel man-
drino
8 Lavorazione con la macchi-
na
8.1 Accensione/spegnimento [1-8]
Premere = ON, rilasciare = OFF

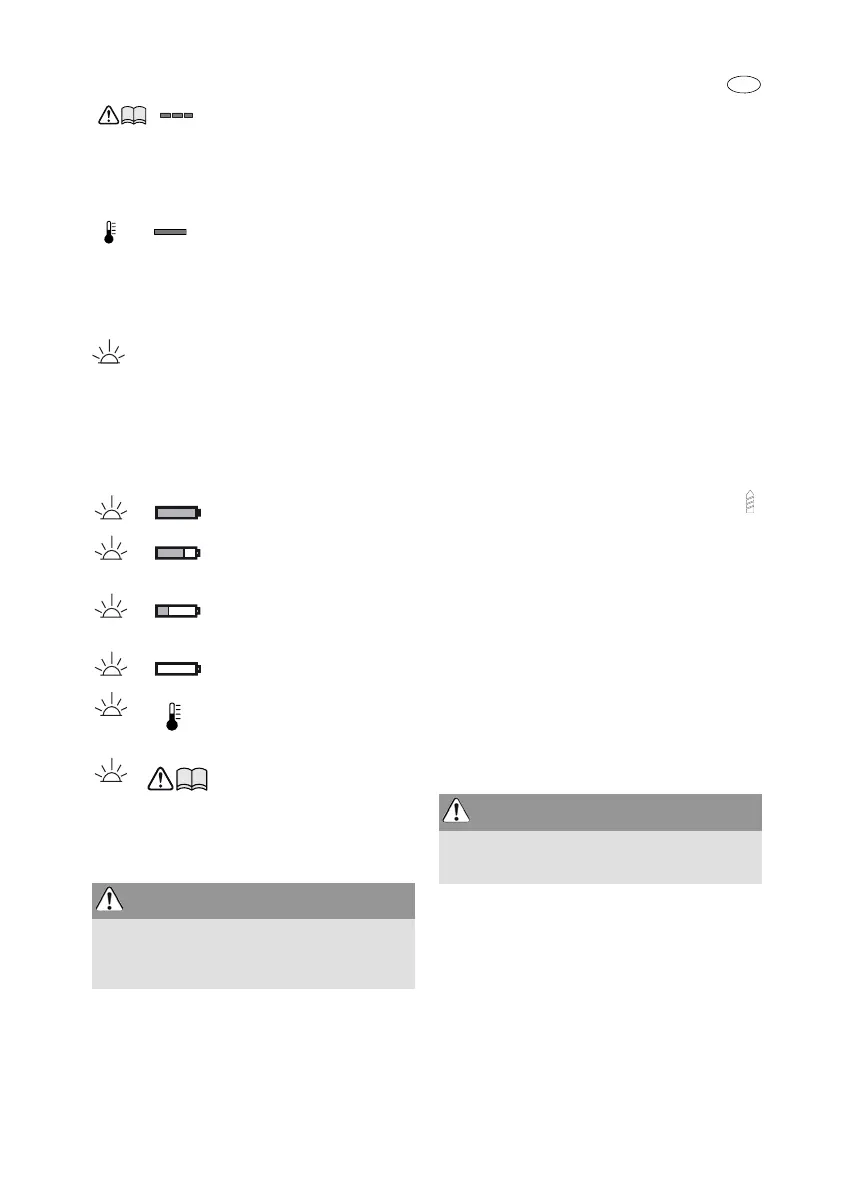

LED rosso - lampeggiante
Indicazione generale
d'errore, ad es. in caso di
mancanza di contatto com-
pleto, in caso di cortocircuito,
di batteria difettosa, ecc.
Spia rossa - luce fissa
La temperatura della batte-
ria è fuori dall'intervallo
limite ammesso.
LED verde – continuo:
Livello di carica >60 %
LED verde – intermit-
tente lento:
Livello di
carica 30 % – 60 %
LED verde – intermit-
tente veloce:
Livello di
carica 0 % – 30 %
LED giallo – continuo:
La
batteria è scarica
LED rosso – continuo:
Temperatura della batteria
fuori tolleranza.
LED rosso – intermit-
tente:
Errore generico, ad
es. falsi contatti, cortocir-
cuito, avaria del pacco bat-
terie ecc.
AVVERTENZA
Pericolo di lesioni
X
Effettuare le regolazioni solo con l'attrezzo
spento e disinserito!
ATTENZIONE
Pericolo di lesioni
X
Bloccare l'utensile al centro nel mandrino!
