PDC 18-4 Compact
7
D
6.4 Beleuchtung und Akku-Kapazi-
tätsanzeige
Die LED der Lampe
[1-3]
dient als
Beleuchtung und als Akku-Kapazi-
tätsanzeige
[1-2]
.
Sie zeigt automatisch bei Betätigung des Ein-
/Ausschalters
[1-8]
den Ladezustand des
Akkupacks an (nicht mit NiCd- und NiMH-Ak-
kupacks).
7 Einstellungen
7.1 Drehrichtung ändern [1-7]
Schalter nach links = Rechtslauf
Schalter nach rechts = Linkslauf
7.2 Gang wechseln
Mit dem Gang-Schalter
[1-5]
kann das Ge-
triebe umgeschalten werden.
7.3 Drehmoment einstellen [1-6]
Schrauben
Drehmoment entsprechend Einstellung:
Stellung 1 = kleines Drehmoment
Stellung 12 = hohes Drehmoment
Signalton
bei Erreichen des eingestellten
Drehmomentes, Maschine schaltet ab. Ma-
schine läuft erst wieder, wenn der Ein-/Aus-
schalter
[1-8]
losgelassen und erneut ge-
drückt wird.
Bohren
Markierung zeigt auf Bohrersymbol = ma-
ximales Drehmoment.
7.4 Schlagbohren
L
Das Gerät ist bestimmt zum Schlagboh-
ren in Ziegel, Mauerwerk und Stein.
Den Umschalter
[1-4]
auf das Hammersym-
bol stellen. Dabei Stellrad
[1-6]
auf Bohr-
symbol stellen.
7.5 Werkzeug wechseln
Spannhülse
[5-1]
gegen den Uhrzeigersinn
drehen um die Spannbacken zu öffnen. Der
Pfeil auf der Spannhülse gibt die Drehrich-
tung zum Öffnen vor. Das Werkzeug kann in
das Bohrfutter eingesetzt werden.
Spannhülse
[5-1]
im Uhrzeigersinn drehen
um das Werkzeug festzuspannen
8 Arbeiten mit der Maschine
8.1 Ein-/Ausschalten [1-8]
Drücken = EIN, Loslassen = AUS
L
Je nach Druck auf den Ein-/Ausschalter ist
die Drehzahl stufenlos steuerbar.
8.2 Bit-Depot [1-1]
Magnetisch, zur Aufnahme von Bits oder
Bithaltern.
8.3 Gürtelclip [1-9]
Der Gürtelclip (rechts/ links) ermöglicht ein
kurzfristiges Befestigen des Gerätes an der
Arbeitskleidung.

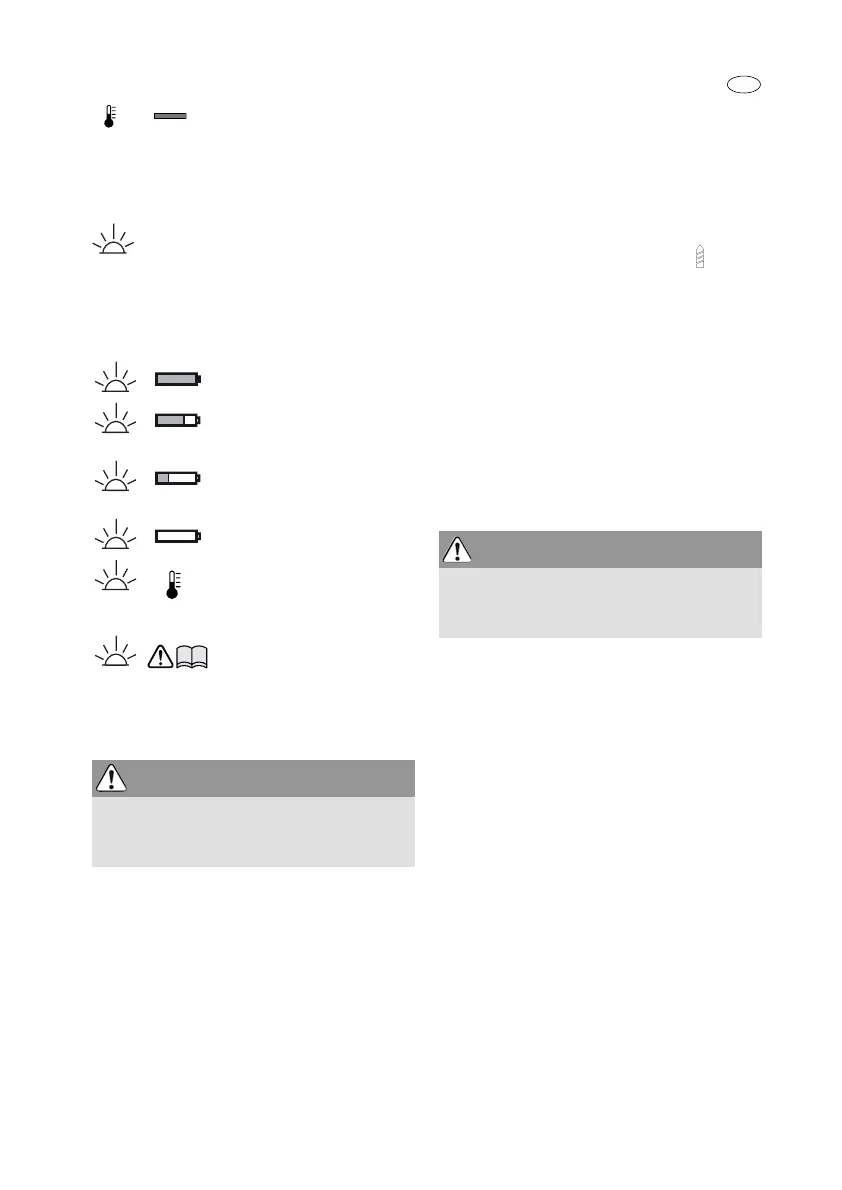

8.4 Akustische Warnsignale
Akustische Warnsignale ertönen bei folgen-
den Betriebszuständen und die Maschine
schaltet ab:
LED rot - Dauerlicht
Akkutemperatur ist außer-
halb der zulässigen Grenz-
werte.
LED grün – Dauerlicht:
Ladezustand >60 %
LED grün – langsames
blinken:
Ladezustand 30 %
– 60 %
LED grün – schnelles
blinken:
Ladezustand 0 %
- 30 %
LED gelb – Dauerlicht:
Akku ist leer
LED rot – Dauerlicht:
Akkutemperatur ist außer-
halb der zulässigen Grenz-
werte.
LED rot – blinken:
Allge-
meine Fehleranzeige, z. B.
keine vollständige Kontak-
tierung, Kurzschluss, Akku-
pack defekt, usw.
WARNUNG
Verletzungsgefahr
X
Einstellungen nur bei ausgeschalteter Ma-
schine!
VORSICHT
Verletzungsgefahr
X
Spannen Sie das Werkzeug zentrisch im
Bohrfutter ein!
