Protool PDC 18-4 Compact

46
PDC 18-4 Compact
FIN
Se näyttää automaattisesti käyttökytkimen
[1-8] painamisen yhteydessä akun latausti-
lan (ei NiCd- ja NiMH-akkujen kanssa).
7Säädöt
7.1 Pyörintäsuunnan vaihtaminen
[1-7]
• Kytkin vasemmalle = pyörintä myötäpäi-
vään
• Kytkin oikealle = pyörintä vastapäivään
7.2 Vaihteen vaihto
Vaihdekytkimellä [1-5] voidaan vaihtaa
vaihdetta.
7.3 Vääntömomentin säätö [1-6]
Ruuvaus
Vääntömomentti asetusta vastaavasti:
Asento 1 = pieni vääntömomentti
Asento 12 = suuri vääntömomentti
Äänimerkki saavutettaessa säädetty vään-
tömomentti, kone kytkeytyy pois päältä.
Kone käynnistyy uudelleen vasta sitten, kun
vapautat ja painat uudelleen käyttökytkintä
[1-8] .
Poraus
Merkintä osoittaa poranterätunnusta =
enimmäisvääntömomentti.
7.4 Iskuporaus
L Laite on tarkoitettu tiilen, muuratun sei-
nän ja kiven iskuporaukseen.
Aseta vaihtokytkin
[1-4] vasaratunnuksen
päälle. Aseta tämän yhteydessä säätöpyörä
[1-6] poranterätunnuksen kohdalle.
7.5 Terän vaihtaminen
Käännä kiristysholkkia [5-1] vastapäivään,
jotta kiristysleuat avautuvat. Kiristysholkin
päällä oleva nuoli ilmoittaa kiertosuunnan
avaukseen. Terä voidaan asettaa poranis-
tukkaan.
Käännä kiristysholkkia
[5-1] myötäpäivään,
jotta saat terän kiristetyksi
8 Työskentely koneella
8.1 Päälle-/poiskytkentä [1-8]
Paina = PÄÄLLE, vapauta = POIS
L Kierroslukua voidaan ohjata portaatto-
masti sen mukaan, kuinka lujaa käyttö-
kytkintä painetaan.
8.2 Ruuvauskärkien säilytyspaikka
[1-1]
Magneettinen, ruuvauskärkien tai kärjenpiti-
mien säilyttämiseen.
8.3 Vyökiinnike [1-9]
Vyökiinnike (oikealla/vasemmalla) mahdol-
listaa koneen lyhytaikaisen kiinnittämisen
työvaatteen vyöhön.
8.4 Varoitusäänimerkit
Varoitusäänimerkit annetaan seuraavissa
käyttötiloissa ja kone sammuu:
9 Huolto ja hoito
Noudata seuraavia ohjeita:

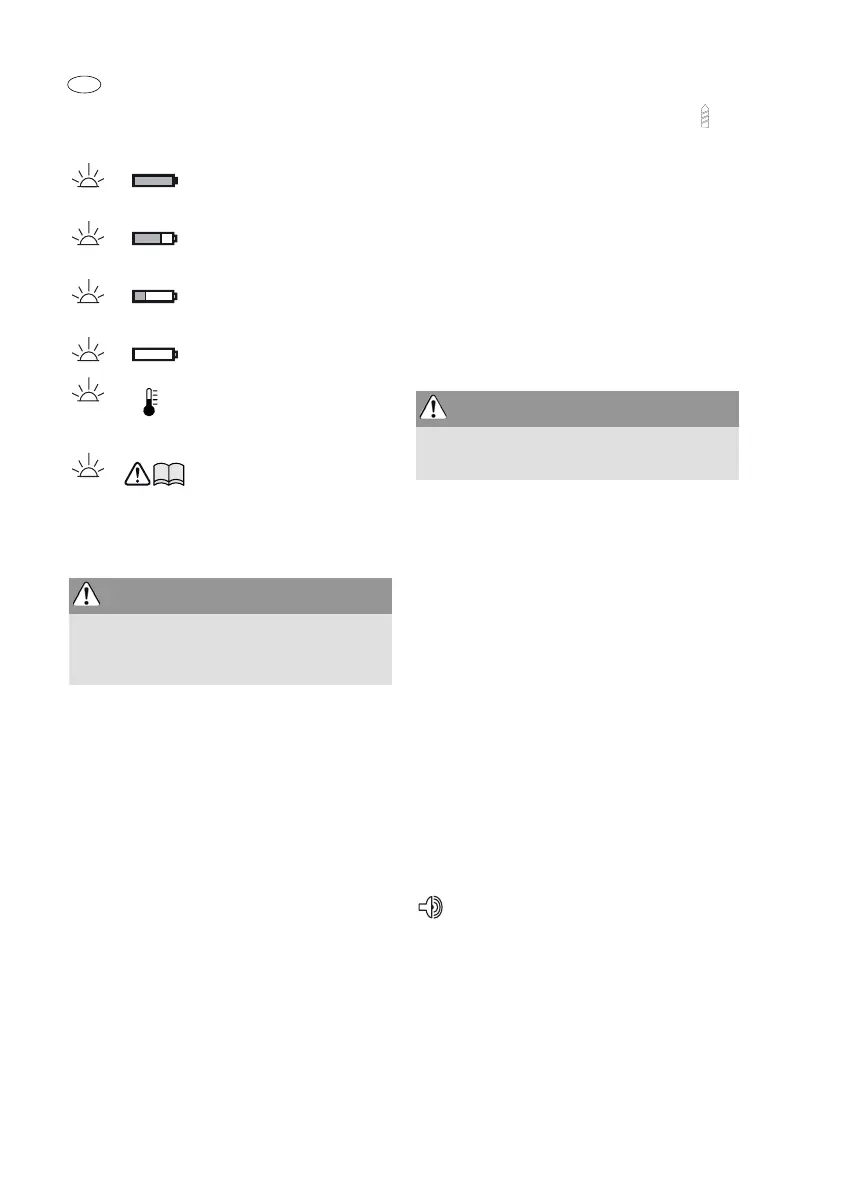

Vihreä LED – jatkuva
palaminen:
Lataustila >60
%
Vihreä LED – hidas vil-
kunta:
Lataustila 30 % –
60 %
Vihreä LED – nopea vil-
kunta:
Lataustila 0 % - 30
%
Keltainen LED – jatkuva
palaminen:
Akku on tyhjä
Punainen LED – jatkuva
palaminen:
Akun lämpö-
tila on sallittujen raja-arvo-
jen ulkopuolella.
Punainen LED – vil-
kunta:
Yleinen virheilmoi-
tus, esim. epätäydellinen
kosketus, oikosulku, akku
rikki, yms.
VAROITUS
Loukkaantumisvaara
X Säädöt vain silloin, kun kone on kytketty
pois päältä!
HUOMIO
Loukkaantumisvaara
X Kiinnitä terä keskelle poranistukkaa!
– Säädetty vääntömomentti saavutettu.
– "Block protect"; käynnistysvääntömo-
mentti liian suuri.
– Kone ylikuormittunut
peep
