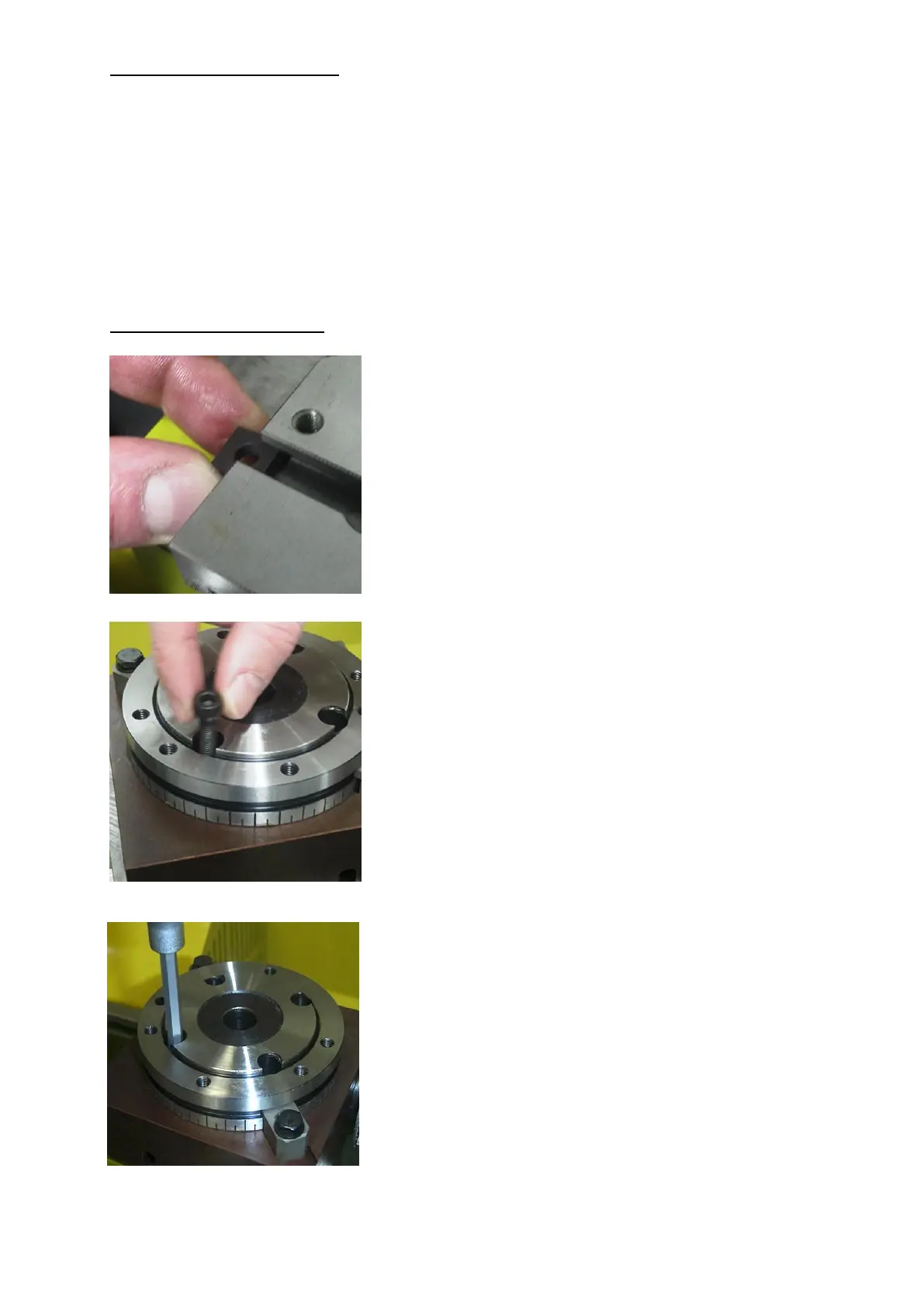

Seite 5
Fig.7
Fig. 8
Befestigung und Montage
Der Teilapparat PD 400 CNC ist optimiert für die Verwendung mit der Feinfräse FF 500
CNC. Befestigungsteile und Befestigungsvorrichtungen sind bei diesen aufeinander
abgestimmt Prinzipiell aber ist die Befestigung des Teilapparates auf jedem geeigneten
Nutentisch möglich.
Möglicherweise muss dann aber geeignetes Befestigungsmaterial vom Benutzer
beschafft werden.
In allen Fällen ist das Anschlusskabel zur Steuerung sorgfältig zu verlegen, um
Beschädigungen zu vermeiden.
Horizontale Befestigung
Die horizontale Befestigung erfolgt durch 3 Bohrungen im
Körper der Einheit. Zunächst müssen die 3 mitgelieferten
Vierkantmuttern, wie auf dem Foto gezeigt, in die Nuten
am Kreuztisch geschoben werden, mit diesen werden drei
Befestigungsschrauben verschraubt.
Diese werden von oben durch die 3 deckungsgleichen
Bohrungen im runden Flansch eingeführt, siehe Fig. 7.
Bitte beachten Sie, dass eventuell die Futteraufnahme in
die richtige Position gebracht werden muss. Dies kann
manuell über die Software vorgenommen werden, kann
mittels dieser aber manuell gesteuert durchgeführt
werden. Die Funktionsweise ist im nächsten Abschnitt
beschrieben:
Bitte achten Sie während des Drehens darauf, wann sich
die Bohrungen sich an der richtigen Position befinden.
Dann können die längeren der beigelegten
Befestigungsschrauben durchgesteckt und mit den
Vierkantmuttern verschraubt werden, siehe Fig. 8.
