Seite 8
Einstellen des Getriebespiels
Nach einer gewissen Betriebsdauer kommt es durch Verschleiß unweigerlich zu Spiel im
Schneckengetriebe des Teilapparates.
Dieser Vorgang ist leider nicht aufzuhalten, aber kein Defekt. Um die gewohnte Präzision
des Teilapparates wieder herzustellen, kann dieses Spiel nämlich sehr einfach durch
Einstellen minimiert werden.
Hierzu müssen Sie die Motor-Getriebeeinheit ggf. schwenken, um die Zugänglichkeit zu
der Feststellschraube für die Getriebeschnecke gewährleisten, siehe Abschnitt
„Schwenken der Motor-Getriebeeinheit“. Die dazu notwendigen Schritte sind dort genau
erklärt.

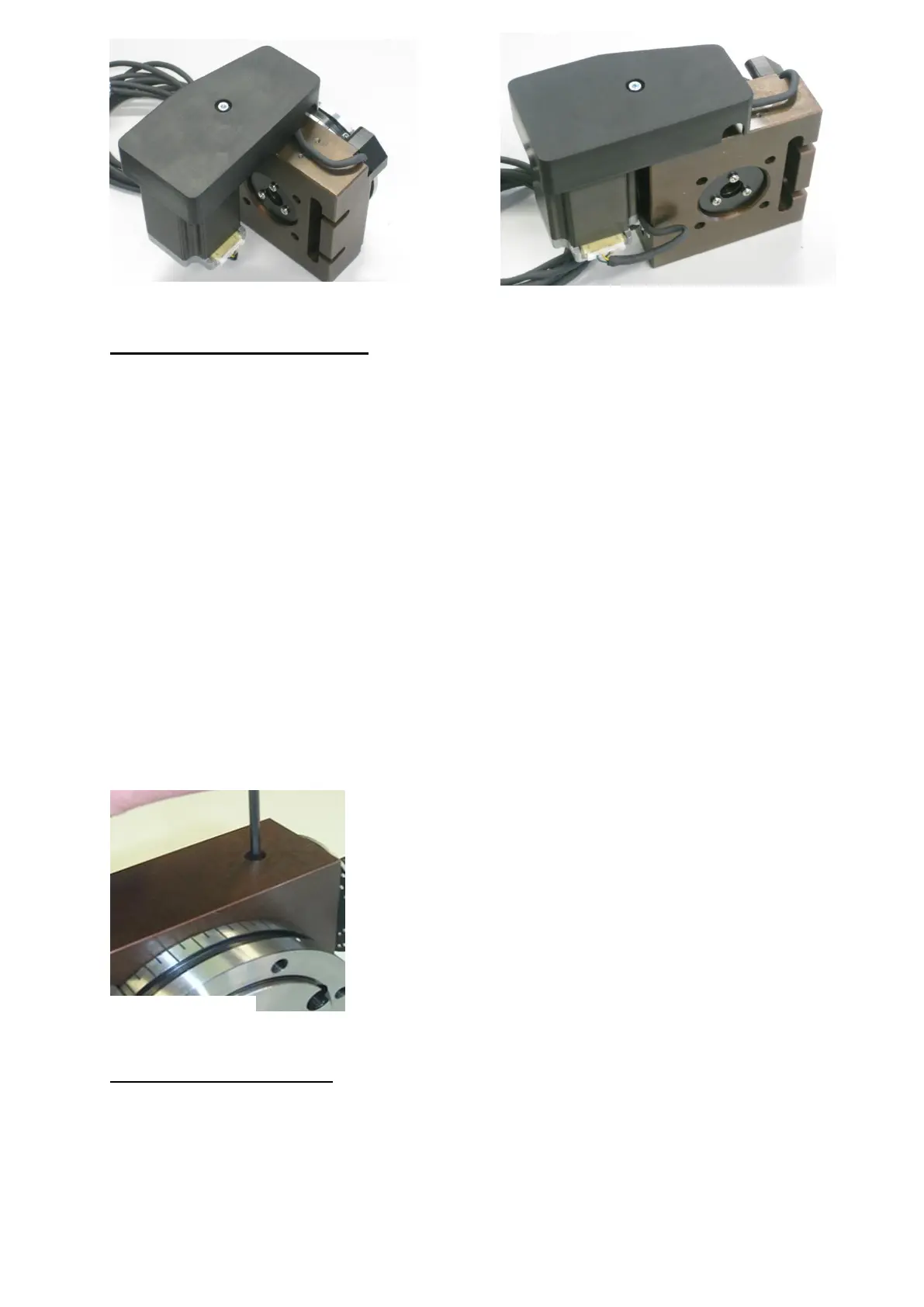

1. Lösen Sie den Gewindestift unter Zuhilfenahme eines Innensechskant-Schlüssels
3 mm etwas wie in Fig. 14 gezeigt.
2. Nun können Sie die Motor-Getriebeeinheit etwas nach oben (d. h. in Richtung der
Spannmittelaufnahme) schwenken, bis etwas Widerstand spürbar wird.
3. Während dieses Vorgangs die manuelle Steuerung des Teilapparates fortwährend
betätigen und darauf achten, dass die Rotationsbewegungen einwandfrei erfolgen.
Ist dieses nicht der Fall, den Druck auf die Motor-Getriebeeinheit etwas lockern, bis
die Bewegung wieder normal erfolgt.
4. Gewindestift gemäß Fig. 14 wieder anziehen.
.
Spannen der Werkstücke
Der Futteraufnahme ist mit einem Zentrierbund mit einer 70 mm-Passung versehen.
Diese ist zum Befestigen der verschiedenen PROXXON- 3-oder 4-Backen-Futter und der
Planscheibe (alles aus Drehmaschinensystem PD 400) geeignet.
