Seite 7
Fig. 11
1

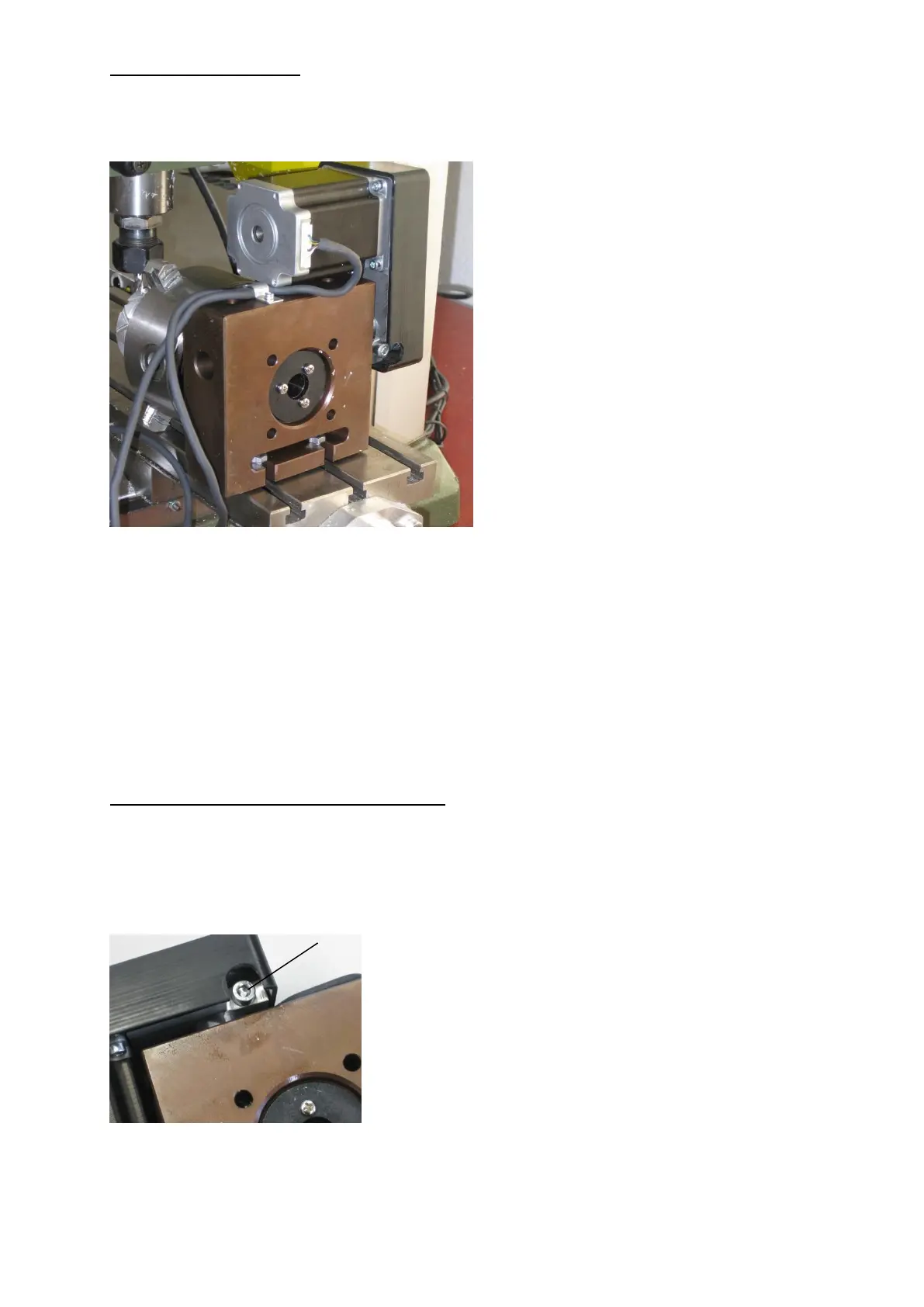

Vertikale Befestigung
Erfolgt, wie im Foto gezeigt, mittels Schrauben mit Sechskantkopf (kurze Version).
Auch hierzu Vierkantmuttern in die T-Nuten des Auflagetisches einführen. Anschließend
festziehen. Das Foto zeigt den fertig vertikal montierten Teilapparat:
Zum Abschluss kann das geeignete Spannmittel angeschraubt werden. Bitte nur
PROXXON-Drehfutter oder PROXXON-Planscheibe verwenden:
Diese sind für die Verwendung in Kombination mit dem UT 400 CNC ausgelegt.
Schwenken der Motor-Getriebeeinheit
Falls es die Bearbeitungsaufgabe, die Aufspannung auf dem Kreuztisch, bzw. die
Werkstückgröße erfordern, lässt sich die Motor-Getriebeeinheit ganz einfach in die
gewünschte Position schwenken. Die Vorgehensweise ist wie folgt:
1. Siehe Fig. 11: Die hier abgebildete
Innensechskantschraube Pos. 1 lösen.
2. Motor-Getriebeeinheit schwenken
3. Schraube Pos. 1 wieder anziehen
4. Die Abbildungen Fig. 12 und 13 zeigen den
Teilapparat mit zwei verschiedenen
Positionen der Motor-Getriebeeinheit.
Fig.10
