Montage d’un monoculaire sur le module numérique
Le monoculaire Pulsar 5x30
(inclus dans l’emballage
vous permet de transformer
un module numérique
en un dispositif de
vision numérique pour
l’observation nocturne avec
un grossissement de 5x.
•

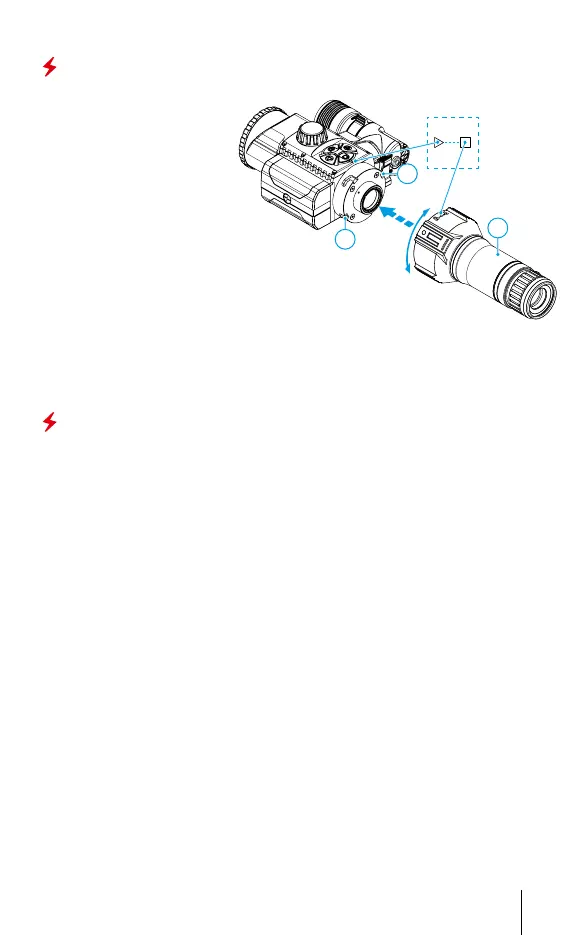

Insérez-le monoculaire
fermement dans le module
numérique aussi loin que possible
de sorte que les broches sur le corps
monoculaire (A) se mettent en place dans les
fentes (B) du module numérique (voir Fig.).
•
Tournez le monoculaire dans le sens antihoraire an que
le monoculaire se xe sur le module numérique. Le repère
triangulaire sur le module numérique et le repère carré sur le corps
du monoculaire doivent être alignés.
•
Pour enlever le monoculaire, tournez dans le sens horaire et tirez-le
doucement vers vous.
Montage du module numérique sur un appareil optique
•
Sélectionnez l’adaptateur (disponible séparément) avec le diamètre requis
d’insert en fonction du diamètre extérieur de l’objectif de votre appareil
optique (voir le tableau).
•
La désignation 42 mm / 50 mm / 56 mm dans le titre de l’adaptateur désigne
le diamètre optique de l’objectif dans l’appareil optique.
•
Enlevez le cache (16) de l’adaptateur 42 mm (19) (#79171) en le tournant dans
le sens horaire. Pour enlever le capuchon sur les adaptateurs 50 mm (#
79172) ou 56 mm (# 79173), tournez-le dans le sens antihoraire.
•
Il est recommandé de dégraisser l’objectif d’appareil optique avant de la monter.
•
Montez l’insert (18) sur l’adaptateur (19) aussi loin que possible.
•
Déplacez le levier (22) jusqu’à sa position OUVERTE (Open)
•
Montez l’adaptateur avec l’insert dans l’objectif d’appareil optique (17).
•
Déplacez le levier (22) depuis sa position OUVERTE (Open) jusqu’à sa position
FERMEE (Close).
•
Vériez que l’adaptateur se place bien contre l’objectif.
•
S’il y a un intervalle, procédez ainsi :
– Dévissez la vis de verrouillage (20) avec une clé Allen (S = 2 mm).
– Serrez la vis (21) avec une clé Allen (S =4 mm) en exerçant la force
nécessaire pour que l’adaptateur s’adapte fermement contre l’objectif. La
force de serrage doit être 1 Nm.
– Serrez la vis de verrouillage (20).
•
La force peut être testée à l’aide d’un tournevis dynamométrique.
•
Insérez le dispositif fermement dans l’adaptateur an que les broches dans
le boitier de l’adaptateur se placent dans les rainures (23) du dispositif.
Tournez le dispositif dans le sens horaire aussi loin que possible. Le repère
triangulaire sur le dispositif et le repère carré sur le corps de l’adaptateur
doivent être alignés.
