ESPAÑOL
•
Gire el monocular en el sentido contrario al de las agujas del reloj de manera
que el monocular quede jado en el módulo digital. La marca triangular
en el módulo digital y el cuadrado en el cuerpo del monocular deben estar
alineados.
•
Para retirar el monocular, gírelo en el sentido de las agujas del reloj y tire
suavemente de él hacia usted.

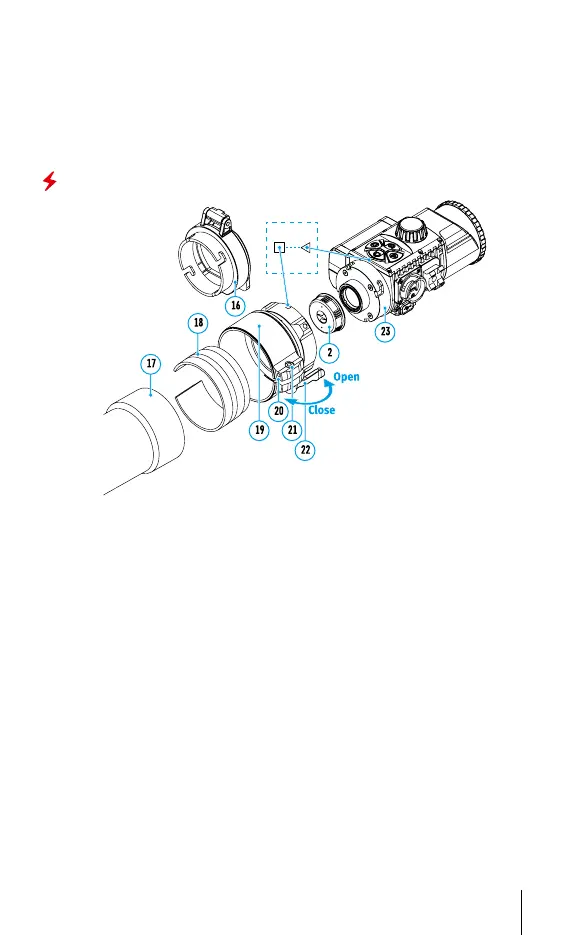

Montaje del módulo digital en un dispositivo óptico
•
Seleccione el adaptador (disponible por separado) con el diámetro
requerido de anillo de ajuste en función del diámetro exterior de la lente del
dispositivo óptico (véase la Tabla).
•
La designación 42 mm / 50 mm / 56 mm en el título del adaptador se reere
al diámetro óptico de la lente en el dispositivo óptico.
•
Retire la tapa (16) del adaptador de 42 mm (19) (#79171) girándola en el
sentido de las agujas del reloj. Para retirar la tapa de los adaptadores de 50
mm (#79172) o 56 mm (#79173), girarla en el sentido contrario al de las agujas
del reloj.
•
Se recomienda desengrasar el cuerpo de la lente del dispositivo óptico antes
del montaje.
•
Monte el anillo de ajuste (18) en el adaptador (19) hasta el tope.
•
Mueva la palanca (22) a su posición ABIERTA (Open).
•
Monte el adaptador con el anillo de ajuste en la lente del dispositivo óptico (17).
•
Mueva la palanca (22) de su posición inicial ABIERTA (Open) a su posición
CERRADA (Close).
•
Asegúrese de que el adaptador quede ajustado contra la lente.
•
Si hay algún espacio, haga lo siguiente:
– Aoje el tornillo de cierre (20) con una llave Allen (S=2 mm).
– Apriete el tornillo (21) con una llave Allen (S=4 mm) con la fuerza necesaria
para asegurar que el adaptador quede bien apretado contra la lente. Las
fuerzas de cierre deben ser de 1 Nm.
– Apriete el tornillo de cierre (20).
