ITALIANO
Ruotare il monoculare in senso antiorario in modo da ssarlo sul dispositivo
digitale. Il segno triangolare presente sul dispositivo digitale e il quadrato
riportato sul corpo del monoculare devono essere allineati.
Per rimuovere il monoculare, ruotarlo in senso orario e tirarlo delicatamente
verso sé.

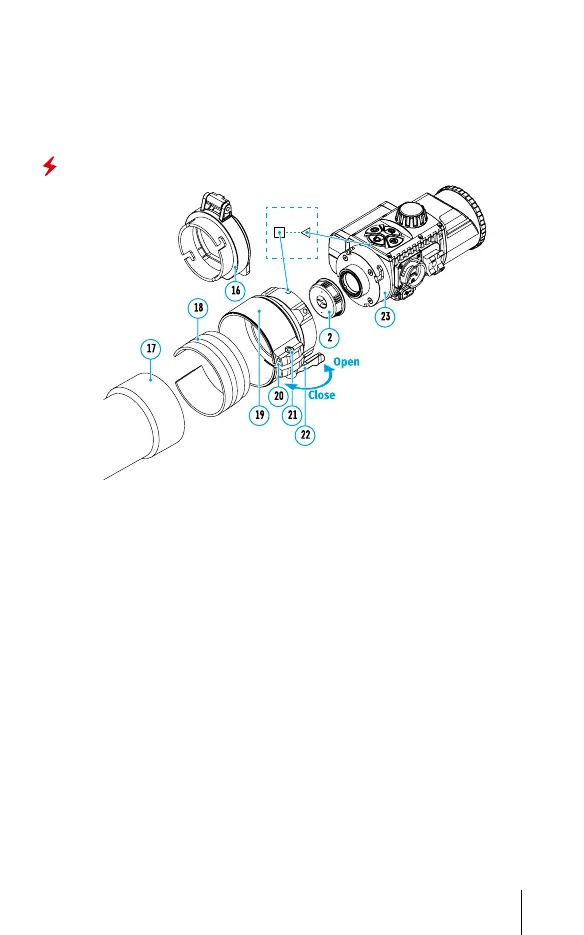

Montare il dispositivo digitale su un dispositivo ottico
Selezionare l’adattatore (disponibile separatamente) con inserto di diametro
previsto in funzione del diametro esterno dell’obiettivo del dispositivo ottico
(vedere la Tabella).
La dicitura 42mm / 50mm / 56mm nel titolo dell’adattatore si riferisce al
diametro ottico dell’obiettivo del dispositivo ottico.
Rimuovere il coperchio (16) dall’adattatore da 42mm (19) (#79171) ruotandolo
in senso orario. Per togliere il coperchio dagli adattatori da 50mm (#79172) o
56mm (#79173), ruotarlo in senso antiorario.
Si raccomanda di sgrassare il corpo dell’obiettivo del dispositivo ottico prima
del montaggio.
Montare l’inserto (18) sull’adattatore (19) no a ne corsa.
Spostare la levetta (22) alla posizione APERTO (OPEN).
Montare l’adattatore con l’inserto nell’obiettivo del dispositivo ottico (17).
Spostare la levetta (22) dalla posizione iniziale APERTO (OPEN) alla posizione
CHIUSO (CLOSE).
Assicurarsi che l’adattatore aderisca perfettamente contro l’obiettivo.
Se fosse presente qualunque lasco, procedere come segue:
Allentare la vite di ssaggio (20) con una chiave esagonale (S=2mm).
Stringere la vite (21) con una chiave esagonale (S=4mm) applicando la forza
necessaria a garantire che l’adattatore aderisca perfettamente alla lente.
Le forze di serraggio dovrebbero essere pari a 1 Nm.
Stringere la vite di ssaggio (20).
Lo sforzo può essere misurato con un cacciavite dinamometrico.
46
