РУССКИЙ
•
Поверните монокуляр против часовой стрелки до упора таким образом,
чтобы монокуляр зафиксировался на цифровом модуле. Маркировка в
виде треугольника на цифровом модуле и в виде квадрата на корпусе
монокуляра должны совпасть.
•
Для того чтобы снять монокуляр, поверните монокуляр по часовой
стрелке и аккуратно потяните на себя.
Установка цифрового модуля на оптический прибор
•
Подберите адаптер* с вкладышем нужного диаметра в зависимости
от наружного диаметра объектива Вашего оптического прибора (см.
таблицу).
•
Обозначение 42 мм / 50 мм / 56 мм в наименовании адаптера означают
световой диаметр объектива оптического прибора.
•

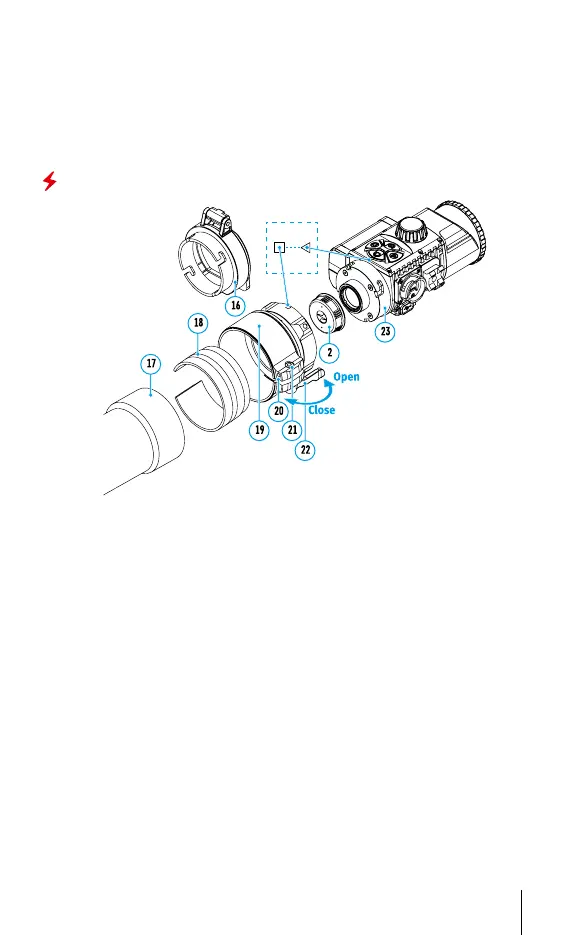

Снимите крышку (16) с адаптера (19) 42 мм (#79171), повернув ее по
часовой стрелке. Для того чтобы снять крышку с адаптера 50 мм (#79172)
или 56 мм (#79173), поверните крышку против часовой стрелки.
•
Перед установкой рекомендуется обезжирить корпус объектива прибора.
•
Установите до упора вкладыш (18) в адаптер (19).
•
Переведите рычаг адаптера (22) в положение «открыто» (OPEN)
•
Установите до упора адаптер с вкладышем на объектив (17) оптического
прибора.
•
Переведите рычаг (22) из положения «открыто» (OPEN) в положение
«закрыто» (CLOSE).
•
Проверьте, плотно ли адаптер прилегает к объективу.
•
В случае наличия люфта сделайте следующее:
- Ослабьте шестигранным ключом (S=2mm) стопорный винт (20).
- Затяните винт (21) шестигранным ключом (S=4mm) с усилием,
необходимым для обеспечения плотной посадки адаптера на
объективе. Усилие зажима должно составлять 1 Н·м.
- Затяните стопорный винт (20).
56
