ESPAÑOL
•

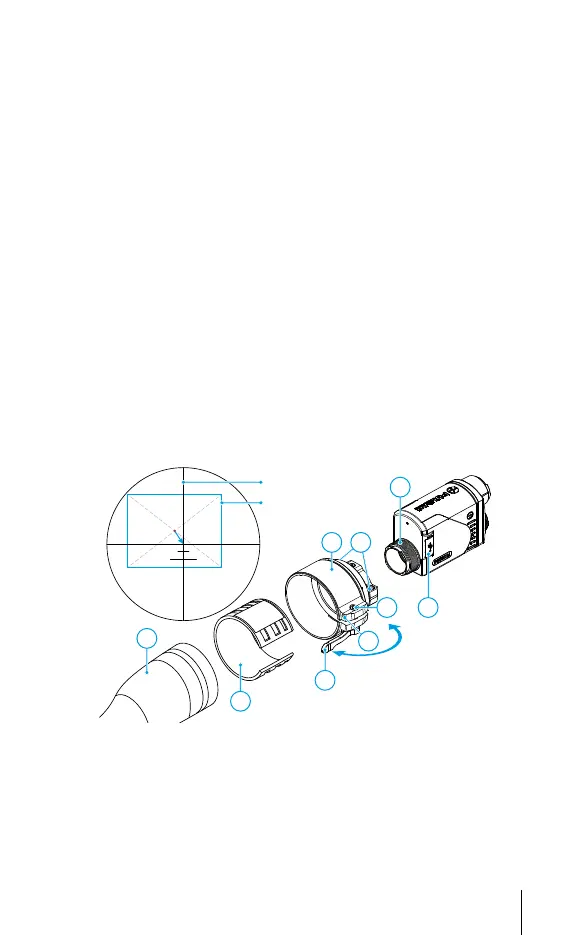

Si el adaptador (12) con el casquillo (11) seleccionada según tabla no puede
montarse en el objetivo, siga los siguientes pasos:
- Aoje con la llave Allen (S=2 mm) el tornillo de apriete (14).
- Desatornille el tornillo (15) con una llave Allen (S = 4 mm) hasta que el
adaptador con el casquillo pueda colocarse en el objetivo (10).
•
Pase la palanca (16) de la posición inicial “abierto” (OPEN) a la posición
“cerrado” (CLOSE).
•
Aoje con la llave Allen (S=2 mm) el tornillo de apriete (14), si no se ha hecho
antes.
•
Apriete el tornillo (15) con la llave Allen (S=4 mm). El par de apriete debe
ser equivalente a 1,5-2 N·m (se puede comprobar con un destornillador
dinamométrico) para garantizar una sujeción correcta de la palanca (16),
mientras que el adaptador con el visor acoplable no debe moverse respecto
a la carcasa de la mira telescópica (10). Si es necesario, apriete o aoje el
tornillo (15) hasta lograr el funcionamiento óptimo de la palanca (16).
•
Apriete el tornillo de apriete (14) hasta el tope.
•
Encienda el visor acoplable presionando brevemente el botón ON (6).
•
Inclinando el visor acoplable, haga coincidir el centro de la imagen en la
pantalla con el centro de la imagen de la mira telescópica.
•
Girando el visor acoplable a la derecha o a la izquierda, nivele las márgenes
superior e inferior de la pantalla de modo que estén paralelas a la horizontal
de la mira telescópica.
•
Una vez lograda la posición óptima del visor acoplable, apriete dos tornillos
(13) haciéndolo en varias etapas. El esfuerzo de apriete debe ser de 6,5-7,5
N·m (se puede vericarlo con un destornillador dinamométrico).
Open
Close
16
12
10
11
13
15 9
14
17
Pantalla del visor acoplable
Retícula
34
