ITALIANO
•

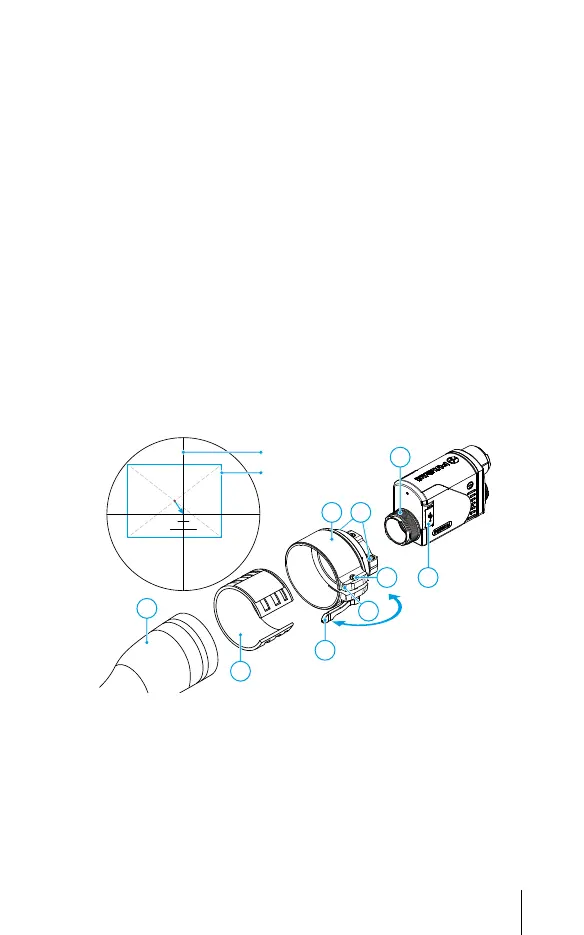

Se l’adattatore (12) con l’inserto (11) selezionato in base alla tabella non può
essere ssato all’obiettivo (10), attenersi alla procedura seguente:
- Allentare la vite di bloccaggio (14) con una chiave a brugola (S = 2 mm).
- Svitare la vite (15) con una chiave esagonale (S=4mm) no a quando
l’adattatore con inserto può essere ssato all’obbiettivo (10).
•
Spostare la leva (16) dalla posizione iniziale «aperto» (OPEN) alla posizione
«chiuso» (CLOSE).
•
Allentare la vite di bloccaggio (14) con una chiave a brugola (S = 2 mm), se
non è stata eseguita prima.
•
Stringere la vite (15) con una chiave a brugola (S = 4 mm). La forza di
serraggio deve essere di 1,5-2 N·m (si può controllare con un cacciavite
dinamometrico) per garantire un funzionamento serrato della leva (16),
mentre l’adattatore con il modulo non deve muoversi rispetto al corpo
del mirino ottico (10). Se necessario, serrare o allentare la vite (15) no a
raggiungere il funzionamento ottimale della leva (16).
•
Stringere no in fondo la vite di bloccaggio (14).
•
Accendere il modulo premendo brevemente il pulsante ON (6).
•
Inclinando il modulo, allineare il centro del display con il mirino del reticolo.
•
Ruotando il modulo in senso orario o antiorario, allineare i bordi superiore e
inferiore del display parallelamente all’orizzontale del mirino ottico.
•
Dopo aver posizionato correttamente il modulo, serrare le due viti (13) un
poco per volta. La forza di serraggio dovrebbe essere 6,5-7,5 N·m (può essere
controllata con un cacciavite dinamometrico)
Open
Close
16
12
10
11
13
15 9
14
17
Display del modulo
Reticolo
44
