Установите до упора адаптер (12) с вкладышем (11) на объектив
оптического прицела (10).
•
Если адаптер с кольцом-вкладышем, выбранным согласно таблице, не
удается установить на объектив (10), следуйте шагам, описанным ниже:
- Ослабьте шестигранным ключом (S=2mm) стопорный винт (14).
- Откручивайте винт (15) шестигранным ключом (S=4mm) до положения,
при котором адаптер с вкладышем можно установить на объектив (10).
•
Переведите рычаг (16) из первоначального положения «открыто» (OPEN)
в положение «закрыто» (CLOSE).
•
Ослабьте шестигранным ключом (S=2mm) стопорный винт (14), если это
не было сделано ранее.
•
Затяните винт (15) шестигранным ключом (S=4mm). Усилие зажима
должно составлять 1,5-2 Н·м (можно проверить динамометрической
отверткой) для обеспечения тугой работы рычага (16), при этом не
должно происходить перемещения адаптера с насадкой относительно
корпуса оптического прицела (10). При необходимости поджимайте или
ослабляйте винт (15) до тех пор, пока не будет достигнута оптимальная
работа рычага (16).
•
Затяните стопорный винт (14) до упора.
•
Включите насадку кратким нажатием кнопки ON (6).
•
Наклоняя насадку, совместите центр дисплея с перекрестием
прицельной сетки.
•
Поворачивая насадку по часовой стрелке или против часовой стрелки,
выровняйте верхнюю и нижнюю границы дисплея параллельно
горизонтали оптического прицела.
•
Добившись оптимального положения насадки, затяните два винта (13) за
несколько подходов до упора. Усилие зажима должно составлять 6,5-7,5
Н·м (можно проверить динамометрической отверткой)
Open
Close
16
12
10
11
13
15 9
14
17

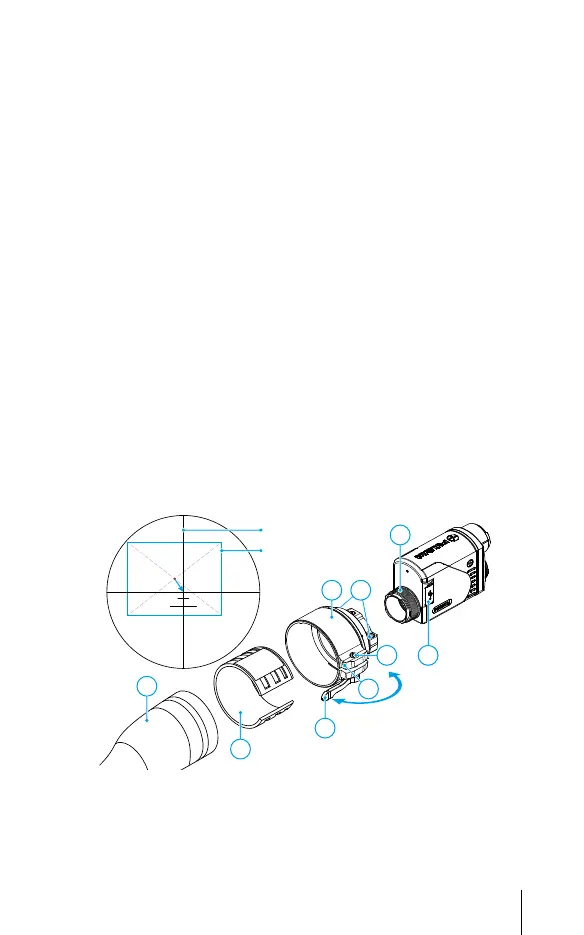

Дисплей насадки
Сетка прицела
