11
GBO Y W RC RH C

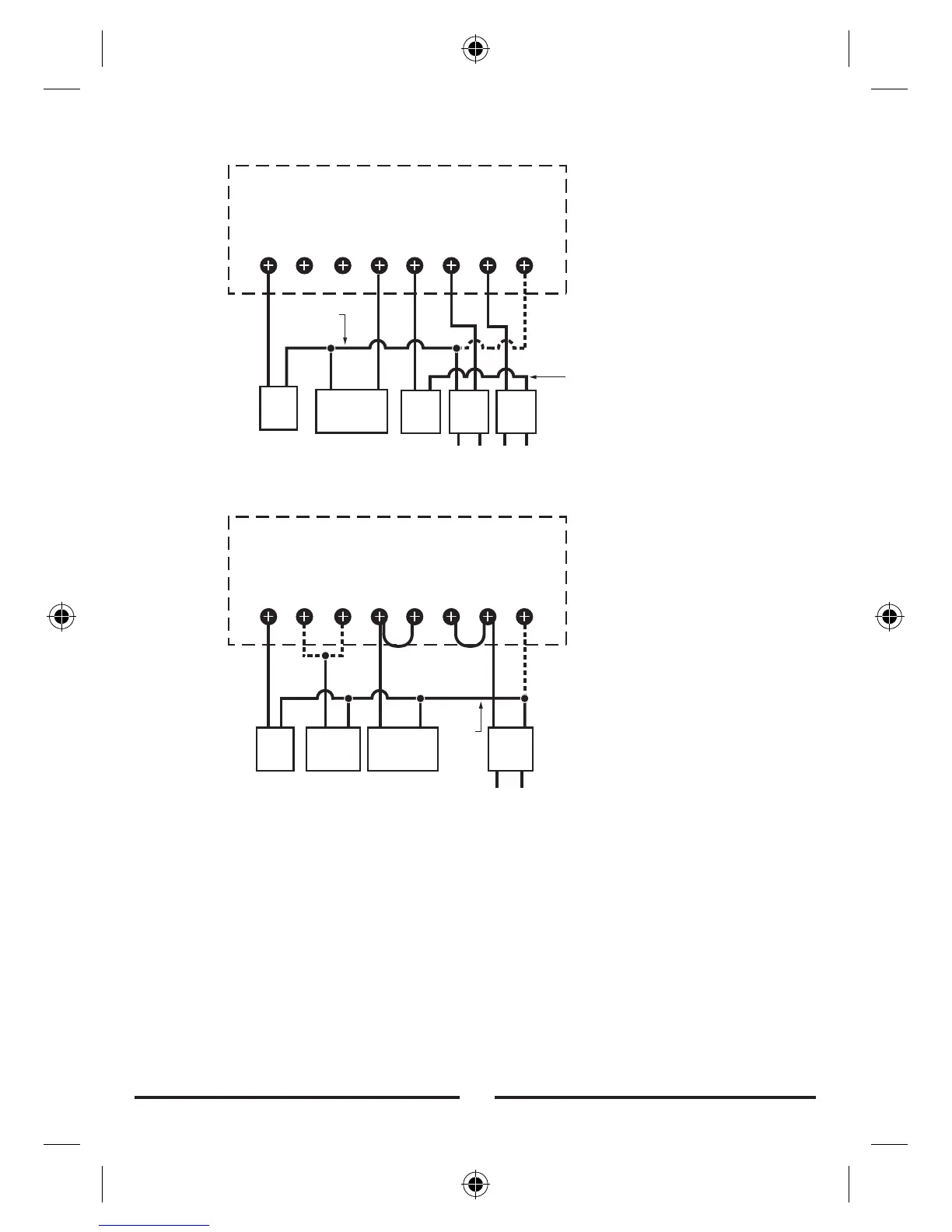

TYPICAL 24V AC 5 WIRE HOOKUP
SINGLE STAGE HEAT AND COOL
2 TRANSFORMER
FAN
GAS
VALVE
AC LINE AC LINE
COMPRESSOR
COOL
COMMON
JUMPER
REMOVED
HEAT
COMMON
COOL
XFMR
HEAT
XFMR
TYPICAL SINGLE STAGE HEAT PUMP
HOOKUP
FAN
COMPRESSOR
REVERSING
VALVE
XFMR
AC LINE
JUMPER
ADDED
USE
B OR O
NOT BOTH
JUMPER
PROVIDED
SYSTEM
COMMON
GBO Y W RC RH C
WIRING DIAGRAM NOTES
1. Dashed lines are optional.
2. Optional common wire
allows system to power
thermostat.
3. Use “B” or “O” wire - but
not both in heat pump systems.
Generally neither are required
in a conventional system.
4. IfY” and “C” wires are both
present, then “C” is a common
wire.
5. If a “B” wire in your system
is a common wire then
connecting it to the B terminal
may cause damage to your
system.
WARNING: THIS IS A LOW
VOLTAGE THERMOSTAT (24
volts). A SERIOUS RISK OF
FIRE EXISTS IF YOU CONNECT
THIS THERMOSTAT TO A LINE
VOLTAGE APPLICATION
(typically 115 or 230 volts). IF
UNCERTAIN ABOUT THE
VOLTAGE CONSULT A
PROFESSIONAL ELECTRICIAN.
