237
Strona 9 / 9

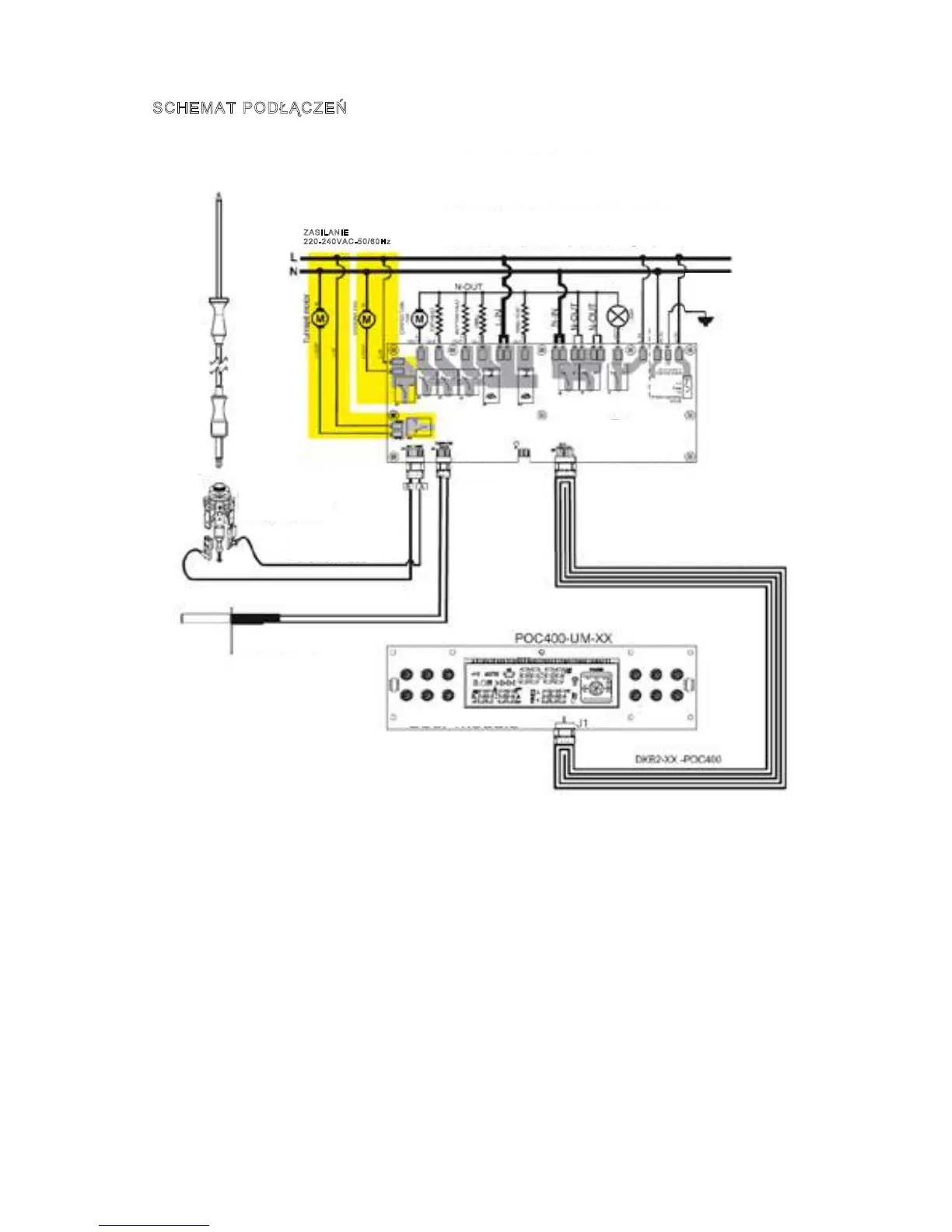

SCHEMAT PODŁĄCZEŃ
SCHEMAT PODŁĄCZEŃ POC400
POC-400-PM-E00 (bez rożna, z wentylatorem chłodzącym)
POC-400-PM-E01 (bez rożna i wentylatora chłodzącego)
POC-400-PM-E02 (z rożnem i wentylatorem chłodzącym)
ZASILANIE
220-240VAC-50/60Hz
Niezbędne
podłączenie do
masy!!!
Moduł
zasilania
TERMOSONDA
CWFG1503XB006
GNIAZDO
WRB9006-RCL
GNIAZDO MUSI BYĆ
PODŁACZONE DO MASY
PRZEWÓD DANYCH Z
GNIAZDA TERMOSONDY
MPC-RCP-F-80cm
PRZEWÓD DANYCH Z PANELU
OBSŁUGOWEGO I ZASILANIE
PANELU OBSŁUGOWEGO
PANEL OBSŁUGOWY
CZUJNIK PT 1000
PT-1000-M2-XXX
TERMOSONDA
CZUJNIK
TEMPERATURY
