Q5X USER MANUAL: QT-AD10 TRANSMITTER FAMILY JUNE 2020
___________________________________________________________________________________
___________________________________________________________________________________
For an updated copy of this document, visit www.Q5X.com/support 8 | Page

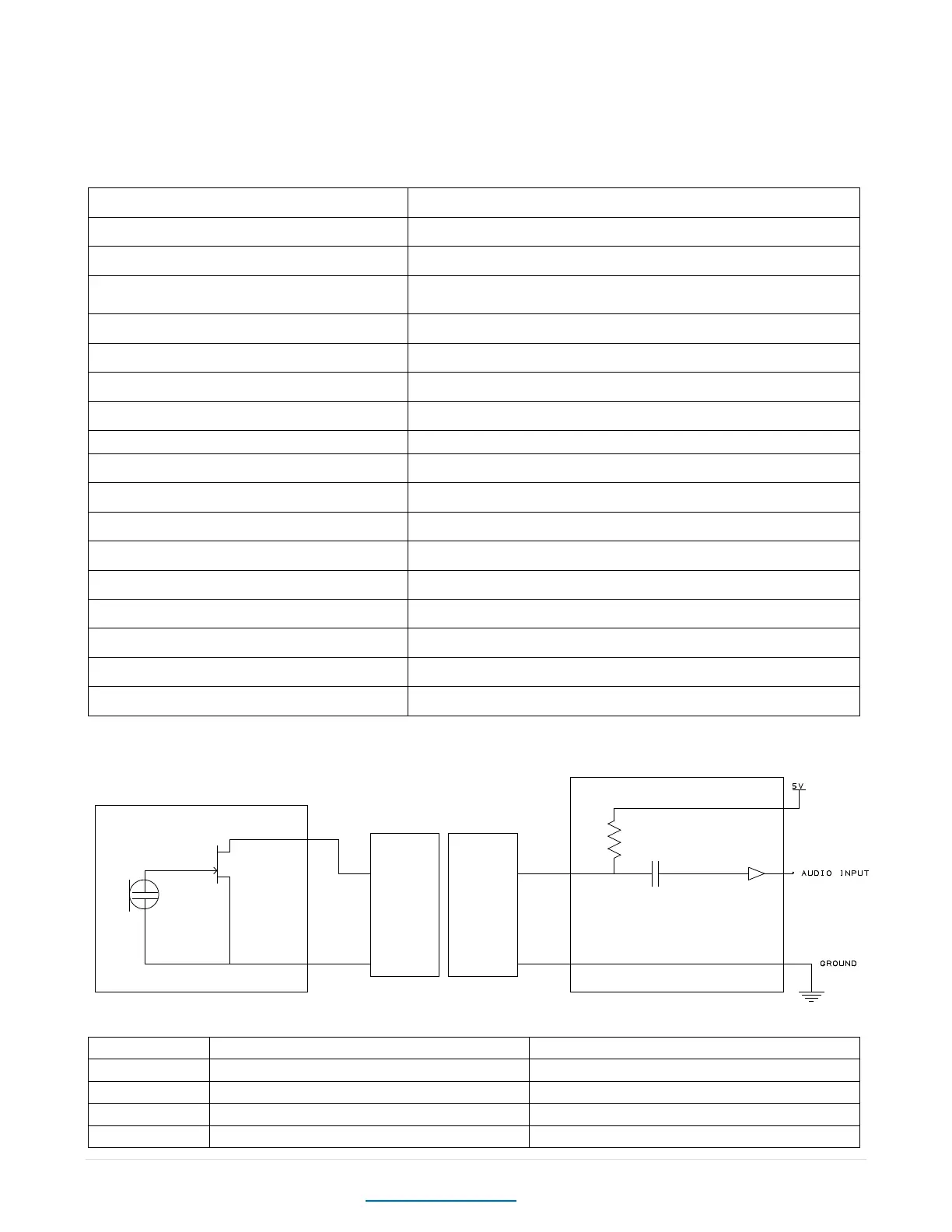

5.0 SPECIFICATIONS
Encryption
AES 256 Encryption
Audio Frequency Response
20 Hz 20KHz
Mic Offset Gain Range
-12 to 21 dB (in 1 dB steps)
Pre-amplifier Equivalent Input Noise (EIN)
System Gain Setting ≥ +20
-115 dBV, A-weighted, typical
Maximum Input Level
1 kHz at 1% THD, 3dBv (5.0V)
Input Impedance:
8.2K with 5V Mic Bias
Audio Input Connector
Single pin Lemo connector, Lemo part number PCS.01.250.DLLE24Y
Occupied Bandwidth
<200 kHz
Channel-to-Channel Spacing
Standard Mode - 350 KHz. High Density Mode - 125 KHz
Modulation Type
Shure Axient Digital Proprietary
RF Output Power
2mw, 10mw, 20mw (Avg)
Antenna Type
1/4 wave
Antenna Impedance
50 Ohm
Dimensions
35.0mm x 38.6mm x 6.0mm
Weight
13.55g
Housing
Machined Aluminum
Operating Temperature Range
-20°C to 50°C
Storage Temperature Range
-20°C to 45°C
5.1 INPUT CONNECTOR DIAGRAM
5.2 FREQUENCY BANDS AND TRANSMITTER RF POWER
Band
Frequency Range (MHz)
G56
470 - 636
G57
470 - 608
K55
606 694
X55
941 - 960
FET
CENTER
SHELL
PIN
CONNETOR
CENTER
SHELL
PIN
CONNETOR
MICROPHONE
QT- AD10 AUDIO IN PUT
1.0uF
8K
