68

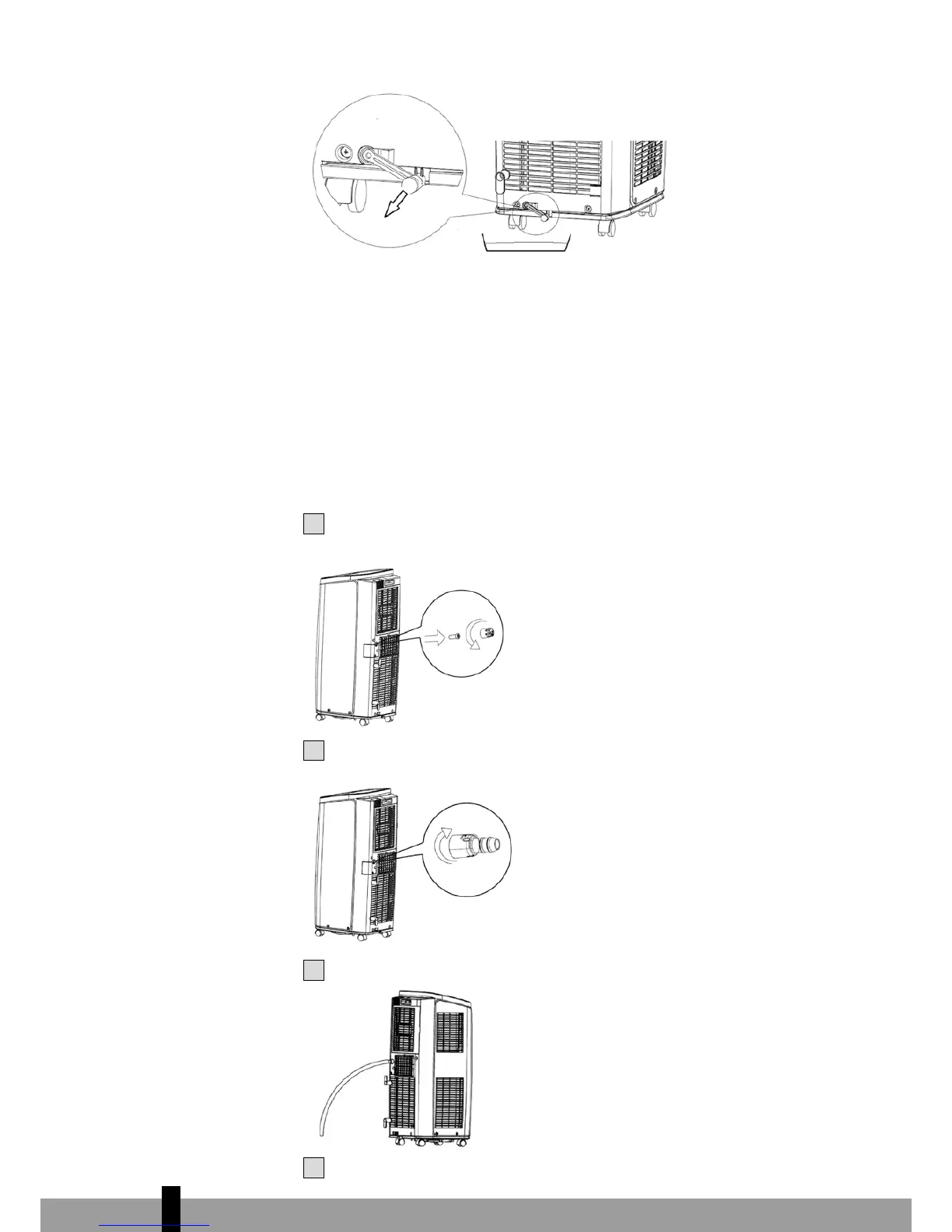

Illustration 13
Pour vidanger le bac de condensation inférieur, il est possible de raccorder un tuyau
permanent avec support. Pour le montage de ce tuyau, consulter le chapitre I.
I MONTAGE DES AUTRES PIÈCES FOURNIES
Montage de l’évacuation permanente du condensat
Lorsque le climatiseur est utilisé en mode déshumidification, un tuyau
d’évacuation du condensat doit être monté.
1
À l’arrière de l’unité, enlever le bouchon du bac de condensat en le faisant
tourner vers la gauche et enlever le bouchon de l’évacuation (voir illustration 14).
Illustration 14
2
Raccorder le raccord cannelé H (voir illustration 1) à cette évacuation (voir
illustration 15).
Illustration 15
3
Raccorder un tuyau d’eau (non fourni) au raccord cannelé (voir illustration 16).
Illustration 16
4
Veiller à ce que le tuyau de condensat soit raccordé à un bac de réception ou
3
68
