à un trou d’évacuation.
5

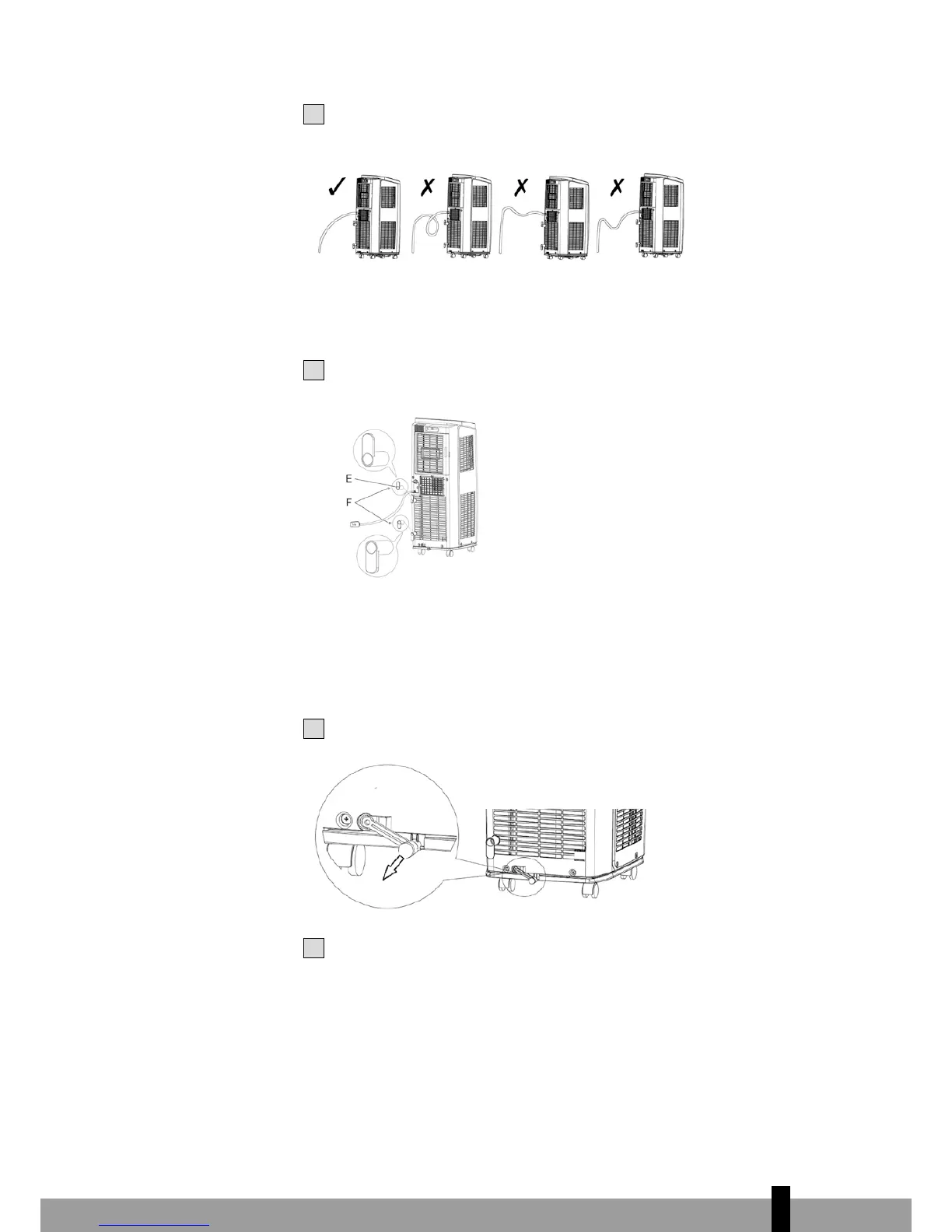

Veiller à ce que le tuyau d’évacuation ne traîne pas dans l’eau et s’écoule
toujours vers le bas (voir illustration 17).
Illustration 17
Montage des crochets de câble
1
Monter les crochets de câble fournis E à l’aide des vis F (voir illustration 1) à
l’arrière du climatiseur (voir illustration 18).
Illustration 18
Montage du tuyau de vidange avec porte-tuyau
Pour vidanger le condensat dans le bac de réception inférieur, un tuyau avec
support est fourni avec le climatiseur.
1
Enlever le bouchon en caoutchouc (voir illustration 19).
Illustration 19
2
Raccorder le tuyau fourni J (voir illustration 1) à la place du bouchon en
caoutchouc (voir illustration 20) et sertir le tuyau à l’aide de la pince I.
