10
• Oriente la salida del aire hacia una dirección que esté libre de obstáculos.
• Tenga en cuenta el peso del aparato.
• Si se construye un toldo sobre el módulo exterior para protegerlo de la luz solar directa o de la lluvia,
compruebe que no obstaculice la radiación térmica del condensador.

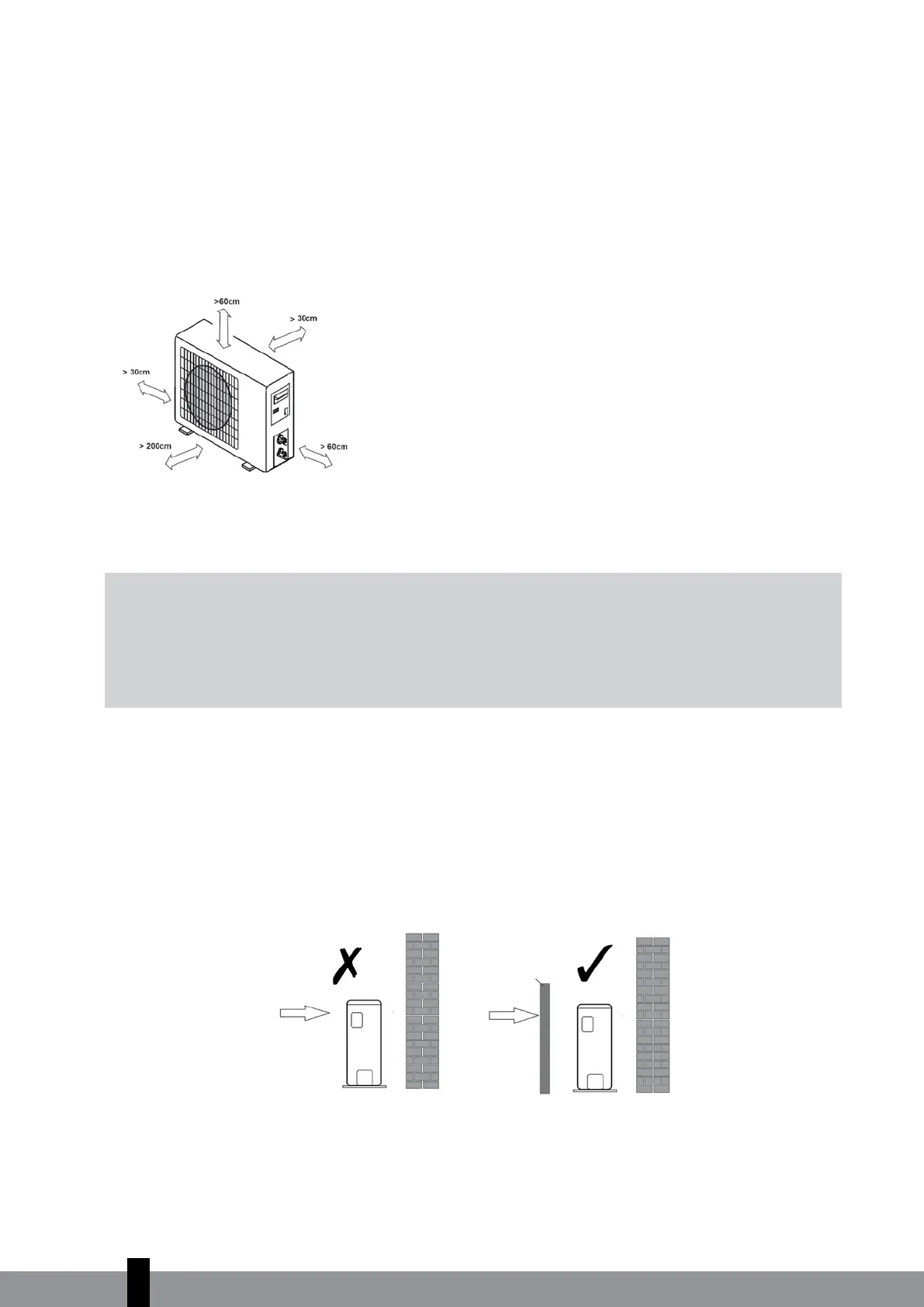

• Asegúrese de que el espacio libre en la parte trasera del módulo y en el lateral izquierdo sea de 30 cm
como mínimo. El espacio libre delante del aparato debe ser de 200 cm como mínimo, y en el lateral
de conexión (lateral derecho), un mínimo de 60 cm. (ver fig. 5)
• La unidad interior se debe poner a nivel.
Ilustración 5
• Al determinar la ubicación de las unidades interior y exterior deberá tener en cuenta los posibles
lugares de ubicación de la unidad exterior. Las unidades interior y exterior se deben acoplar mediante
tuberías y cables.
G
ATENCIÓN
Para los modelos SC 39xx: La longitud de las tuberías es 4 metros.
Para los modelos S 39xx: La longitud máxima de la tubería entre la unidad interior y la exterior es
15 metros. La diferencia máxima de altura entre la unidad interior y la exterior es 5 metros.
• No ponga animales, plantas ni otros obstáculos en el camino del flujo de entrada o salida de aire.
• Coloque siempre el aparato en un lugar de fácil acceso.
• Consulte y segue la normativa vigente sobre el montaje y la instalación de equipos de aire acondici-
onado.
• En caso de que el lugar de instalación esté expuesto a vientos fuertes, como en la costa, asegúrese de
que el ventilador funcione adecuadamente instalando la unidad longitudinalmente a lo largo de la
pared o utilizando un panel protector. Véase la imagen 6.
Ilustración 6
vientos
fuertes
vientos
fuertes
barrera
Incorrecta Correcta
• Si el módulo exterior se instala en el tejado o en paredes externas, puede producir ruidos y vibracio-
nes excesivas, y ser clasificado como instalación no apta para su mantenimiento.
• Procure que la unidad exterior se pueda fijar a una superficie estable
10
5
