5. DETERMINACIÓN DE LA UBICACIÓN DE LAS UNIDADES INTERIOR Y EXTERIOR
5.1 Determinación de la ubicación de las unidades interior S 39xx y SC
39xx
• No exponga el módulo interior al calor ni al vapor.
• Elija un lugar libre de obstáculos tanto delante como alrededor del aparato.
• Asegúrese de que el desagüe de condensación pueda tenderse de forma apropiada sin dejar de diri-
girse en todo momento hacia abajo.
• No instale el aparato cerca de una puerta.
• Asegúrese de que el aparato disponga de espacio libre a ambos lados de más de 12 cm.
• Utilice un detector de metales para evitar daños innecesarios a la pared.
• El módulo interior debe instalarse en la pared a una altura mínima de 2,3 metros del suelo.
• El módulo interior debe instalarse a una distancia mínima de 15 cm del techo. Véase ilustración 4.
• La unidad interior se debe poner a nivel.
• Al determinar la ubicación de las unidades interior y exterior deberá tener en cuenta los posibles
lugares de ubicación de la unidad exterior. Las unidades interior y exterior se deben acoplar mediante
tuberías y cables.
G
ATENCIÓN
Para los modelos SC 39xx: La longitud de las tuberías es 4 metros.
Para los modelos S 39xx: La longitud máxima de la tubería entre la unidad interior y la exterior es
15 metros. La diferencia máxima de altura entre la unidad interior y la exterior es 5 metros.

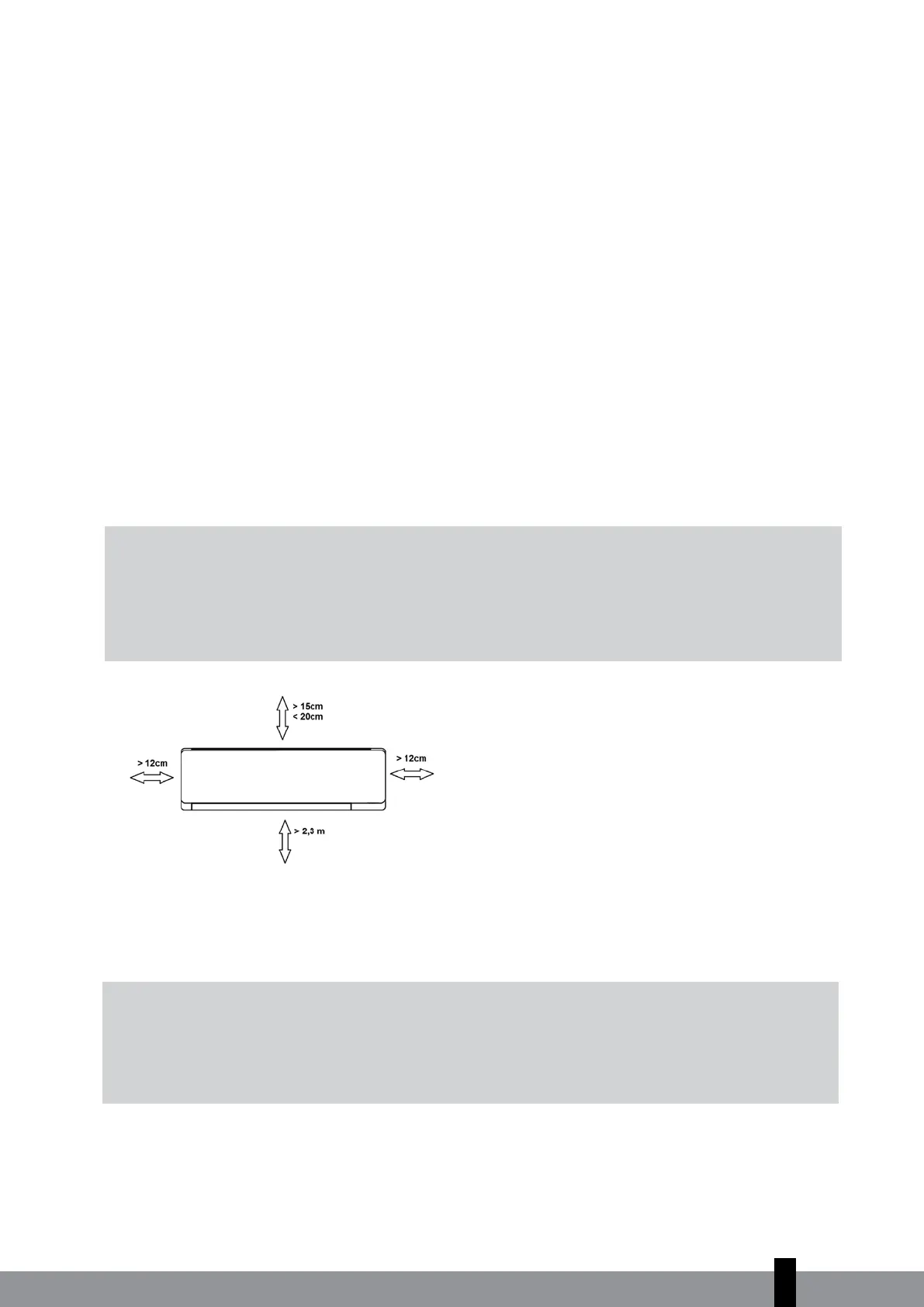

Ilustración 4
5.2 Determinación de la ubicación de las unidades exterior S 39xx y SC 39xx
• Instale el módulo exterior sobre una base rígida para evitar incrementar el nivel de ruido y vibraciones.
G
ATENCIÓN
Tenga en cuenta que el módulo exterior produce ruido mientras funciona, lo que podría
contravenir la normativa vigente. Es responsabilidad del usuario comprobar y cerciorarse de que
el equipo cumple por completo la legislación vigente.
5
