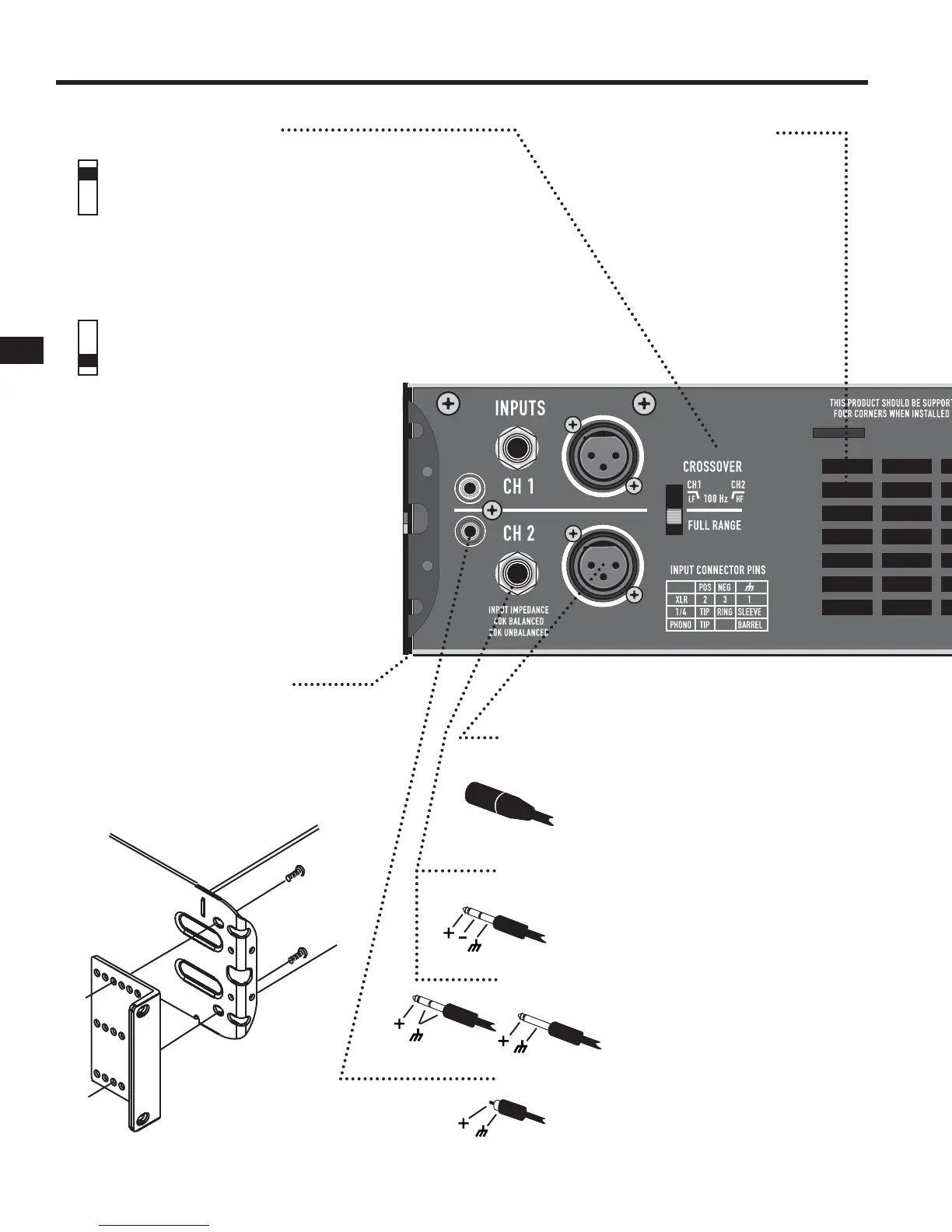

FUNKTIONSMERKMALE DER HINTEREN PLATTE
CROSSOVER-POSITION
Spaltet ein Vollbereichssignal zur Ansteuerung eines Subwoofers und einer
Top-Box auf. CH 1 empfängt die niedrigen Frequenzen (20-100 Hz) für den
Subwoofer. CH 2 empfängt Frequenzen im Bereich von 100 Hz bis 20 kHz
für die Versorgung eines Vollbereichslautsprechers. Beim Gebrauch des
CROSSOVER-Modus das Signal nur an CH 1 anschließen. Die NF- und
HF-Signale mit den beiden Verstärkungsreglern ausbalancieren (siehe
Frontplatte).
VOLLBEREICHSPOSITION
Für normalen 2-Kanal-Gebrauch mit Aktivierung aller Eingänge.
Crossover wird umgangen.
BEFESTIGUNG AN HINTEREN
MONTAGEWINKELN
Die hinteren Montagewinkel schützen die Isolierung
des am rückseitigen Anschluss eingesteckten Kabels
und stützen den Verstärker im Rack ab. Ein hinteres
Rack-Montagekit (Modell FG-000031-00, Doppelpack)
kann von der QSC Technical Services Group bezogen
werden.
ENTLÜFTUNGSÖFFNUNGEN
Die Entlüftungsöffnungen von
Behinderungen frei halten In einem
hinten offenen Rack einbauen.
EINGANGSANSCHLÜSSE
Pin 2 positiv, Pin 3 negativ, Pin 1 Abschirmung (Erde).
Für lange oder kurze Kabelstrecken – fi xiert oder häufi g
gewechselt – empfohlen. Die XLR- und TRS-Buchsen
jedes Kanals sind intern miteinander verbunden und
ermöglichen eine Durchführung
zum jeweils anderen Anschluss.
SYMMETRISCHE 1/4-ZOLL-TRS-EINGÄNGE
„Tip“ positiv, „Ring“ negativ, Muffenabschirmung (Erde).
Für lange oder kurze Kabelstrecken empfohlen, die häufi g
gewechselt werden.
ASYMMETRISCHE 1/4-ZOLL-TS-EINGÄNGE
Zum Anschließen asymmetrischer 1/4-Zoll-
Stecker für kurze Kabelstrecken. „Tip“ positiv,
Muffenabschirmung (Erde).
ASYMMETRISCHE PHONO-EINGÄNGE
„Tip“ positiv, Zylinderabschirmung (Erde). Empfohlen
für halbpermanente Anschlüsse an nahe gelegenen
Quellen im gleichen Rack. HINWEIS: Beim Gebrauch
dieser Eingänge sollten die TRS- und XLR-Eingänge nicht
verwendet werden.
SYMMETRISCHE XLR-EINGÄNGE
CROSSOVER-SCHALTER
