QSC PLD4/2

13
DE DE
TD-000368-04-A

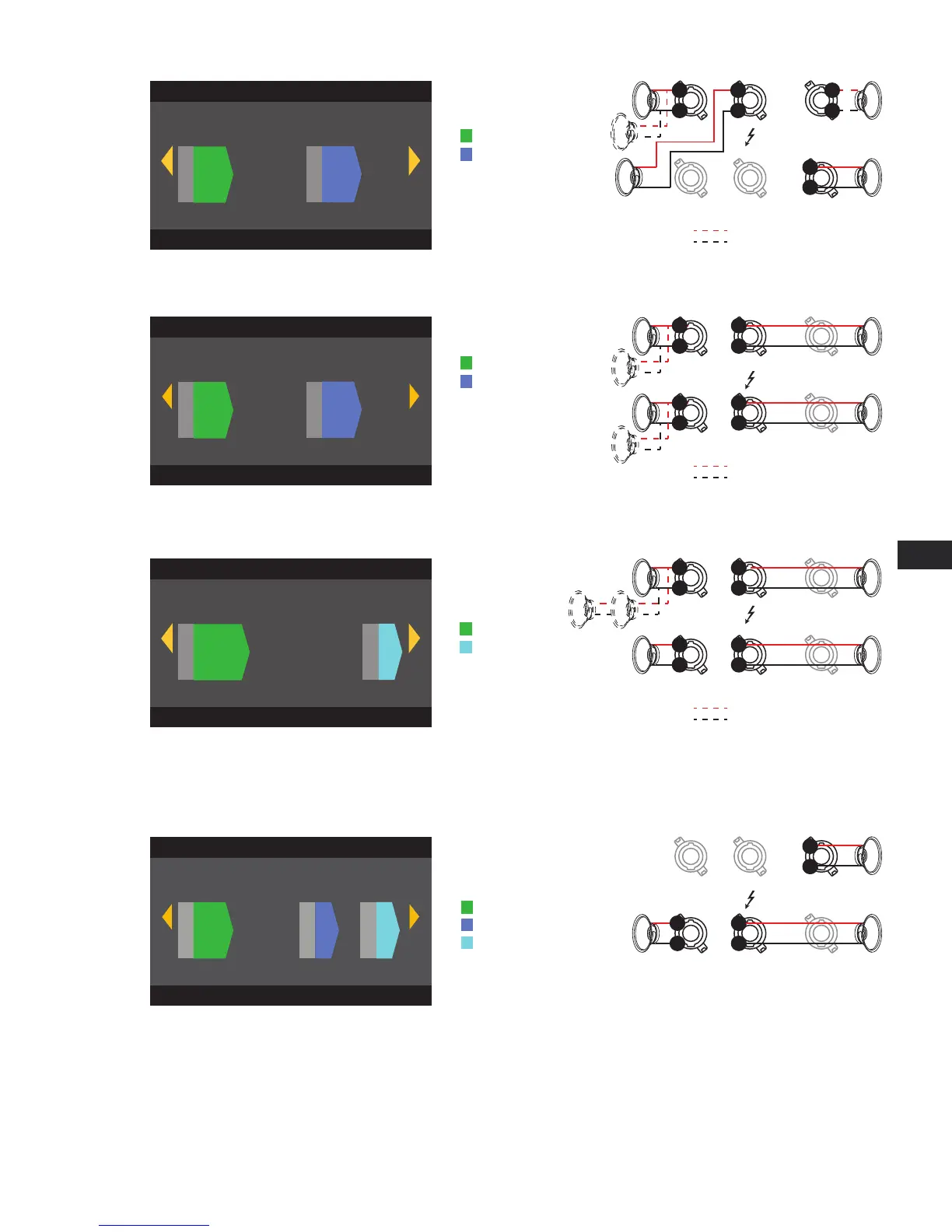

— Abbildung 17 —
F5: AB C+D
F5: AB C+D
AB Parallel
C+D Bridged
1
AB
3
C+D
The following are electrically
the same point
A (1+) and B (1+)
A (1-) and B (1-)
X (2+) and Y (1+)
X (2-) and Y (1-)
A B X
2+
2-
C D Y
1+
1-
1-
1+
1+
1-
= Subwoofer
= Mid Range
Optional
— Abbildung 18 —
F4: AB CD
F4: AB CD
AB Parallel
CD Parallel
The following are electrically
the same point
A (1+) and B (1+)
A (1-) and B (1-)
C (1+) and D (1+)
C (1-) and D (1-)
= Subwoofer
= Mid Range
1
AB
3
CD
Optional
A
C
B
D
X
Y
1+
1-
1+
1-
1+
1-
1+
1-
— Abbildung 19 —
F7: ABC D
F7: ABC D
1
ABC
4
D
ABC Parallel
D Single
The following are electrically
the same point
A (1+), B (1+), and C (1+)
A (1-), B (1-), and C (1-)
= Subwoofer
= High Range
Optional
A B X
1+
1-
C D Y
1+
1-
1+
1-
1+
1-
Drei-Kanal-Konfigurationen
— Abbildung 20 —
F3: Config - A+B C D
F3: Config - A+B C D
A+B Bridged
C Single
D Single
1
A+B
3
C
4
D
= Subwoofer
= Mid Range
A B X
C D Y
1+
1-
= High Range
1+
1-
1+
1-
AB parallel
C+D überbrückt
AB parallel
CD parallel
ABC parallel
D einfach
A+B überbrückt
C einfach
D einfach
Die folgenden sind elektrisch
der gleiche Punkt
A (1+) und B (1+)
A (1-) und B (1-)
X (2+) und Y (1+)
X (2-) und Y (1-)
Die folgenden sind elektrisch
der gleiche Punkt
A (1+) und B (1+)
A (1-) und B (1-)
C (1+) und D (1+)
C (1-) und D (1-)
Die folgenden sind elektrisch
der gleiche Punkt
A (1+), B (1+) und C (1+)
A (1-), B (1-) und C (1-)
= Subwoofer
= Subwoofer
= Subwoofer
= Subwoofer
= Mitteltonbereich
= Mitteltonbereich
= Hochtonbereich
= Mitteltonbereich
= Hochtonbereich
Optional
Optional
Optional
