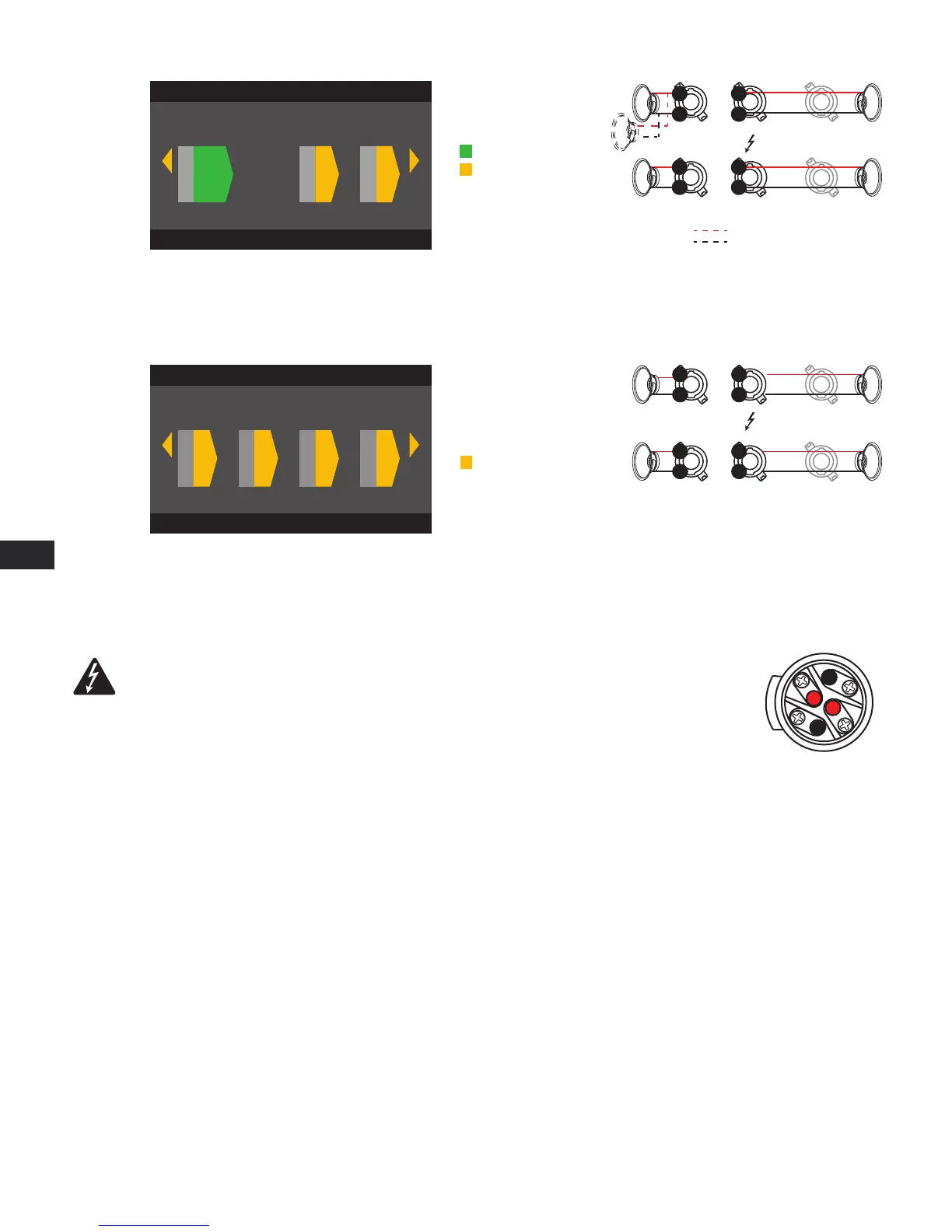

— Abbildung 21 —
F2: AB C D
F2: AB C D
AB Parallel
C Single
D Single
1
AB
3
C
4
D
The following are electrically
the same point
A (1+) and B (1+)
A (1-) and B (1-)
= Subwoofer
= Full Range
Optional
B X
A
1+
1-
D YC
1+
1-
1+
1-
1+
1-
Vier-Kanal-Konfiguration
— Abbildung 22 —
F1: A B C D
F1: A B C D
A Single
B Single
C Single
D Single
1 2
A B
3
C
4
D
A
C
= Full Range
B X
1+
1-
D Y
1+
1-
1+
1-
1+
1-
Anschließen der Lautsprecher
ACHTUNG!:
Wenn die Netzversorgung eingeschaltet ist, kann es an den Ausgangsklemmen auf
derckseite des Verstärkers zu gefährlichen Spannungen kommen. Ein Berühren dieser Kontakte
vermeiden. Vor dem Herstellen jeglicher Verbindungen den Netzstrom-Trennschalter ausschalten.
1. Den Hauptnetzschalter auf der Rückseite des Verstärkers ausschalten (OFF).
2. Die Lautsprecherkabel je nach Konfiguration des Verstärkers mit den NL4-Anschlusssteckern (Abbildung 23) verbinden.
Die Verdrahtungsdiagramme in Abbildung 14 bis einschl. Abbildung 22 beachten. Wenn Kanäle kombiniert werden,
empfiehlt QSC, zwischen Ausgangsklemmen, die sich an den gleichen elektrischen Punkten befinden, Steckbrücken
anzuschließen. Details hierzu finden Sie in Abbildung 14.
3. Die NL4-Anschlussstecker je nach Verstärkerkonfiguration mit den NL4-Anschlussbuchsen auf der Rückseite des Verstärkers verbinden.
Die folgende Tabelle zeigt, welche Stifte an welchem NL4 Sie für jeden Modus verwenden können. Wenn es für einen bestimmten Modus mehr als
einen Anschluss gibt, ermöglicht der PLD die Verwendung eines, aller oder einiger der verfügbaren Anschlüsse. Beispiel: Im ABCD-Parallelmodus
können Sie die Stifte 1+ und 1- von NL4 (A, B, C und D), (A oder B oder C oder D) oder (A und B) usw. verwenden; die Stifte sind alle parallel
geschaltet und elektrisch der gleiche Punkt. Wenn die Stifte elektrisch alle gleich sind, wird empfohlen, alle verfügbaren Stifte zu verwenden,
entweder mit Steckbrücken zwischen den Stiften oder durch direkte Verdrahtung mit jedem Lautsprecher.
— Abbildung 23 —
1+
1-
2-
2+
Male NL4 Wiring
AB parallel
C einfach
D einfach
A einfach
B einfach
C einfach
D einfach
Die folgenden sind elektrisch
der gleiche Punkt
A (1+) und B (1+)
A (1-) und B (1-)
= Subwoofer
= Volltonbereich
NL4-Buchsenverdrahtung
= Volltonbereich
Optional
