QSC PLD4/2

12
CH CH
TD-000368-05-A
警告！： 当交流电源开启时，放大器后端的输出终端处可能会产生危险电压。务必保持警惕，请勿触碰这些
接触器。连接放大器之前请确保交流电源关闭。
重要信息： QSC 推荐您在电力终端的相同点位连接跳线。请参阅图14至图22。
1. 将交流电源开关调到ON。放大器在“运行”模式启动，或是上次关闭电源时的模式。
2. 按一下前面板的电源按钮后松开。按钮呈红色闪烁，放大器进入“全部静音”模式。
3. 选择适合您扬声器的配置，使用“撤销预配置”或“预配置向导”。
以下是 1-、2-、3-、4-通道输出的配置清单。虽然本清单并不详细，但能为您提供一些可用的方法以及如何进行输出线缆
连接。

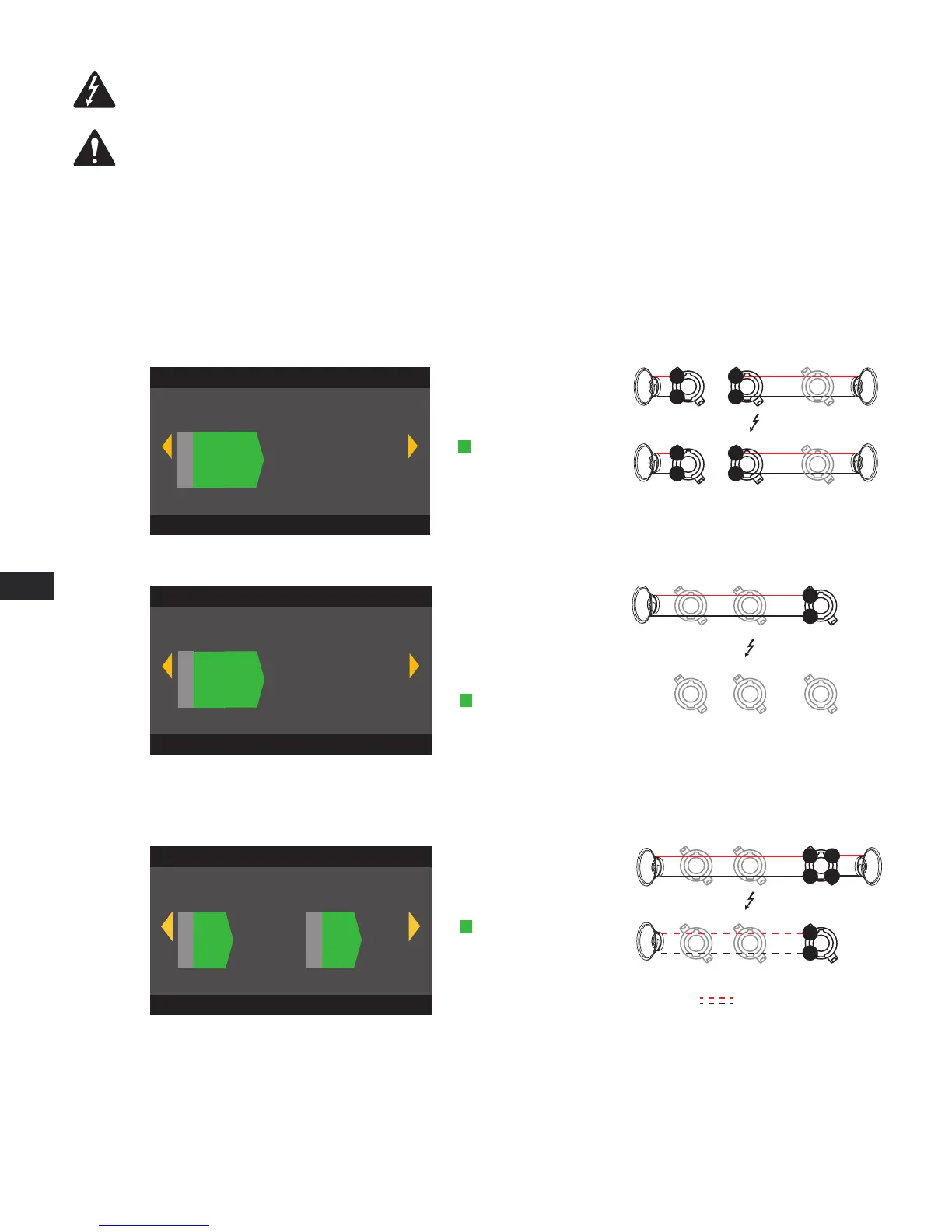

1-通道配置
—图14—
F9: ABCD
F9: ABCD
ABCD Parallel
1
ABCD
A
C
B
D
X
Y
1-
1+
1-
1+
1+
1-
1-
1+
The following are electrically
the same point
A. B, C, and D, (1+)
A, B, C, and D, (1-)
You can use any, or all of the
connectors A, B, C, and/or D.
= Subwoofer
—图15—
F8: AB+CD
F8: AB+CD
AB in Parallel
Bridged with
CD in Parallel
1
AB+CD
B XA
C D Y
= Subwoofer
1+
1-
2-通道配置
—图16—
F6: A+B C+D
F6: A+B C+D
A+B Bridged
C+D Bridged
The following are electrically
the same point
X (2+) and Y (1+)
X (2-) and Y (1-)
Optional
1
A+B
3
C+D
A B X
= Subwoofer
C D Y
1+
1-
2+
2-
1+
1-
ABCD 并联
A+B 桥接
C+D 桥接
并联的 AB 桥接
并联的 CD
以下在相同的电力点上
A、B、C 和 D (1+)
A、B、C 和 D (1-)
以下在相同的电力点上
X (2+) 和 Y (1+)
X (2-) 和 Y (1-)
您可以使用任意或全部的连接器
A、B、C 和 D。
= 亚低音扬声器
= 亚低音扬声器
= 亚低音扬声器
可选
