QSC PLD4/2

16
ES ES
TD-000368-02-A

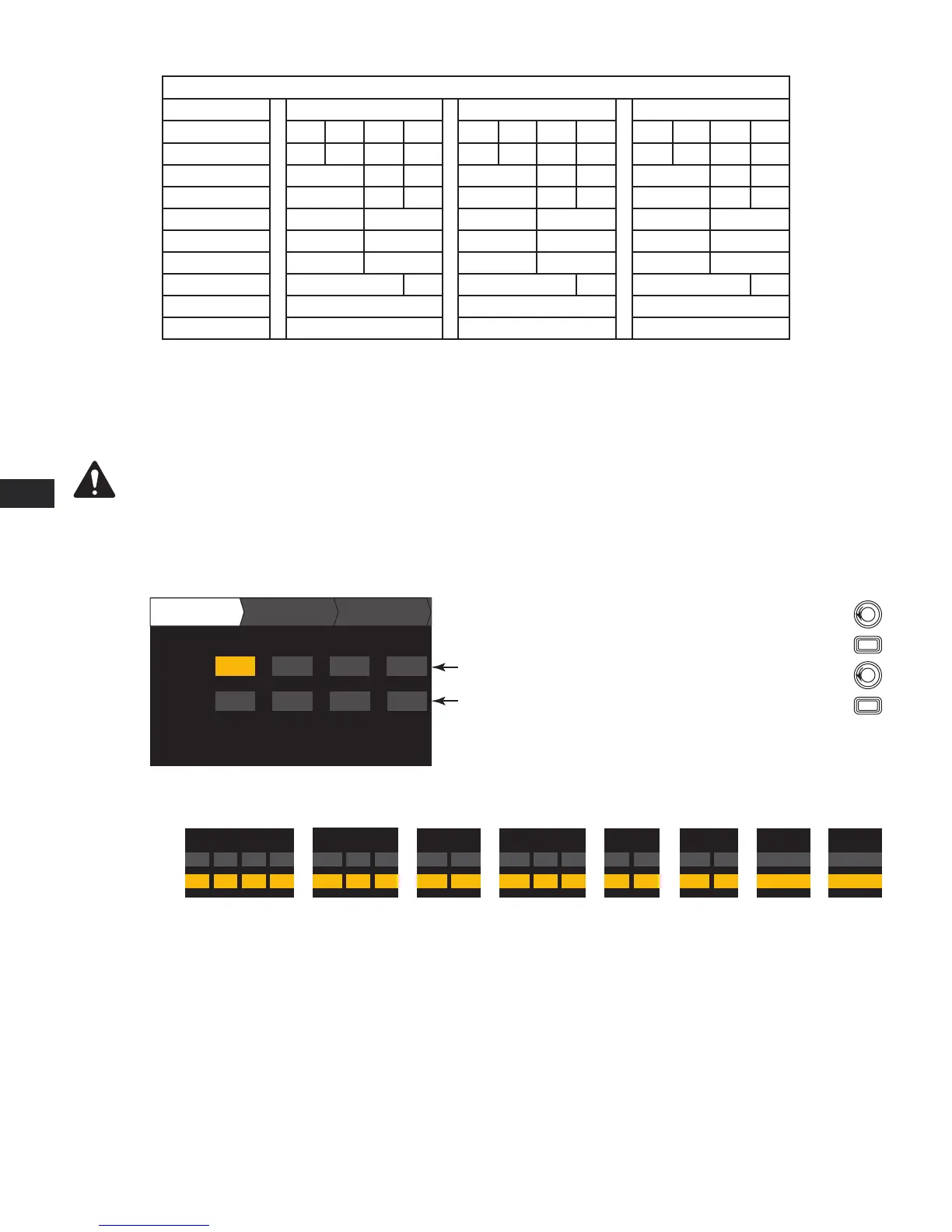

PLD 4.5 – Potencia total: 5000 W
8 Ω de carga 4 Ω de carga 2 Ω de carga
Configuración
A B C D A B C D A B C D
4 canales (A B C D) 1150 1150 1150 1150 1250 1250 1250 1250 625 625 625 625
3 canales (AB C D) 1200 1150 1150 2250 1250 1250 2100 625 625
3 canales (A+B C D) 2250 1150 1150 1150 1250 1250 625 625 625
2 canales (AB CD) 1200 1200 2250 2250 2100 2100
2 canales (AB C+D) 1200 2250 2250 1150 2100 625
2 canales (A+B C+D) 2250 2250 1150 1150 625 625
2 canales alt (ABC D) 1150 1150 2400 1250 4100 625
1 canal (ABCD) 1150 2300 4200
1 canal (AB+CD) 4200 4250 2250
— Tabla 3 —
Asistente para definir valores preestablecidos
NOTA: Los niveles de potencia que se muestran en este procedimiento se toman del modelo PLD4.3, a menos que se indique
lo contrario. El modelo PLD4.2 mostrará menos potencia y el modelo PLD4.5 mostrará más potencia.
HOME > PRESETS > PRESET WIZARD > ENTER (INICIO > VALORES PREESTABLECIDOS >
ASISTENTE PARA DEFINIR VALORES PREESTABLECIDOS > INTRO)
Paso 1 — Ajustar la impedancia y la potencia
OUTPUTS SPEAKERS SAVE
A B C D
Output:
8.0 - - - - - -
Imped:
625 - - - - - -
Power:
Remaining Power Available: 1875 W
Enter Load Profile (Impedance and Power)
Default = 8 Ω
Default = min. for amp
Adjust Impedance based on
the total loudspeaker load
connected to the channel.
Scroll to select (Imped or Power)
To edit, press
ENTER
Repeat for remaining
output channels
To confirm, press
ENTER
Turn to adjust parameter
Impedance and Power
are dynamically linked
for adjustments.
— Figura 25 —
Possible Output Mode Combinations using the Preset Wizard
Modes: A B = Separate Channels / A+B = Bridge Mode / AB = Parallel Mode
* Precentages are used to represent the power for different amplifier models.
- - -
B
25%
A
- - -
25%
D
- - -
25%
C
- - -
25%
AB
- - -
50%
D
- - -
25%
C
- - -
25%
CD
- - -
50%
AB
- - -
50%
A+B
- - -
50%
D
- - -
25%
C
- - -
25%
D
- - -
25%
ABC
- - -
75%
ABCD
- - -
100%
AB + CD
- - -
100%
A+B
- - -
50%
C+D
- - -
50%
*
Posibles combinaciones del modo de salida utilizando el asistente para definir valores preestablecidos
Modos: A B = Canales separados / A+B = Modo puenteado / AB = Modo paralelo
* Los porcentajes se utilizan para representar la potencia para diferentes modelos de amplificador.
Ajuste la impedancia en función
de la base de carga total de
altavoces conectada al canal.
Desplácese para seleccionar
(impedancia o potencia)
Para editar, presione
Gire para ajustar el parámetro
Para confirmar, presione
Repita para los canales de
salida restantes
La impedancia y la potencia
están enlazadas dinámicamente
para los ajustes.
Valor predeterminado = 8 Ω
Valor predeterminado =
mín. para amp
