QSC PLD4/2

15
ES ES
TD-000368-02-A
Modo
NL4 Separado AB en paralelo ABC en paralelo ABCD en
paralelo
A
Canal A 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Canal B 2+ / 2-
1
B
1+ / 1- 1+ / 1- 1+ / 1- 1+ / 1-
CD en paralelo
C
Canal C 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Canal D 2+ / 2-
1
D
1+ / 1- 1+ / 1- 1+ / 1-
A+B
puenteado
C+D
puenteado
AB+CD
puenteado
X
1+ / 1- 2+ / 2-
1
1+ / 1-
Y
1+ / 1-
— Tabla 1 —
1 Para operación Bi-Amp.
Alimentación de CA encendida
Después de conectar las salidas a los altavoces, puede encender el amplificador.
1. Asegúrese de que los ajustes de ganancia de salida para todos los dispositivos de fuentes de audio (reproductores de CD, mezcladores,
instrumentos, etc.) se encuentren en la salida más baja (máxima atenuación).
2. Encienda todas las fuentes de audio.
3. Coloque el interruptor eléctrico del suministro eléctrico principal de CA, en la parte posterior del amplificador, en la posición ON (ENCENDIDO).
El amplificador arranca en el estado en el que se encontraba cuando se quitó el suministro eléctrico.
4. Puede ahora subir las salidas de sus fuentes de audio.
Cuadros de distribución de potencia
Los cuadros siguientes muestran la máxima salida de potencia para cada canal en cada configuración, y bajo cargas diferentes.
PLD 4.3 — Potencia total: 2500 W
8 Ω de carga 4 Ω de carga 2 Ω de carga
Configuración
A B C D A B C D A B C D
4 canales (A B C D) 625 625 625 625 650 650 650 650 600 600 600 600
3 canales (AB C D) 1000 625 625 1200 650 650 1200 600 600
3 canales (A+B C D) 1250 625 625 1150 650 650 625 600 600
2 canales (AB CD) 1000 1000 1200 1200 1200 1200
2 canales (AB C+D) 1000 1250 1200 1150 1200 625
2 canales (A+B C+D) 1250 1250 1150 1150 625 625
2 canales alt (ABC D) 1100 625 2000 650 2500 600
1 canal (ABCD) 1100 2100 2500
1 canal (AB+CD) 2500 2370 2230
— Tabla 2 —

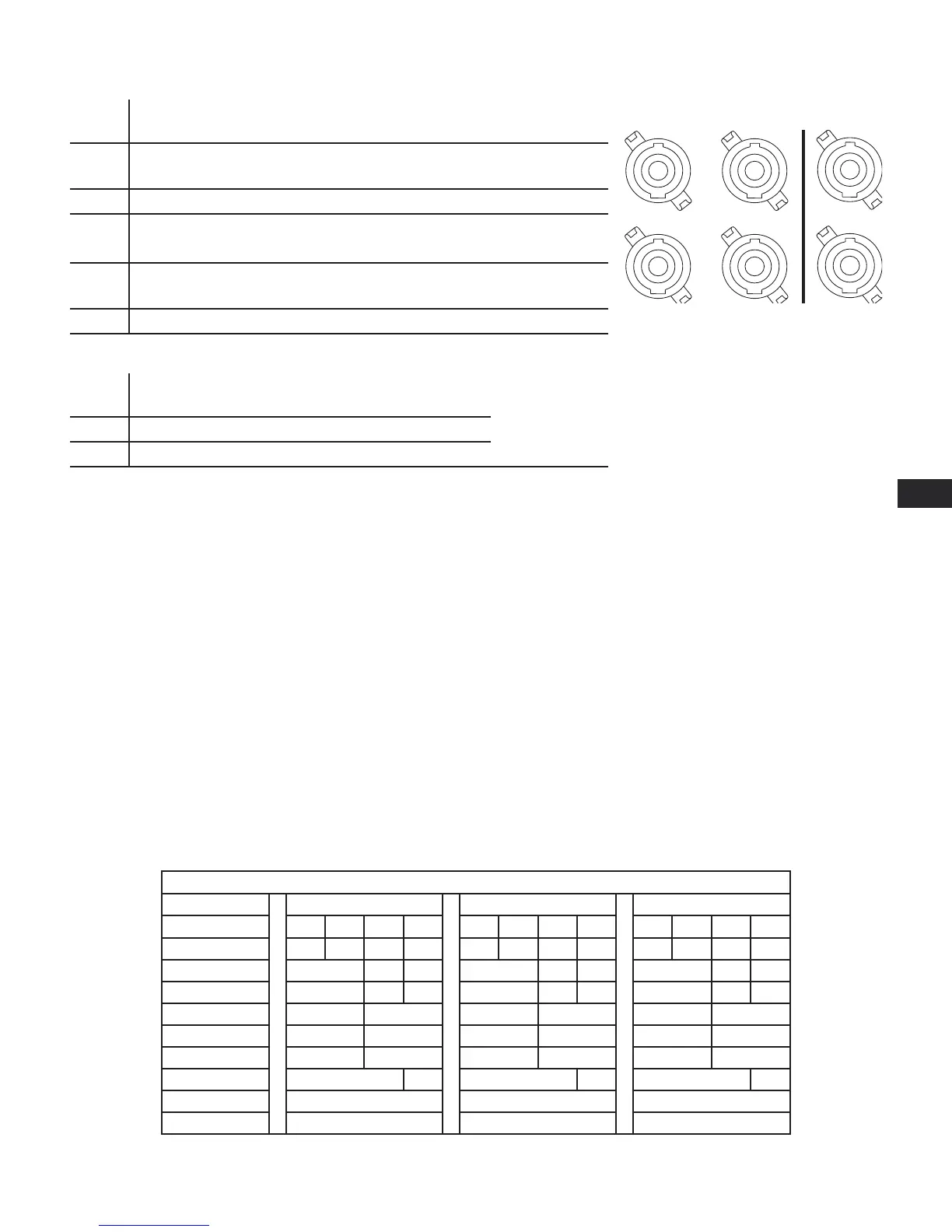

— Figura 24 —
A
C
B
D
X
Y
Standard Bridged
Output Connectors
Conectores de salida
Estándar Puenteado
