QSC PLD4/2

14
ES ES
TD-000368-02-A

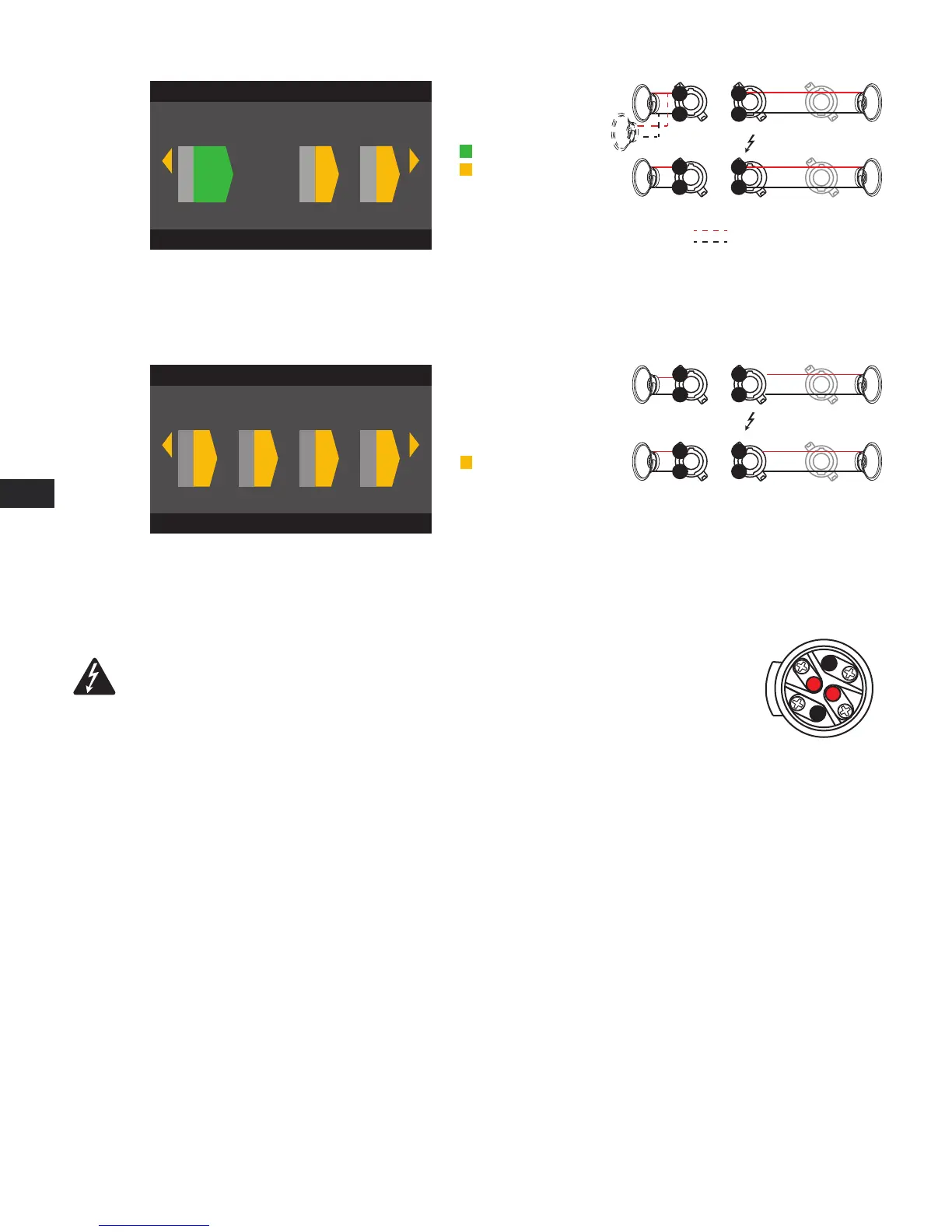

— Figura 21 —
F2: AB C D
F2: AB C D
AB Parallel
C Single
D Single
1
AB
3
C
4
D
The following are electrically
the same point
A (1+) and B (1+)
A (1-) and B (1-)
= Subwoofer
= Full Range
Optional
B X
A
1+
1-
D YC
1+
1-
1+
1-
1+
1-
Configuración de cuatro canales
— Figura 22 —
F1: A B C D
F1: A B C D
A Single
B Single
C Single
D Single
1 2
A B
3
C
4
D
A
C
= Full Range
B X
1+
1-
D Y
1+
1-
1+
1-
1+
1-
Conectar los altavoces
¡ADVERTENCIA!: Cuando la alimentación de CA está activada, es posible que exista un voltaje
peligroso en los terminales de salida en la parte posterior del amplificador. Tenga cuidado de no tocar
estos contactos. Apague el interruptor de desconexión de la línea de alimentación eléctrica principal de
CA antes de hacer ninguna conexión.
1. Coloque el interruptor eléctrico del suministro eléctrico principal de CA, en la parte posterior del amplificador,
en la posición OFF (APAGADO).
2. Conecte el cableado del altavoz a los conectores NL4 macho (Figura 23) según sea necesario para la configuración del amplificador. Consulte
la Figura 14 a la Figura 22 para ver los diagramas de cableado. Al combinar canales, QSC recomienda que conecte puentes entre los terminales
de salida que representen un mismo punto eléctricamente. Consulte la Figura 14 para conocer los detalles pertinentes.
3. Conecte los conectores NL4 macho a los conectores NL4 hembra, en la parte posterior del amplificador, según la configuración del amplificador.
La tabla siguiente muestra cuáles patillas en cuáles NL4 puede utilizar para cada modo. Donde haya más de un conector para un modo dado, el PLD
le permite utilizar uno, todos o algunos de los conectores disponibles. Por ejemplo, en el modo ABCD Parallel (ABCD en paralelo), puede utilizar las
patillas 1+ y 1- de NL4 (A, B, C y D), (A o B o C o D), o (A y B), y así sucesivamente; las patillas están todas en paralelo y eléctricamente representan
el mismo punto. Se recomienda que, donde las patillas sean eléctricamente las mismas, se utilicen todas las patillas disponibles, ya sea mediante
puentes entre patillas o mediante el cableado directo a cada altavoz.
— Figura 23 —
1+
1-
2-
2+
Male NL4 Wiring
AB en paralelo
C individual
D individual
A individual
B individual
C individual
D individual
Los siguientes representan
el mismo punto eléctricamente
A (1+) y B (1+)
A (1-) y B (1-)
= Subwoofer
= rango completo
Cableado NL4 macho
= rango completo
Opcional
