QSC PLD4.5

26
TD-000351-00-E
FR
Entrées
— Figure 2 —
— Figure 3 —
1
3
2
Balanced
Inputs
1
Ground
3
Negative
2
Positive
— Figure 4 —
Unbalanced
Inputs
1+3
Ground
2
Positive
1
3
2

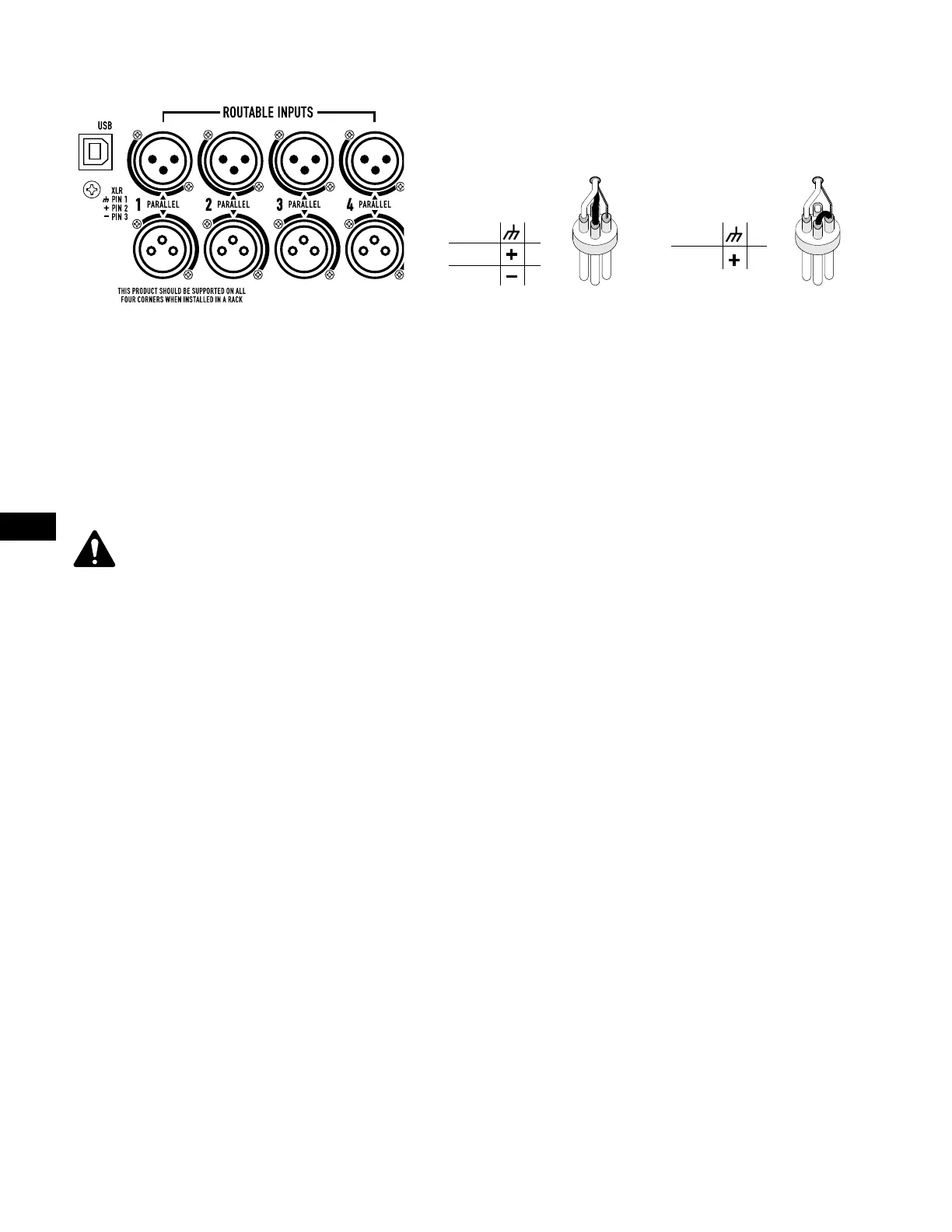

Quatre connecteurs XLR femelles libellés 1 à 4 fournissent les entrées audio aux amplificateurs PLD. Une entrée peut être branchée sur une ou
plusieurs sorties combinées. Il est possible d'utiliser une à quatre entrées. Les entrées sont de 10 kΩ équilibrées ou non équilibrées, avec une
sensibilité sélectionnable entre +4 ou +14 dBu. Il y a quatre connecteurs XLR mâles en parallèle avec les quatre connecteurs femelles. Les connecteurs
XLR mâles sont destinés à un branchement en guirlande sur les entrées des autres amplificateurs.
1. S'assurer que les appareils de source audio sont hors tension.
2. Brancher les connecteurs XLR de la source d'entrée sur les quatre connecteurs femelles XLR. (Figure 2)
REMARQUE : La série PLD a la capacité d'acheminer les entrées à différentes sorties. Veiller à ce que les branchements
effectués ici correspondent à la configuration de l'amplificateur.
