27
TD-000351-00-E
FR
Sorties

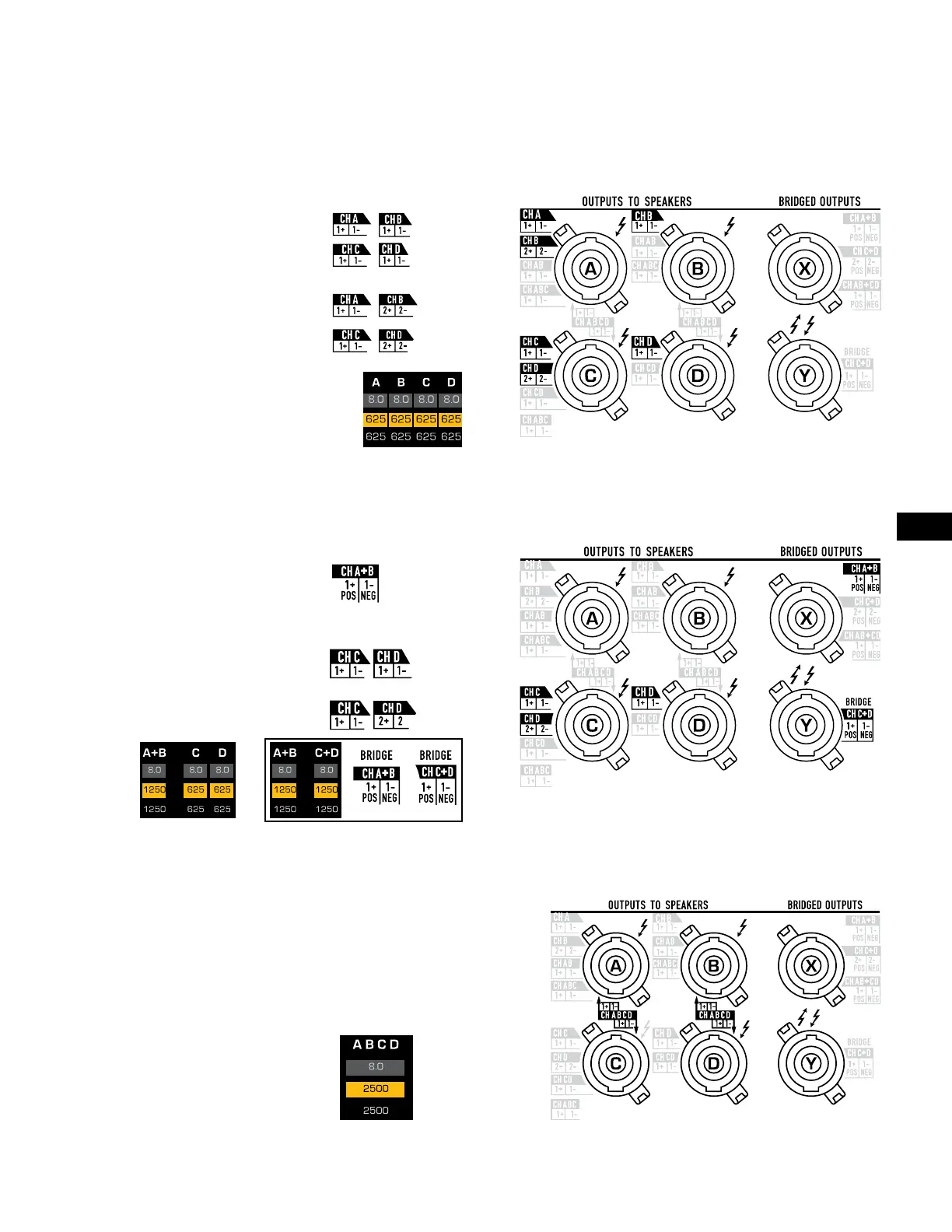

Les PLD amplificateurs ont quatre sorties configurables. L'utilisateur peut régler la puissance, combiner des sorties (pontées et parallèles) et ajuster le
DSP pour chaque sortie. Lorsque la configuration des sorties de l'amplificateur change, les connecteurs de sortie, contrôlés par des relais, changent en
conséquence. Utiliser les diagrammes de la Figure 7 à la Figure 5 comme référence de câblage des haut-parleurs.
Canaux séparés (A B C D)
— Figure 5 —
Pour quatre câbles séparés
Utiliser quatre câbles bifilaires, brancher sur :
1+/1- sur les connecteurs A à D
Pour un fonctionnement avec deux amplificateurs
Utiliser deux câbles quadrifilaires, brancher sur :
1+/1- pour Can. A et 2+/2- pour Can. B
sur le connecteur A
1+/1- pour Can. C et 2+/2- pour Can. D
sur le connecteur C
Canaux pontés (A+B) et séparés (C D)
— Figure 6 —
Pour A+B (pontés)
Utiliser un câble bifilaire, brancher sur :
1+/1- sur le connecteur X
Pour C et D (séparés)
Utiliser deux câbles bifilaires, brancher sur :
1+/1- pour Can. C sur le connecteur C
1+/1- pour Can. D sur le connecteur D
Pour un fonctionnement avec deux amplificateurs
, utiliser un câble quadrifilaire, brancher sur :
1+/1- pour Can. C sur le connecteur C
2+/2- pour Can. D sur le connecteur C
Canaux parallèles (ABCD)
— Figure 7 —
Pour plusieurs haut-parleurs
Pleine puissance pour plusieurs haut-parleurs en parallèle
Utiliser quatre câbles bifilaires maximum, brancher sur :
1+/1- sur les connecteurs A à D
Pour un haut-parleur
Pleine puissance vers un haut-parleur
Utiliser un câble bifilaire, brancher sur :
1+/1- sur le connecteur A, B, C ou D
