Branchement des haut-parleurs
AVERTISSEMENT ! :
Lorsque l'appareil est sous tension, il existe un risque de tension dangereuse aux
bornes de sortie à l'arrière de l'amplificateur. Veiller à ne pas toucher ces contacts. Couper le secteur au
niveau de l'interrupteur général avant d'effectuer le moindre branchement.
1. Placer l'interrupteur d'alimentation POWER à l'arrière de l'amplificateur en position OFF.
2. Brancher le câblage du haut-parleur sur les connecteurs NL4 mâles (Figure 8) si nécessaire pour la configuration de
l'amplificateur. Pour les diagrammes de câblage, voir la Figure 5 à la Figure 7. Si l'utilisateur combine les canaux, QSC
lui recommande de connecter les cavaliers entre des bornes de sortie électriquement identiques. Pour des détails, voir
le Tableau 1.
3. Relier les connecteurs NL4 aux connecteurs NL4 femelles, à l'arrière de l'amplificateur, conformément à sa configuration.
Le tableau suivant montre quelles broches utiliser pour chaque NL4 selon le mode. Quand il y a plus d'un connecteur pour un mode donné, le PLD
permet d'utiliser un, certains ou tous les connecteurs disponibles. Par exemple, en mode ABCD parallèle, les broches 1+ et 1- de NL4 (A, B, C et D), (A, B,
C ou D) ou (A et B), etc. sont disponibles ; les broches sont toutes en parallèle et électriquement identiques. Lorsque les broches sont électriquement
identiques, il est recommandé d'utiliser toutes celles qui sont disponibles que ce soit en les pontant ou en les branchant directement sur chaque haut-
parleur.
Mode
NL4 Séparé AB parallèle ABC parallèle ABCD parallèle
A
Can. A 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Can. B 2+ / 2-
1
B
1+ / 1- 1+ / 1- 1+ / 1- 1+ / 1-
CD parallèle
C
Can. C 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Can. D 2+ / 2-
1
D
1+ / 1- 1+ / 1- 1+ / 1-
A+B ponté C+D ponté AB+CD ponté
X
1+ / 1- 2+ / 2-
1
1+ / 1-
Y
1+ / 1-
— Tableau 1 —
3 Pour un fonctionnement avec deux amplificateurs.

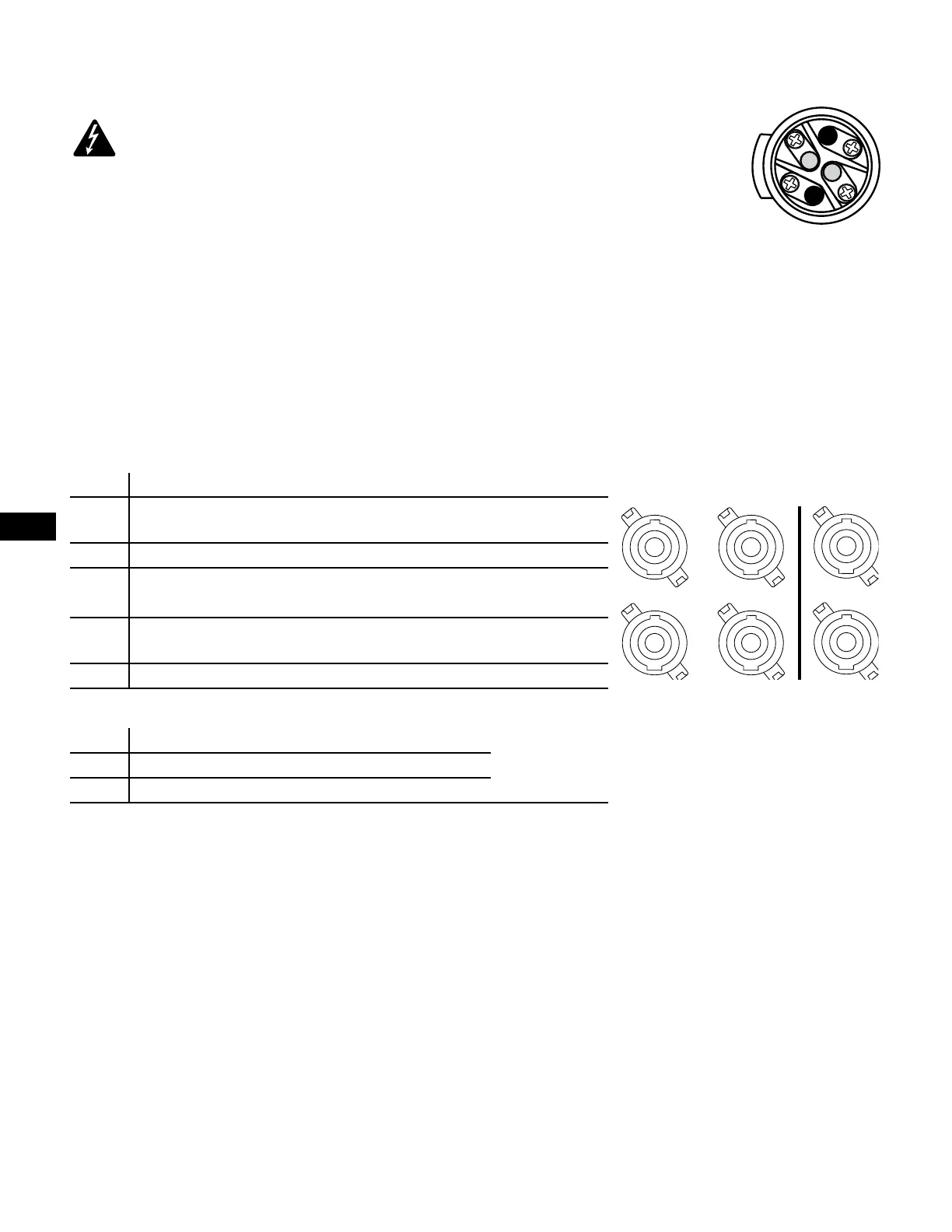

— Figure 8 —
1+
1-
2-
2+
Câblage NL4 mâle
— Figure 9 —
A
C
B
D
X
Y
Standard Bridged
Output Connectors
