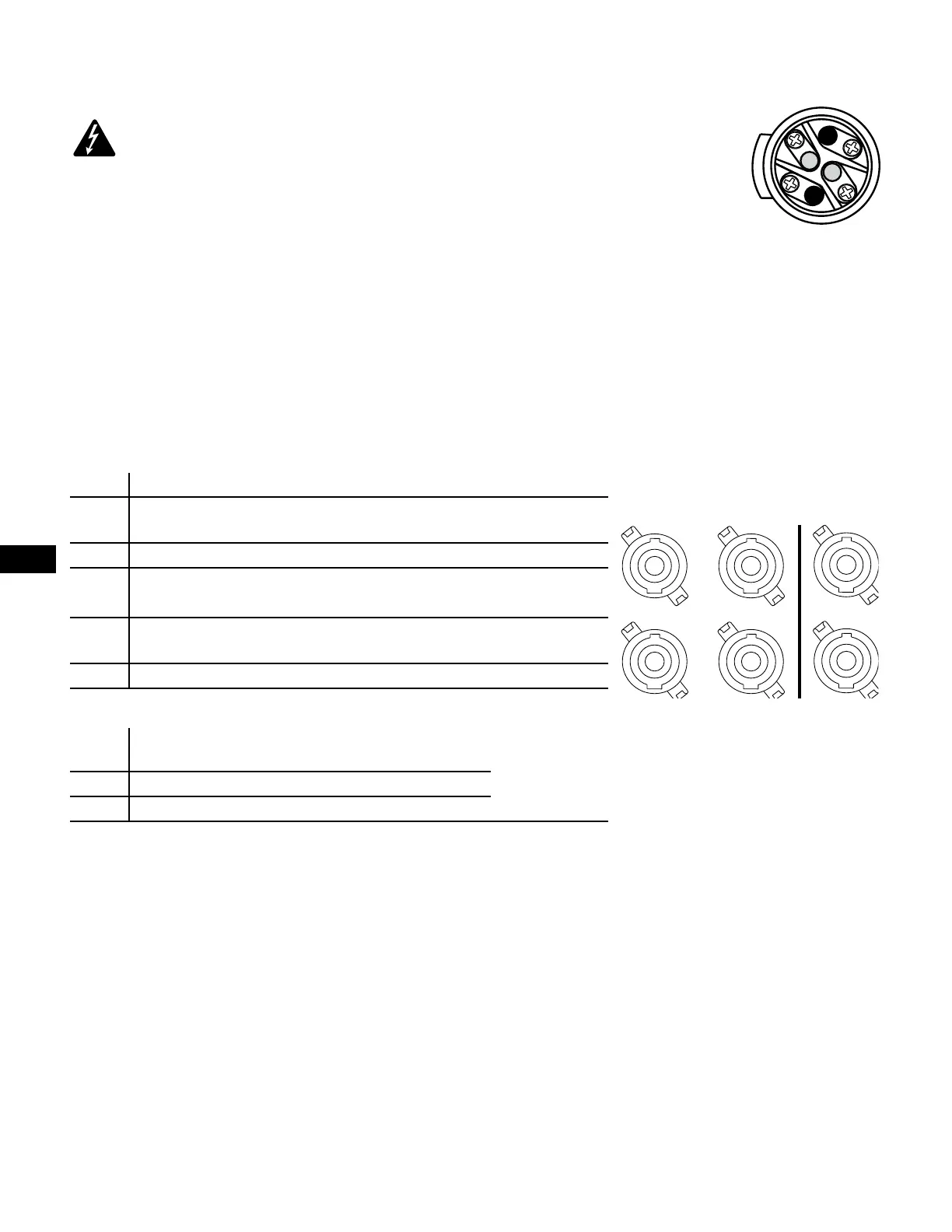

Anschließen der Lautsprecher
ACHTUNG!
Wenn die Netzversorgung eingeschaltet ist, kann es an den Ausgangsklemmen auf
der Rückseite des Verstärkers zu gefährlichen Spannungen kommen. Ein Berühren dieser Kontakte
vermeiden. Vor dem Herstellen jeglicher Verbindungen den Netzstrom-Trennschalter ausschalten.
1. Den Hauptnetzschalter auf der Rückseite des Verstärkers ausschalten (OFF).
2. Die Lautsprecherkabel je nach Konfiguration des Verstärkers mit den NL4-Anschlusssteckern (Abb. 8) verbinden.
Die Anschlussdiagramme in Abb. 5 bis Abb. 7 beachten. Wenn Kanäle kombiniert werden, empfiehlt QSC, zwischen
Ausgangsklemmen, die sich an den gleichen elektrischen Punkten befinden, Steckbrücken anzuschließen. Details hierzu
sind in Tabelle 1 enthalten.
3. Die NL4-Anschlussstecker je nach Verstärkerkonfiguration mit den NL4-Anschlussbuchsen auf der Rückseite des Verstärkers verbinden.
Die folgende Tabelle zeigt, welche Stifte an welchem NL4 Sie für jeden Modus verwenden können. Wenn es für einen bestimmten Modus mehr als
einen Anschluss gibt, ermöglicht der PLD die Verwendung eines, aller oder einiger der verfügbaren Anschlüsse. Beispiel: Im ABCD-Parallelmodus
können Sie die Stifte 1+ und 1- von NL4 (A, B, C und D), (A oder B oder C oder D) oder (A und B) usw. verwenden; die Stifte sind alle parallel
geschaltet und elektrisch der gleiche Punkt. Wenn die Stifte elektrisch alle gleich sind, wird empfohlen, alle verfügbaren Stifte zu verwenden, entweder
mit Steckbrücken zwischen den Stiften oder durch direkte Verdrahtung mit jedem Lautsprecher.
Modus
NL4 Separat AB parallel ABC parallel ABCD parallel
A
Kan. A 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Kan. B 2+ / 2-
1
B
1+ / 1- 1+ / 1- 1+ / 1- 1+ / 1-
CD parallel
C
Kan. C 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Kan. D 2+ / 2-
1
D
1+ / 1- 1+ / 1- 1+ / 1-
A+B
überbrückt
C+D
überbrückt
AB+CD
überbrückt
X
1+ / 1- 2+ / 2-
1
1+ / 1-
Y
1+ / 1-
— Tabelle 1 —
4 Für Bi-Amping-Betrieb.
— Abb. 8 —
1+
1-
2-
2+
NL4-Steckerverdrahtung
— Abb. 9 —
A
C
B
D
X
Y
Standard Bridged
