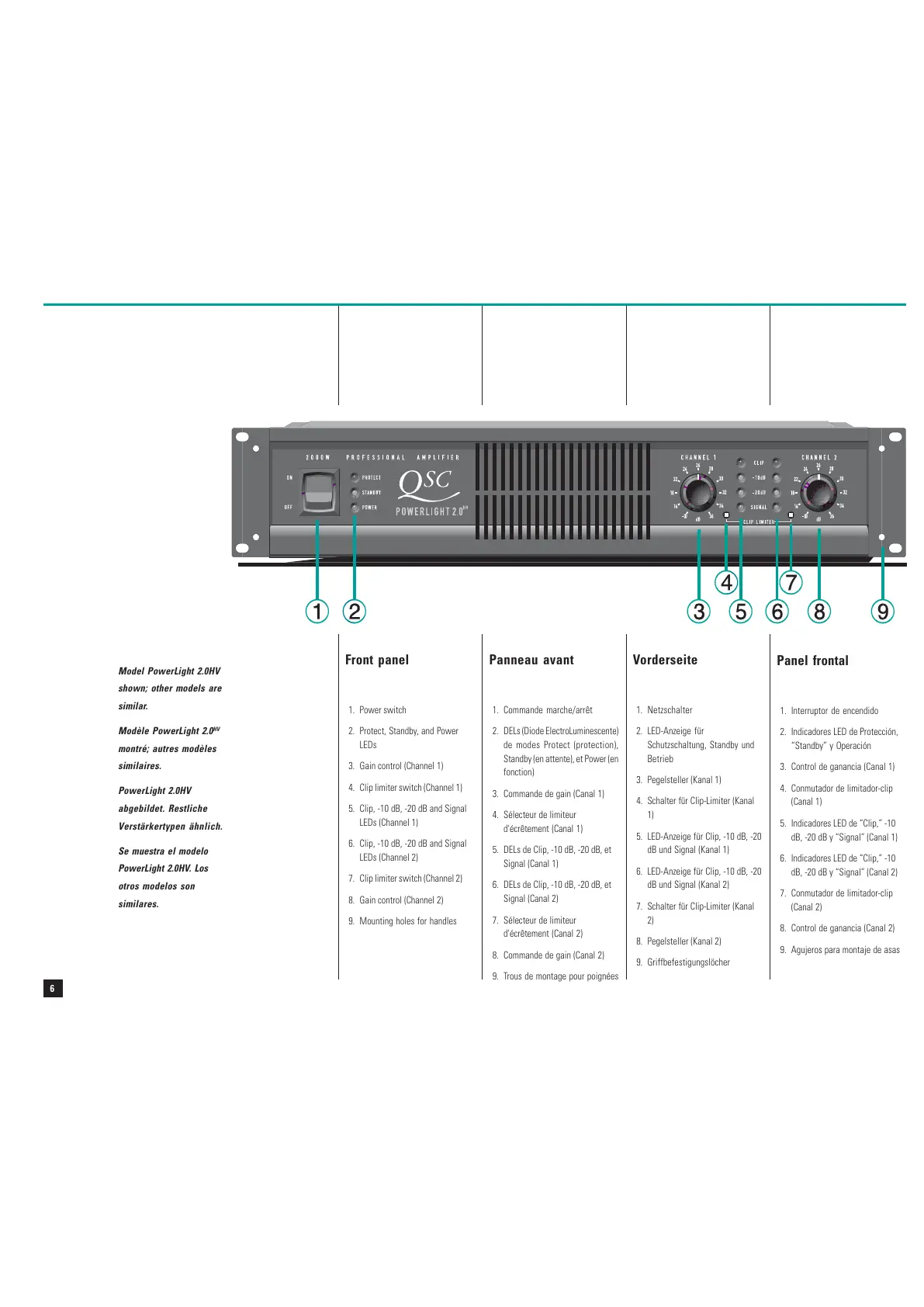

Front panel
1. Power switch
2. Protect, Standby, and Power
LEDs
3. Gain control (Channel 1)
4. Clip limiter switch (Channel 1)
5. Clip, -10 dB, -20 dB and Signal
LEDs (Channel 1)
6. Clip, -10 dB, -20 dB and Signal
LEDs (Channel 2)
7. Clip limiter switch (Channel 2)
8. Gain control (Channel 2)
9. Mounting holes for handles
Panel frontal
1. Interruptor de encendido
2. Indicadores LED de Protección,
“Standby” y Operación
3. Control de ganancia (Canal 1)
4. Conmutador de limitador-clip
(Canal 1)
5. Indicadores LED de “Clip,” -10
dB, -20 dB y “Signal” (Canal 1)
6. Indicadores LED de “Clip,” -10
dB, -20 dB y “Signal” (Canal 2)
7. Conmutador de limitador-clip
(Canal 2)
8. Control de ganancia (Canal 2)
9. Agujeros para montaje de asas
Panneau avant
1. Commande marche/arrêt
2. DELs (Diode ElectroLuminescente)
de modes Protect (protection),
Standby (en attente), et Power (en
fonction)
3. Commande de gain (Canal 1)
4. Sélecteur de limiteur
d'écrêtement (Canal 1)
5. DELs de Clip, -10 dB, -20 dB, et
Signal (Canal 1)
6. DELs de Clip, -10 dB, -20 dB, et
Signal (Canal 2)
7. Sélecteur de limiteur
d'écrêtement (Canal 2)
8. Commande de gain (Canal 2)
9. Trous de montage pour poignées
Vorderseite
1. Netzschalter
2. LED-Anzeige für
Schutzschaltung, Standby und
Betrieb
3. Pegelsteller (Kanal 1)
4. Schalter für Clip-Limiter (Kanal
1)
5. LED-Anzeige für Clip, -10 dB, -20
dB und Signal (Kanal 1)
6. LED-Anzeige für Clip, -10 dB, -20
dB und Signal (Kanal 2)
7. Schalter für Clip-Limiter (Kanal
2)
8. Pegelsteller (Kanal 2)
9. Griffbefestigungslöcher
Model PowerLight 2.0HV
shown; other models are
similar.
Modèle PowerLight 2.0
HV
montré; autres modèles
similaires.
PowerLight 2.0HV
abgebildet. Restliche
Verstärkertypen ähnlich.
Se muestra el modelo
PowerLight 2.0HV. Los
otros modelos son
similares.
