Dirija el conducto adecuado
para que todas las partes de
este lleguen al borde del
agujero troquelado
Luego de retirar el
troquelado
Use la arandela (Grainger # 4DAX6)
entre el accesorio del conducto y la
carcasa trasera si la conexión del
conducto interfiere con la batería.
Figura-3
página 2

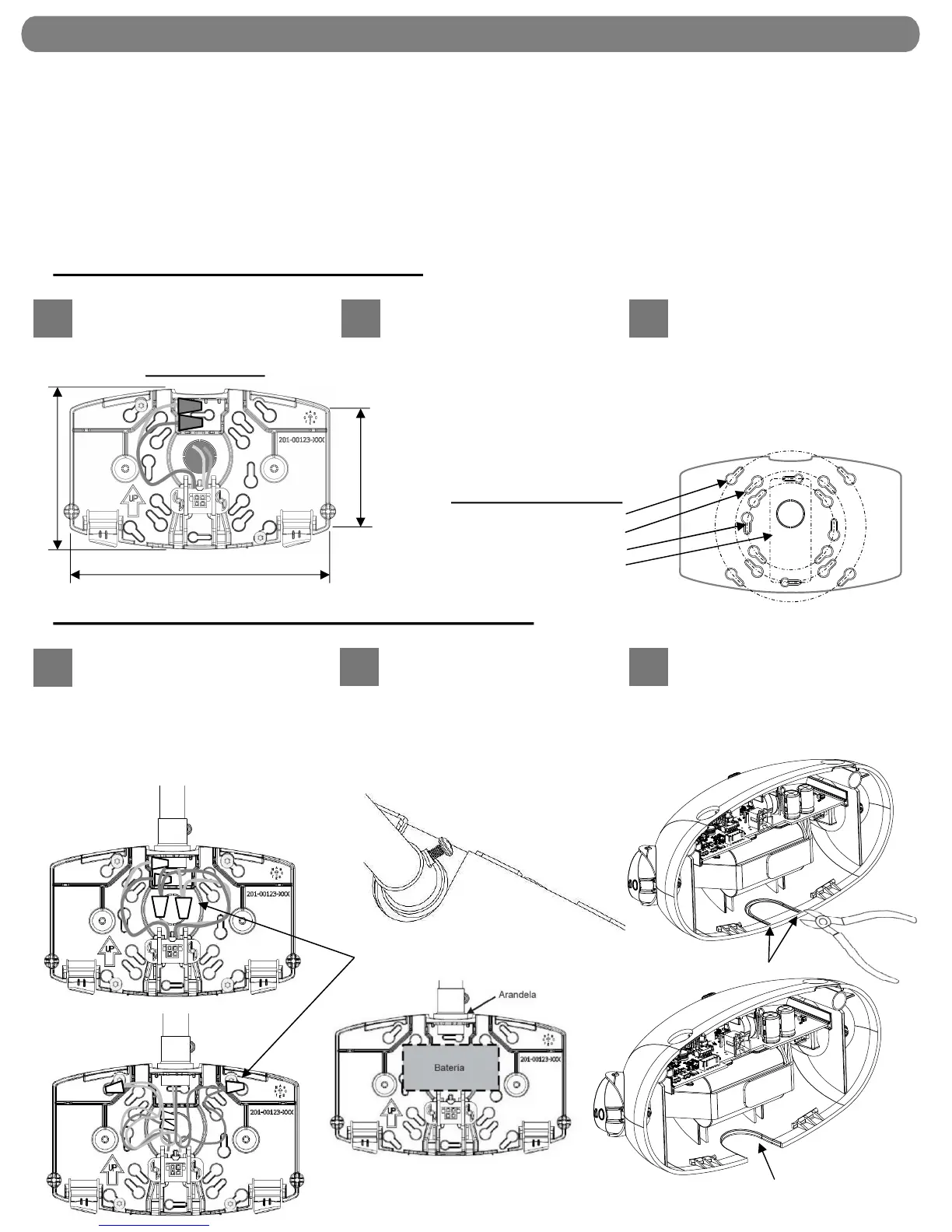

INSTALACIÓN Y CABLEADO
1
2 3
En la placa de montaje, retire el orificio
troquelado central redondo y el par de orificios
troquelados de la caja de conexiones.
La ruta conduce a través de la abertura
central y utiliza los conectores con código
aprobado para realizar las conexiones.
(Vea el diagrama de cableado en la página
3). Organización de los cables y los
conectores dentro de la caja de conexiones.
Unidades con cables de lámparas
remotas: Si no se conectan las lámparas
remotas, los cables de estas lámparas (DC
de bajo voltaje + y -) deben quedar tapados
y colocados dentro de la placa de montaje
como se muestra.
Teniendo cuidado de no presionar los
cables o conductores organizados dentro
de la caja de unión, fije la placa de
montaje a los tornillos de la caja de unión.
NOTA: Para asegurar que los pestillos de
la placa de montaje estén correctamente
enganchados a la carcasa, NO AJUSTE
DEMASIADO LOS TORNILLOS.
En la parte superior del centro de la placa
de montaje, retire el orificio troquelado para
la conexión del conducto. También retire al
menos tres orificios troquelados. Conecte
el conducto y fije la placa de montaje a la
superficie de la pared con tornillos con una
calificación mínima de retiro de 30 libras
cada uno.
Vea el diagrama de cableado en la
página 3. Conecte las conexiones de
cable con código aprobado en la
fuente de alimentación de CA y en las
lámparas a distancia (si corresponde).
Organice los cables en las ranuras de
manera que los conectores estén
asegurados, como se muestra en las
figuras 2 o 3.
Retire el agujero troquelado en forma
de U de la parte superior central de la
carcasa. Sugerencia: Utilice primero
un par de cortacables para iniciar un
corte en la parte gruesa en cada lado
del troquelado y, a continuación,
termine de retirarlo con las pinzas.
MONTAJE DE LA CAJA DE UNIÓN
Algunos detalles que se muestran a continuación pueden variar.
MONTAJE EN SUPERFICIE DEL CONDUCTO
NOTA: Para evitar interferencia con los componentes de la carcasa, use los conectores más compactos apropiados para el calibre de los cables.
1
2 3
Cortar
Fije los conectores de cable cerca
del centro o cerca de los pestillos
superiores
Figura-2
IMPORTANTE: Proporcione a cada unidad una fuente de CA no conmutada monofásica de un circuito utilizado para la iluminación
normal.
Las versiones del producto “UVOLT” funcionan con 120 voltios hasta 347 voltios. Todas las demás versiones funcionan con 120 voltios
hasta 277 voltios. EL PRODUCTO PUEDE DAÑARSE SI SE EXCEDE EL VOLTAJE DE ENTRADA.
NOTA: La batería debe estar conectada a la placa del cargador antes de aplicar la alimentación de CA a la unidad. La batería puede
dañarse si permanece conectada durante más de 24 horas sin alimentación de CA continua. Vea también “Información importante de
la batería”, página 4.
NOTA: Para cumplir con los requisitos mínimos de iluminación de la NFPA 101 (Código actual de Seguridad Humana), la máxima altura
de montaje de ELM2L desde el suelo es de 11.7 pies.
NOTA: No conecte la batería o la unidad de alimentación hasta que las unidades remotas (si corresponde) estén totalmente conectadas
y los cables estén aislados de otros potenciales (es decir, los cables remotos deben aislarse de la toma de tierra).
Placa de montaje:
7 in
4 3/8 in
3 1/4 in
Cajas de unión alojadas:
Cuadrada de 4 in
Octagonal de 4 in
Redonda u octagonal de 3 1/2 in
Caja de salida individual
