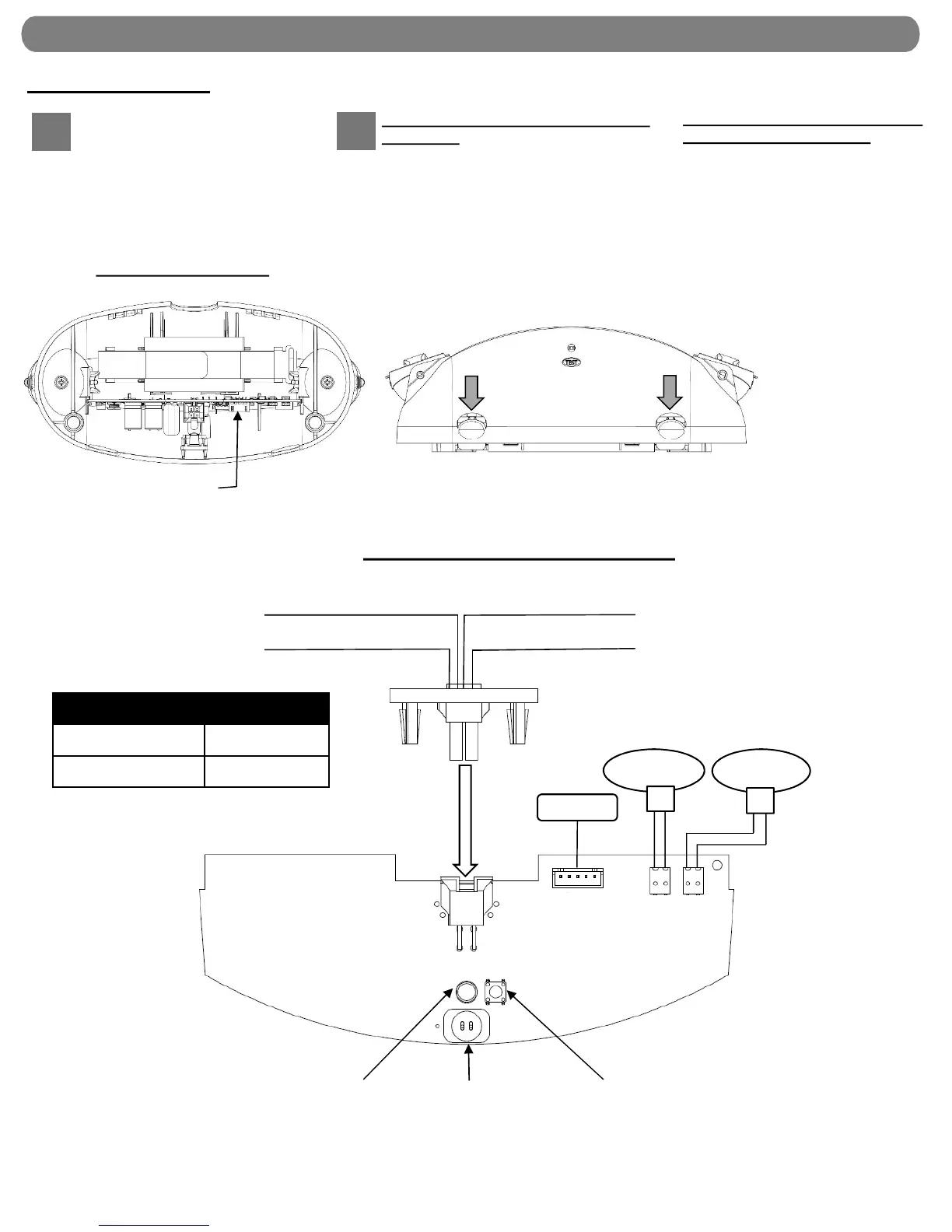

página 3
INSTALACIÓN Y CABLEADO (CONTINUACIÓN)
4
5
Accesorios de la carcasa para la placa
de montaje:
Asegúrese de que todos los cables y los
conectores sigan una ruta para evitar la
interferencia con otros componentes. Alinee
las aberturas de los pestillos en el lado inferior
de la carcasa con los botones de los pestillos
en la placa de montaje. Presione firmemente
la carcasa directamente sobre la placa de
montaje, asegurándose de que los cuatro
pestillos estén completamente enganchados
y la carcasa esté estrechamente alineada con
la superficie de montaje.
MONTAJE FINAL
Conexión de la batería
Nota: Algunos detalles pueden variar.
Conecte el enchufe de la batería
polarizado a la placa del cargador.
Asegúrese de verificar el recorrido del
cable para evitar interferencias con el
conector de entrada de CA o con otros
componentes.
Requisitos de la Comisión Federal
de Comunicaciones (FCC):
Este dispositivo cumple con la Parte
15 de las reglas de la FCC. Este
dispositivo puede no ocasionar
interferencias perjudiciales.
conector de la
batería
Batería
Lámpara
Lámpara
Lámpara remota cables de salida de CC. Consulte la etiqueta en el
par de alambres para los colores de polaridad positiva y negativa.
Cables de entrada de CA. Consulte la etiqueta en el par
de alambres para conocer los requisitos de voltaje.
Led indicador de estado
Opción de prueba remota
(estándar con SDRT)
Interruptor de prueba
DIAGRAMA DEL CABLEADO
Tipo de batería Carga total
NiCd 2,4 W
LiFePO4 (LTP) 4,8 W
