GSM /GPRS Module
M10 EVB User Guide
M10_EVB_User_Guide Confidential / Released 10 / 31

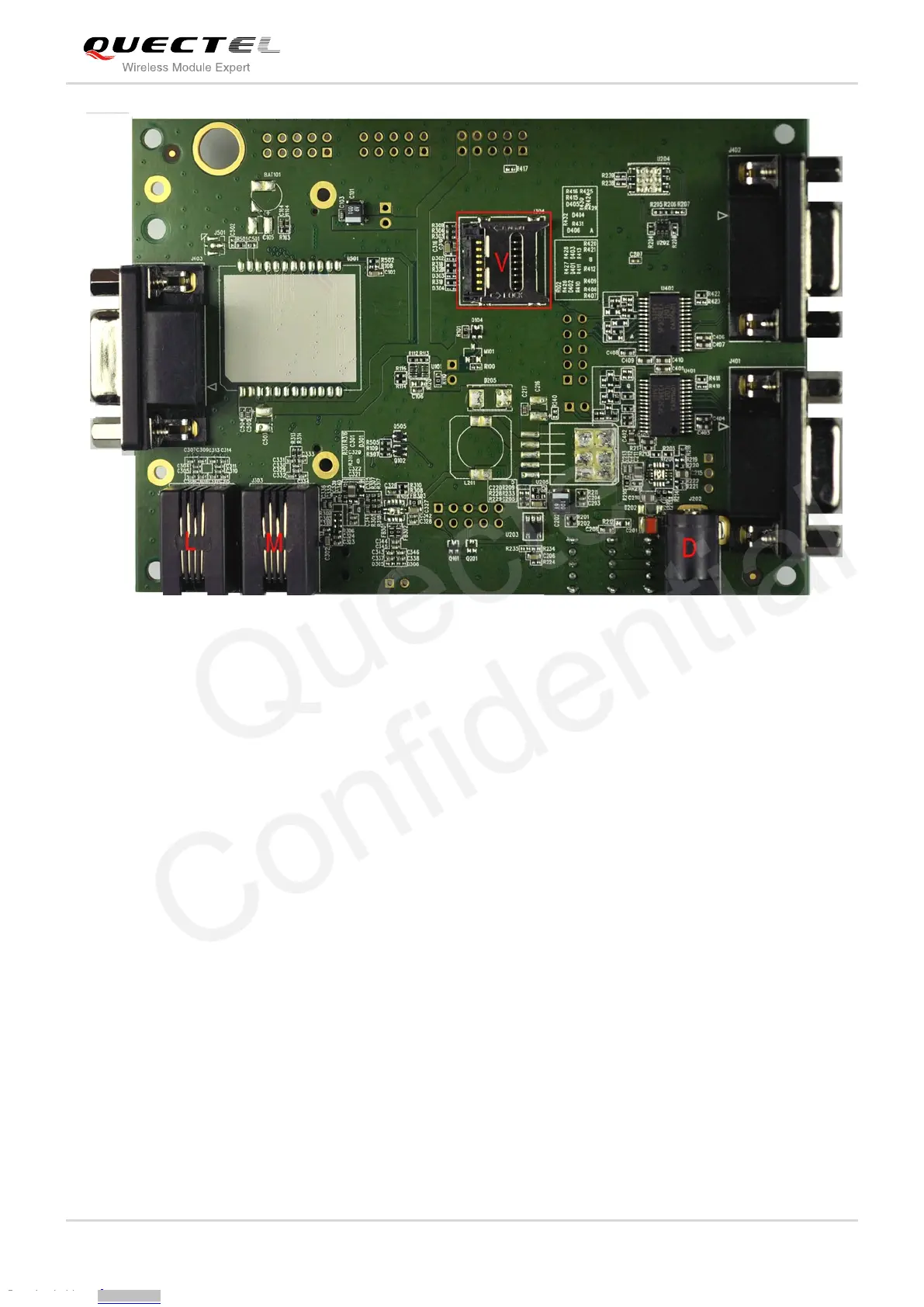

Figure 2: EVB Top view
A: Debug port
B: Main port
C: UART port 3
D: Adapter interface
E: POWER switch
F: VCHG switch (Not used)
G: D/L switch
H: PWKEY button
I: EMERG_OFF button
J: Loudspeaker interface (Not used)
K: Earphone interface
L: Handset interface of audio channel 2
M: Handset interface of audio channel 1
N: Test points
O: LED indicator (D203&D204 Not used)
P: 60 pins M10-TE-A interface
Q: Battery interface (Not used)
R: Fixture hole for RF cable connector
S: SIM card interface
T: Fixture holes for EVB poles
U: Screw holes for fixing the module
V: T-Flash card interface (Not used)
