Quick BTQ125 - Schema DI Collegamento

MANUALE D’INSTALLAZIONE E USO BTQ110-125 IT EN - REV004A
10
IT
BTQ110/125
M1
A
S
SX
+
DX
-
M2
A
MOTORE
BATTERIA
12/24V
STACCABATTERIA
NERO
FUSIBILE
RAPIDO 4A
FUSIBILE
VEDI TABELLA
A PAG.4
INTERRUTTORE
ROSSO
NERO
ROSSO
ALLA BATTERIA
SERVIZI
SDOPPIATORE
(OPZIONALE)
PROLUNGHE
(OPZIONALI)
*
*
**
TCD 1042
TCD 1022
PROTEZIONE
TERMICA
PANNELLO DI COMANDO
Per l’installazione del pannello di comando, fare riferimento
ai manuali d’uso “TCD1022 - TCD1042 - TCD1044 - TCD1062”.

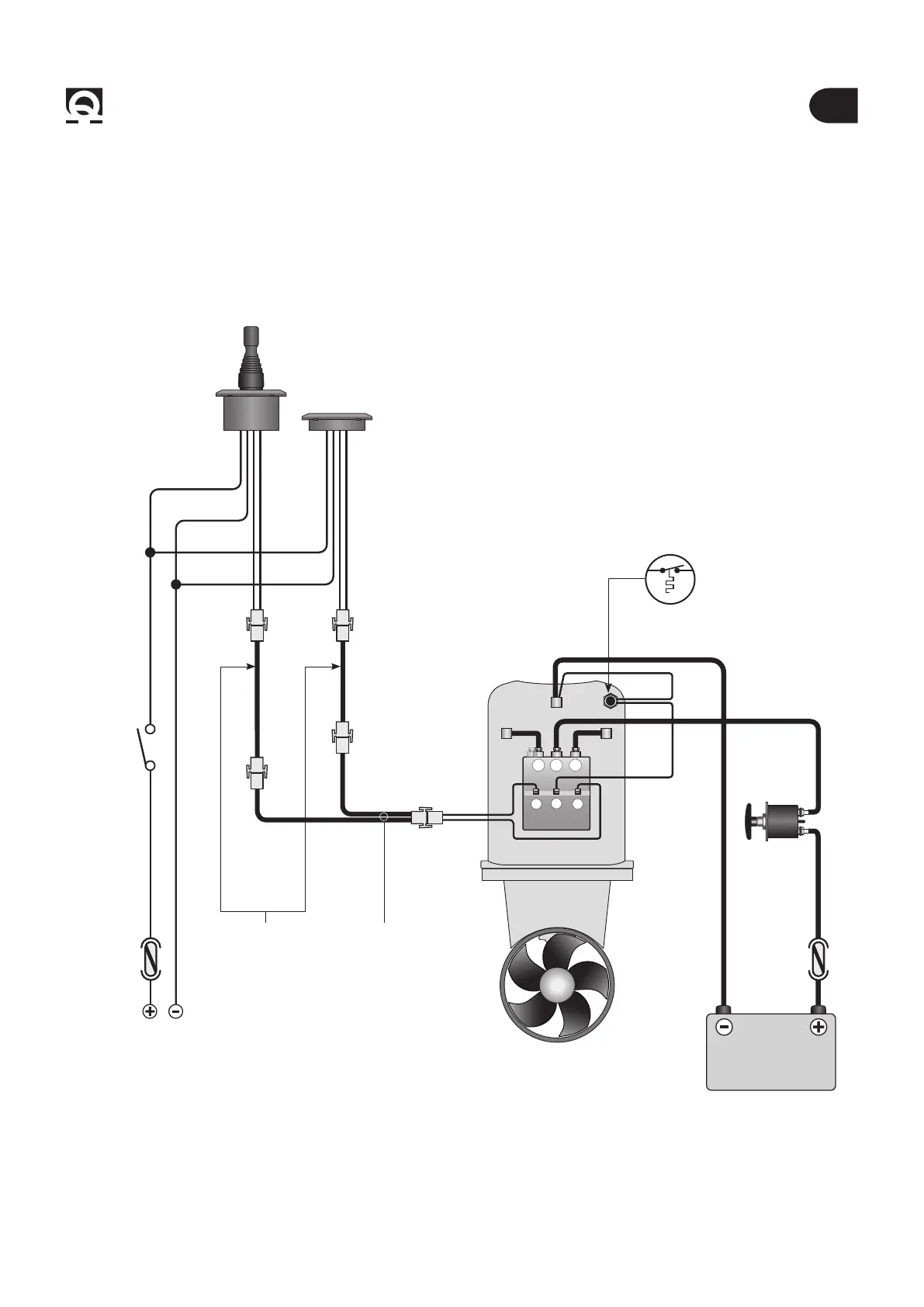

5 - Schema di collegamento
5.0 - Sistema base BTQ110
Esempio di collegamento
*
NEGATIVO DEI GRUPPI BATTERIA IN COMUNE.
**
ATTENZIONE: IN CASO DI SOVRATEMPERATURA LA PROTEZIONE TERMICA SUL MOTORE SI APRIRÀ E INTERROMPERÀ IL CONTATTO NEGATIVO SUL TELERUTTORE. ATTENDERE IL TEMPO
NECESSARIO ALLA RIATTIVAZIONE.
