BTQ110/1254 - Installazione
MINIMO 0,75 VOLTE
Ø TUNNEL
BARICENTRO
L 1
L 2
A
B

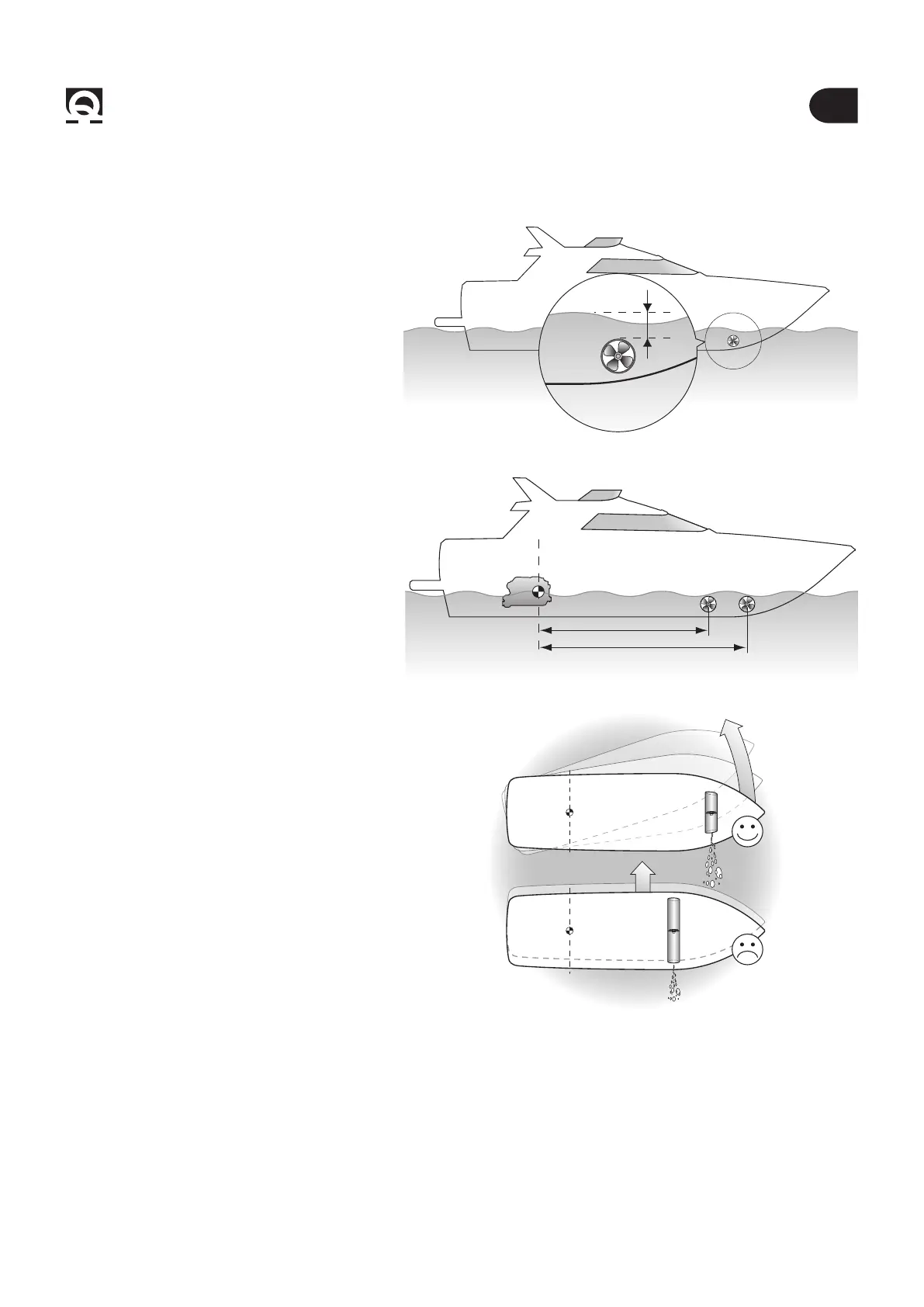

• La posizione del tunnel dipenderà dalla forma
interna ed esterna della prua della imbarcazio-
ne.
• La sistemazione ottimale del tunnel, sarà più a
prua e più a fondo possibile, minimo 0,75 volte il
diametro del tunnel dalla linea di galleggiamen-
to.
• Per evitare fenomeni di cavitazione nell’elica,
si dovrà posizionare il tunnel più a fondo possi-
bile.
• L’effetto di leva nell’imbarcazione è proporzio-
nale all’aumento della distanza (L1 e L2) che si
rileva, tra il baricentro e la posizione del tunnel
A e B.
• L’aumento della lunghezza del tunnel aumenta
l’effetto delle perdite di carico diminuendo la
forza nominale di propulsione.
• Per limitare le perdite di carico, la lunghezza
consigliata è pari a 3-4 volte il diametro del
tubo; è tollerato un rapporto no a 6 volte il dia-
metro.
F
Per avere maggiore effetto leva preferire
la posizione B alla posizione A.
4.0 - Indicazioni per l’installazione ottimale del tunnel
B
