MANUALE D’INSTALLAZIONE E USO BTQ110-125 IT EN - REV004A
5
IT
BTQ110/1252 - Fornitura e dotazioni
2.0 - Fornitura di serie e materiale incluso nella confezione
• Elica di manovra
• Dima di foratura
• Guarnizione
• O-ring (per l’assemblaggio)
• Manuale d'installazione e uso
• Condizioni di garanzia
2.1 - Attrezzi necessari per l'installazione
• Trapano con punta da Ø 6 mm (15/64”)
• Tazza Ø 25 mm (1”)
• Chiavi maschio esagonale da 4 mm, 5 mm e 6 mm
• Chiave a forchetta da 10 mm

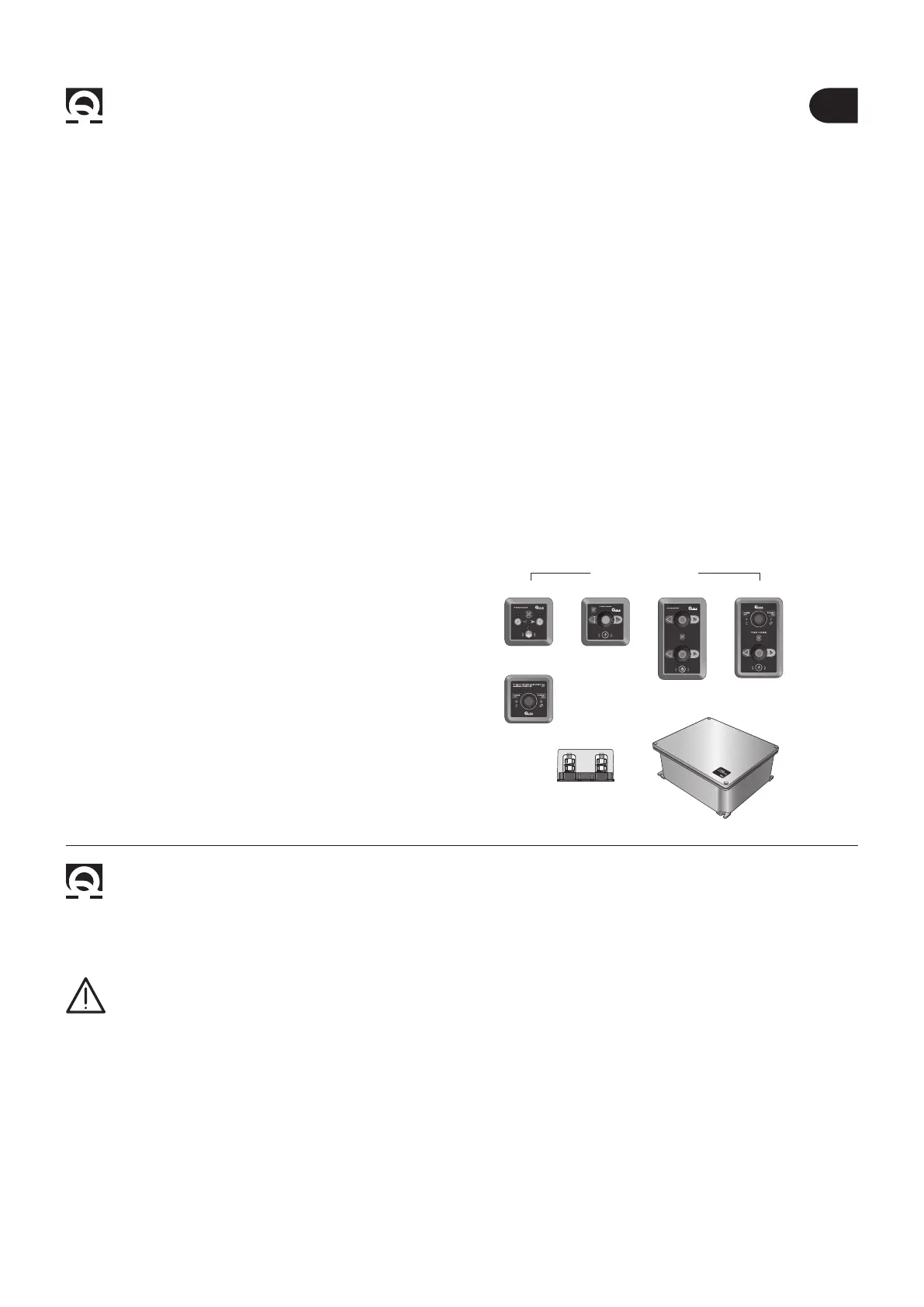

COMANDO
INTERRUTTURE
DI LINEA TSC
PORTAFUSIBILI TFH3
INTERRUTTORE DI LINEA TMS
PANNELLI DI COMANDO
STERN
BOW
TCD 1022 TCD 1042 TCD 1044 TCD 1062
3 - Sicurezza BTQ110/125
2.2 - Accessori Quick
®
consigliati
per l'azionamento dell'elica di manovra
• TCD 1022 comando remoto
• TCD 1042 comando remoto
• TCD 1044 comando remoto
• TCD 1062 comando remoto
con interruttore di linea integrato
• TSC comando interruttore di linea integrato
• TMS interruttore di linea
• THF3 portafusibili
3.0 - Avvertenze
• I thruster Quick
®
sono stati progettati e realizzati per asservire all’uso nautico.
• Non utilizzare questi apparecchi per altri tipi di applicazioni.
• Quick
®
non si assume alcuna responsabilità per i danni diretti o indiretti causati da un uso improprio dell’apparec-
chio o da una scorretta installazione.
• Il thruster non è progettato per mantenere carichi generati in particolari condizioni atmosferiche (burrasca).
• Si raccomanda di afdare a un professionista la predisposizione e il posizionamento del tubo allo scafo.
Queste istruzioni sono generiche, e non illustrano in alcun modo i dettagli delle operazioni di predisposizione del
tunnel quale competenza del cantiere.
In caso di eventuali problemi provocati da un’installazione difettosa del tunnel, ne risponderà in pieno l’installatore
• Non installare il motore elettrico nelle vicinanze di oggetti facilmente inammabili.
